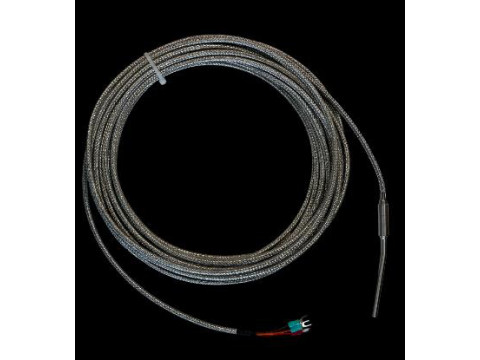

Термопреобразователи сопротивления KRWZPK-A012
| Номер в ГРСИ РФ: | 98983-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Dalian Kairui Technology Co., Ltd., КИТАЙ |
|
98983-26: Описание типа
2026-98983-26.pdf
|
Скачать | 159.5 КБ |
Термопреобразователи сопротивления KRWZPK-A012 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры различных сред.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98983-26 | ||||||||||||
| Действует | по 16.07.2031 | ||||||||||||
| Наименование | Термопреобразователи сопротивления | ||||||||||||
| Модель | KRWZPK-A012 | ||||||||||||
| Приказы |
№1397 от
16.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3dfe9b99-79e3-2ef7-7539-a00e5f9c3050 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Dalian Kairui Technology Co., Ltd., КИТАЙ, 5th Floor south, no.41 Jiaozhong Street, Ganjingzi District, Dalian city, Liaoning Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
(с 16.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98983-26: Описание типа
2026-98983-26.pdf
|
Скачать | 159.5 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления KRWZPK-A012 (далее по тексту -
термопреобразователи или ТС) предназначены для измерений температуры различных сред.
Описание
Принцип действия ТС основан на зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры.
Термопреобразователи представляют собой неразборную конструкцию и выполнены в виде корпуса стержневого типа (с изгибом) с присоединенным кабелем с удлинительными проводами, помещенным в гибкую металлическую оболочку. Внутри корпуса ТС установлен один платиновый чувствительный элемент во фторопластовой оболочке. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009. Материал корпуса ТС - нержавеющая сталь.
Схема соединения внутренних проводников ТС с ЧЭ - 3-х проводная.
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится типографским методом на маркировочную табличку, прикрепленную к удлинительным проводам термопреобразователей.
Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.
Пломбирование термопреобразователей не предусмотрено.

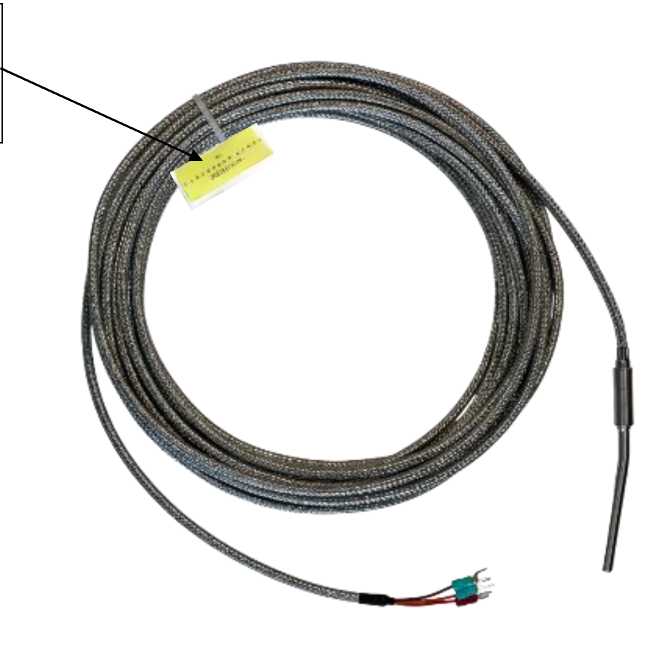

Фотографии общего вида термопреобразователей с указанием мест нанесения заводского номера приведена на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид ТС с указанием места нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики термопреобразователей приведены в таблицах 1 - 2. Показатели надежности ТС приведены в таблице 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -196 до +100 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
В |
|
Допуск ТС по ГОСТ 6651-2009, °С |
±(0,3 + 0,005-| 11(1)) |
|
(1) - 111 - абсолютное значение температуры, °С, без учета знака. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Сопротивление электрической изоляции ТС при температуре от +15 °С до +35 °С и относительной влажности воздуха от 30 до 80 % (при напряжении 100 В), МОм, не менее |
100 |
|
Диаметр корпуса ТС, мм |
6 |
|
Длина корпуса ТС, мм |
80 |
|
Длина кабеля с присоединительными проводами, мм, не более |
12500 |
|
Масса, кг, не более |
0,7 |
|
Рабочие условия эксплуатации (для кабеля): - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -50 до +60 80 (без конденсации) |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления |
KRWZPK-A012 |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Стандарт предприятия изготовителя Dalian Kairui Technology Co., Ltd., Китай.
