Преобразователи термоэлектрические S2
| Номер в ГРСИ РФ: | 98984-26 |
|---|---|
| Производитель / заявитель: | AUTOCONTROL PROCESS INSTRUMENTATION PVT LTD., ИНДИЯ |
Преобразователи термоэлектрические S2 (далее по тексту - преобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98984-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 17.07.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи термоэлектрические | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | S2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
S2.01 S2.02 S2.03 S2.04 S2.05 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1411 от
17.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8fb65840-10d9-9e07-5c7f-1024df59ab23 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма «AUTOCONTROL PROCESS INSTRUMENTATION PVT. LTD», ИНДИЯ, Plot No – K-30/6/2, Ambernath Additional MIDC, Anand Nagar, Tal – Ambernath, Dist – Thane 421 506 Maharashtra India,
Поверка
| Методика поверки / информация о поверке |
МП-554-2024 ГСИ. Преобразователи термоэлектрические S2. Методика поверки
(с 17.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
Для ТП до 300 °C
2 года
Для ТП св. 300 °C до 800 °C
1 год
Для ТП св. 800 °C
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98984-26: Описание типа
2026-98984-26.pdf
|
Скачать | 163.8 КБ | |
|
98984-26: Методика поверки
МП-554-2024
2026-mp98984-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Преобразователи термоэлектрические S2 (далее по тексту - преобразователи или ТП) предназначены для измерений температуры различных сред, химически неагрессивных к материалу защитной арматуры или гильзы.
Описание
Принцип работы преобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (далее по тексту - ЧЭ) и разностью температур мест соединения (спаев) ЧЭ.
Конструктивно ТП состоят из чувствительного элемента, помещенного в защитную арматуру из стальной жаропрочной трубы сплава Inconel 600, сталь AISI 316L или сталь AISI 316. Термоэлектроды ЧЭ подключены к контактной колодке, расположенной в герметичной головке на конце защитной арматуры или к контактам цилиндрического соединителя.
Защитная арматура может быть без элементов крепления или с элементами крепления в виде подвижного или неподвижного резьбового штуцера, накидной гайки или фланца.
Преобразователи разборной конструкции и допускают замену сменной термовставки из проволочных термоэлектродов, изолированных керамическими изоляторами, или кабельной термовставки.
ТП могут быть укомплектованы защитными гильзами.
ЧЭ ТП имеют номинальную статическую характеристику преобразования (НСХ) по ГОСТ 8.585-2001.
Преобразователи термоэлектрические S2 изготавливаются в следующих модификациях: S2.01, S2.02, S2.03, S2.04, S2.05, различающихся по конструкции: различные способы присоединения (монтажа), различные вариант соединительной коробки.
S2.01 - исполнение с клеммной головкой
S2.02 - исполнение с удлинительным соединением
S2.03 - исполнение с унифицированным разъемом
S2.04 - исполнения для монтажа в клемную головку
S2.04 - исполнение для измерения температуры поверхности
Преобразователи могут изготавливаться с различными длинами и диаметрами монтажной части, длиной соединительного кабеля, с разным материалом защитной арматуры, с разными монтажными элементами.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды.
Нанесение знака поверки на ТП не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящий из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки на металлический шильдик, прикрепленный к коммутационной головке или к корпусу ТП в зависимости от конструкции.

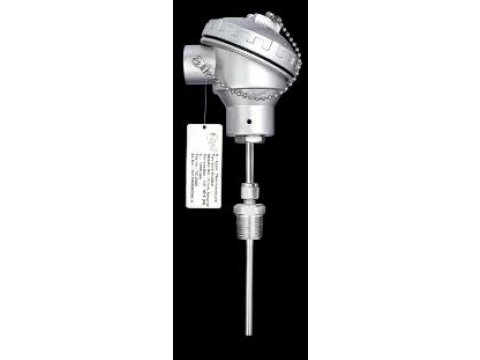

Общий вид преобразователей термоэлектрических S2 с указанием места нанесения заводского номера представлен на рисунке 1.
Пломбирование ТП не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид ТС Слева-направо S2.01, S2.02, S2.03, S2.04, S2.05
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Обозначение типа ТП |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС от НСХ по ГОСТ Р 8.585-2001, °С |
|
К, N |
3 |
от -180 до -167 св. -167 до +40 |
0,015 111 2,5 |
|
К, N |
2 |
от -40 до +333 св.+333 до +1000 |
2,5 0,00751 |
|
К, N |
1 |
от -40 до +375 св. +375 до +1000 |
1,5 0,004-t |
|
J |
2 |
От 0 до +333 св. +333 до +900 |
2,5 0,00751 |
|
J |
1 |
от -40 до +375 св. +375 до +750 |
1,5 0,0041 |
|
E |
3 |
от -180 до -167 св. -167 до +40 |
0,015 111 2,5 |
|
E |
2 |
от -40 до +333 св. +333 до +900 |
2,5 0,00751 |
|
E |
1 |
от -40 до +375 св. +375 до +800 |
1,5 0,004-t |
|
T |
3 |
от -180 до -66 св. -66 до +40 |
0,015 111 1,0 |
|
T |
2 |
от -40 до +135 св. +135 до +400 |
1,0 0,00751 |
|
T |
1 |
от -40 до +125 св. +125 до +350 |
0,5 0,004-t |
|
R, S |
2 |
от 0 до +600 св. +600 до +1000 |
1,5 0,00251 |
|
R, S |
1 |
от 0 до +1000 |
1,0 |
|
B |
3 |
от +600 до +800 св. +800 до +1000 |
4,0 0,0051 |
|
B |
2 |
от +600 до +1000 |
0,00251 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции, МОм, не менее |
100 |
|
Длина монтажной части, мм |
от 50 до 6000 |
|
Диаметр монтажной части, мм |
от 3 до 13 |
|
Масса, кг, не более |
5 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -52 до +60 98 от 84,0 до 106,0 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
87600 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический S2 |
модель в соответствии с заказом |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Описание и характеристики прибора» в руководстве по эксплуатации.
Нормативные документы
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
ГОСТ 8.338-2002 «Государственная система обеспечения единства измерений. Преобразователи термоэлектрические. Методика поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы
температуры - кельвина в диапазоне от 0,3 до 273,16 К»;
Стандарт предприятия «AUTOCONTROL PROCESS INSTRUMENTATION PVT. LTD», Индия.
