Измерители скорости газового потока ПОТОК-01
| Номер в ГРСИ РФ: | 98985-26 |
|---|---|
| Производитель / заявитель: | ООО "ИТА Про", г. Санкт-Петербург |
Измерители скорости газового потока ПОТОК-01 (далее по тексту - измерители) предназначены для измерений скорости потоков различных газов (углеводородных, инертных, агрессивных) и их смесей, а также их температуры и давления в трубопроводах и газоходах (круглого или прямоугольного сечения) систем автоматического контроля, регулирования и управления технологическими процессами, экологического мониторинга.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98985-26 | ||||||
| Действует | по 17.07.2031 | ||||||
| Наименование | Измерители скорости газового потока | ||||||
| Модель | ПОТОК-01 | ||||||
| Приказы |
№1411 от
17.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | feceaa55-0b3f-de14-fecc-d7e0354f3995 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИТА Про», РОССИЯ, 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 2-4, литера Б, пом. 76-Н, оф. 49
Поверка
| Методика поверки / информация о поверке |
МП-784-2025 ГСИ. Измерители скорости газового потока ПОТОК-01. Методика поверки
(с 17.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98985-26: Описание типа
2026-98985-26.pdf
|
Скачать | 192.9 КБ | |
|
98985-26: Методика поверки
МП-784-2025
2026-mp98985-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Измерители скорости газового потока ПОТОК-01 (далее по тексту - измерители) предназначены для измерений скорости потоков различных газов (углеводородных, инертных, агрессивных) и их смесей, а также их температуры и давления в трубопроводах и газоходах (круглого или прямоугольного сечения) систем автоматического контроля, регулирования и управления технологическими процессами, экологического мониторинга.
Описание
Конструктивно измерители состоят из модуля управления и измерительного зонда. Измерительный зонд содержит трубку Пито, датчик температуры газового потока.
Модуль управления служит для обработки, передачи и опциональной индикации измеренных значений.
Принцип действия измерителей основан на измерении дифференциального перепада давления трубки Пито.
Во время измерения зонд трубки Пито вставляется в трубопровод, центральная ось зонда должна находиться в центре участка потока. Отверстие на стороне полного давления зонда обращено к набегающему потоку, а отверстие на стороне статического давления - от набегающего потока. Полное давление и статическое давление соответственно передаются на датчик. Перепад давления, измеренный' датчиком, является динамическим давлением.
Для измерения температуры используется резистивный датчик температуры, использующий платину в качестве чувствительного элемента. На выходе создается токовый сигнал с диапазоном от 4 до 20 мА, величина которого прямо пропорциональна значению температуры.
Для измерения давления используется прецизионная изолирующая мембрана, а также измерительная схема, которая устанавливается внутри модуля управления и преобразует значение давления в токовый сигнал в диапазон от 4 до 20 мА. Величина выходного тока прямо пропорциональна значению давления.
Для измерения скорости потока используется расходомер на основе трубки Пито. Измерительный зонд определяет разность между динамическим и статическим давлением и на основании этого определяет скорость потока, преобразуя в токовый сигнал с диапазоном от 4 до 20 мА, значение которого прямо пропорционально скорости потока газа.
Общий вид измерителей представлен на рисунке 1. Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, наносится на шильд методом штамповки (рисунок 2).
Нанесение знака поверки на измерители не предусмотрено.
Модуль управления
Измерительный зонд

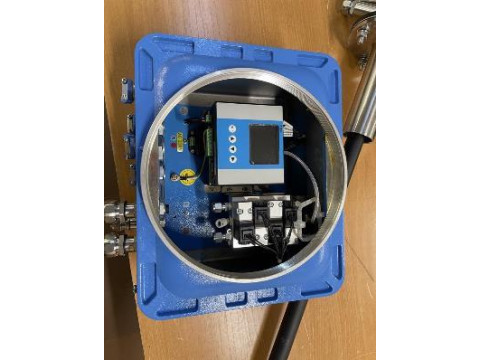

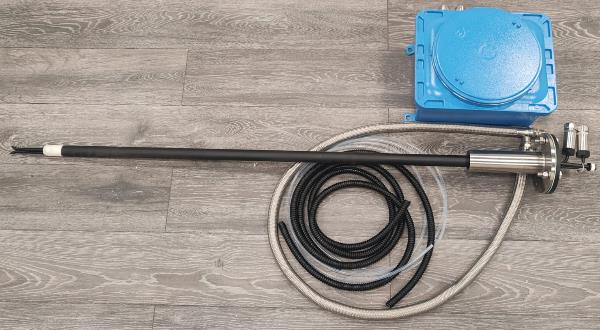

Рисунок 1 - Общий вид измерителя (модуль управления и измерительный зонд)

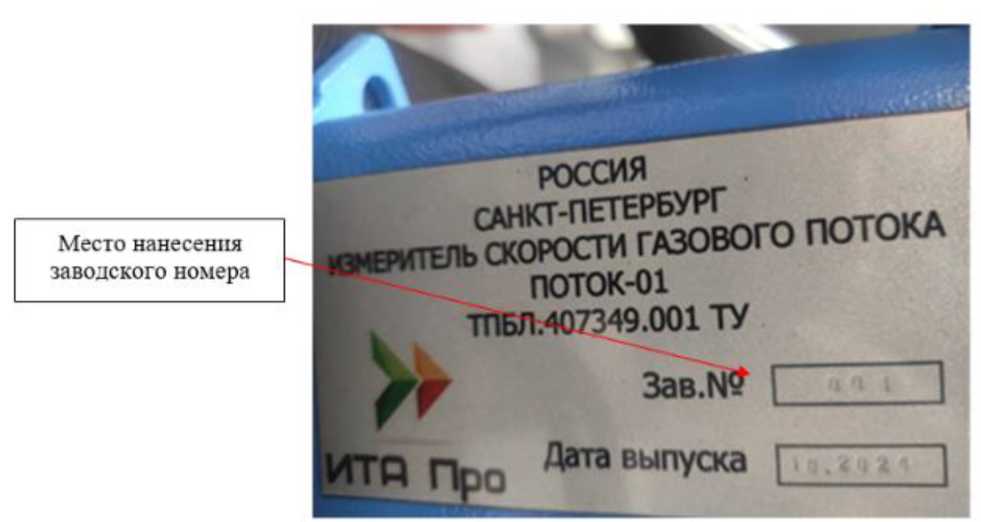

Рисунок 2 - Место нанесения заводского номера
Пломбирование измерителей не предусмотрено.
Программное обеспечение
Измерители имеют встроенное программное обеспечение (далее - ПО), являющееся метрологически значимым. Встроенное ПО обеспечивает управление работой измерителя, сбор, обработку, передачу данных.
Измерители имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПОТОК-01 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0х* |
|
* - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости газового потока, м/с |
от 1,5 до 33,0 |
|
Пределы допускаемой абсолютной погрешности измерений скорости газового потока, м/с |
±(0,05 + 0,04^V(*)) |
|
Диапазон измерений температуры газовой пробы, °С |
от 0 до +300 |
|
Пределы допускаемой погрешности измерений температуры: - абсолютная, в диапазоне от 0 °С до +100 °С включ., °С - относительная, в диапазоне св. +100 °С до +300 °С, % |
±2 ±2 |
|
Диапазон измерений абсолютного давления, кПа |
от 95 до 105 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений давления, % |
±2,0 |
|
(*) V - измеренная скорость газового потока, м/с | |
аблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более - измерительный зонд - модуль управления |
200x200x2000 300x300x200 |
|
Масса, кг, не более - измерительный зонд - модуль управления |
15 20 |
|
Напряжение питания от источника переменного тока, В |
220±10 |
|
Частота, Гц |
50±1 |
|
Потребляемая мощность, В^А, не более |
600 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +50 от 30 до 95 от 84,0 до 106,7 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
15000 |
|
Срок службы, лет |
8 |
Знак утверждения типа
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель скорости газового потока |
ПОТОК-01 |
1 шт. |
|
Паспорт |
ПОТОК-01.001.ПС |
1 экз. |
|
Руководство по эксплуатации |
ПОТОК-01.001.РЭ |
1 экз. |
|
Комплект ЗИП |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ПОТОК 001.001.РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 05 декабря 2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10-2 до 1407 Па и Государственной поверочной схемы для средств измерений абсолютного давления»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ТПБЛ.407349.001ТУ Измерители скорости газового потока ПОТОК-01. Технические условия.
