Резервуары горизонтальные стальные Рн-25
| Номер в ГРСИ РФ: | 98990-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО «ЗМК Южстальконструкция» (ЗМК ЮСК), г. Каменск-Шахтинский |
|
98990-26: Описание типа
2026-98990-26.pdf
|
Скачать | 143.2 КБ |
Резервуары горизонтальные стальные Рн-25 (далее - резервуары или Рн-25) предназначены для измерения объема специальных жидкостей плотностью не более 1300 кг/м3, а также их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98990-26 | |||||||||
| Действует | по 17.07.2031 | |||||||||
| Наименование | Резервуары горизонтальные стальные | |||||||||
| Модель | Рн-25 | |||||||||
| Приказы |
№1411 от
17.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c7569020-ac5b-db71-4c67-21a10c8beacb | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ЗМК ЮСК», РОССИЯ, 347800, Россия, Ростовская область, г. Каменск-Шахтинский, ул. Заводская, 60
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 17.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98990-26: Описание типа
2026-98990-26.pdf
|
Скачать | 143.2 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные Рн-25 (далее - резервуары или Рн-25) предназначены для измерения объема специальных жидкостей плотностью не более 1300 кг/м3, а также их приема, хранения и отпуска.
Описание
Принцип действия резервуаров основан на заполнении их рабочей средой до определенного уровня, соответствующего заданному значению объема, согласно градуировочных таблиц.
Резервуары предназначены для надземной установки.
Конструктивно резервуары представляют собой горизонтально расположенные одностенные сосуды, корпус которых состоит из цилиндрической обечайки с коническими днищами, опирающаяся на лонжероны, которые в свою очередь закреплены на станину (основание), люками обслуживания и приемо-раздаточными патрубками для приема и отпуска среды.
Заводской номер в виде арабских цифр наносится типографским способом в паспорт резервуара и на маркировочную табличку предприятия-изготовителя, расположенную на корпусе резервуара, фотохимическим способом или методом лазерной гравировки или механическим клеймением.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
Знак поверки наносится в градуировочной таблице резервуара в месте подписи поверителя.

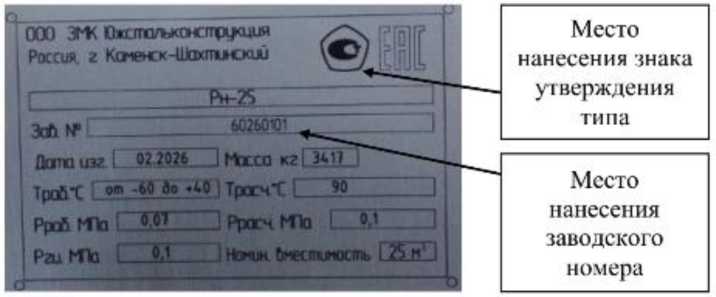

Рисунок 1 - Общий вид(схема) маркировочной таблички

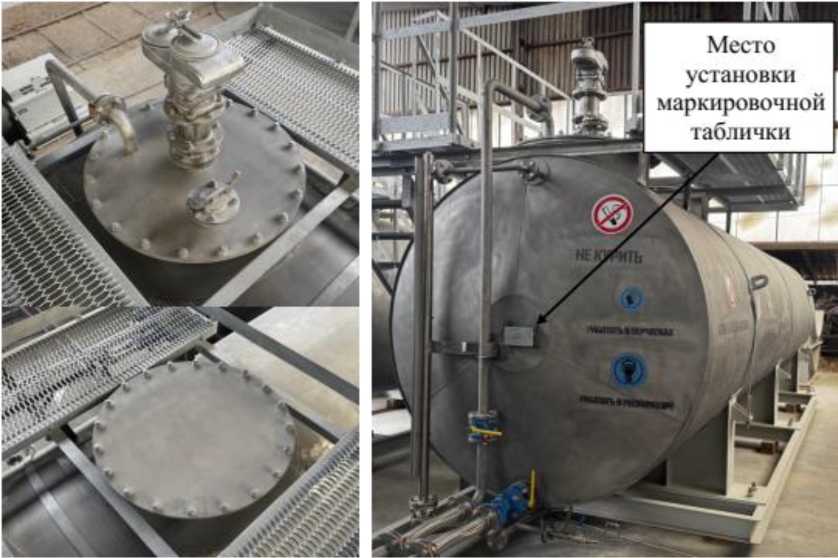

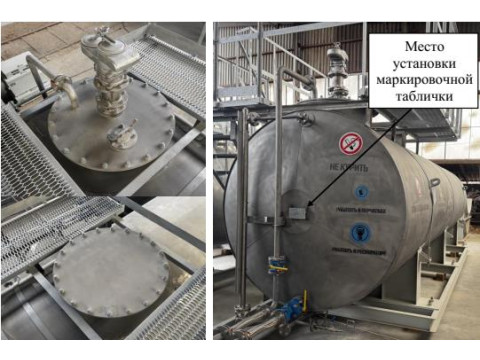

Рисунок 2 - Общий вид резервуара
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара, м3 |
25 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее давление, МПа, не более |
0,07 |
|
Условия эксплуатации: - диапазон рабочих температур окружающей среды, °С |
от -40 до +60 |
|
Габаритные размеры, мм - длина - высота |
от 8450 до 8550 от 2600 до 2700 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на табличку предприятия-изготовителя, расположенную на корпусе резервуара, фотохимическим способом или методом лазерной гравировки или механическим клеймением и на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Резервуар горизонтальный стальной Рн-25 |
Рн-25 |
1 шт. |
|
Станина (основание) |
- |
1 шт. |
|
Ложементы (лонжероны) |
- |
3 шт. |
|
Площадка обслуживания с лестницей (с ограждениями) |
- |
1 к-т. |
|
Трубопроводная обвязка резервуара DN 50 |
- |
1 к-т. |
|
Запасные части и принадлежности (ЗИП) |
- |
1 к-т. |
|
Паспорт |
ПС 25.29.11-001-33951609-2025 |
1 экз. |
|
Декларация о соответствии ТР ТС 010/2011 (копия) |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 6 «Сведения о документе на методы(методики) измерений» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 25.29.11-001-33951609-2025 «Резервуар горизонтальный стальной Рн-25. Технические условия».
