Системы автоматизированные измерительные ТЕСТ-1001
| Номер в ГРСИ РФ: | 98991-26 |
|---|---|
| Производитель / заявитель: | ООО Фирма "Информтест", г.Москва |
Системы автоматизированные измерительные ТЕСТ-1001 (далее по тексту - системы) предназначены для измерений сопротивления постоянному току, а также формирования и приема команд и сигналов в процессе проверки объектов контроля (ОК).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98991-26 | ||||||
| Действует | по 17.07.2031 | ||||||
| Наименование | Системы автоматизированные измерительные | ||||||
| Модель | ТЕСТ-1001 | ||||||
| Приказы |
№1411 от
17.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 88d408dd-e80a-3435-8875-0d70264016d1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО Фирма «ИНФОРМТЕСТ», РОССИЯ, 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 8
Поверка
| Методика поверки / информация о поверке |
ФТКС.411713.087МП ГСИ. Системы автоматизированные измерительные ТЕСТ-1001. Методика поверки
(с 17.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98991-26: Описание типа
2026-98991-26.pdf
|
Скачать | 233 КБ | |
|
98991-26: Методика поверки
ФТКС.411713.087МП
2026-mp98991-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Системы автоматизированные измерительные ТЕСТ-1001 (далее по тексту - системы) предназначены для измерений сопротивления постоянному току, а также формирования и приема команд и сигналов в процессе проверки объектов контроля (ОК).
Описание
Системы представляют собой набор функциональных модулей, размещенных в базовом блоке (крейте) INTE004 FC VXI 3.0 Mainframe и объединённых, в зависимости от функционального назначения, в каналы, управляемые от встроенного компьютера VXI Embedded PC. Базовый блок с установленными в него модулями образует блок электронный БЭ99, размещенный в 19 дюймовой стойке. Стойка с прикрепленной к ней коммутационной панелью КП-1001 и установленными в нее блоком электронным, видеомонитором и клавиатурой в консольном исполнении, источником бесперебойного питания (ИБП) образует стойку электронную СЭ43. Стойка с установленными в нее источниками питания, ИБП, медиаконвертерами и трансиверами образует стойку электронную СЭ47.
Конструктивно системы выполнены по модульному принципу на основе стандарта VXI. В системе реализованы следующие каналы:
- измерительные каналы (ИК) мгновенных значений напряжения;
- каналы формирования импульсных и токовых команд управления.
ИК сопротивления постоянному току реализованы четырьмя измерителями сопротивления постоянному току МТ16-4Л, обеспечивающими измерение сопротивления постоянному току по 64 ИК в диапазоне от 10 Ом до 10 кОм. Принцип действия ИК основан на измерении сопротивления постоянному току и аналого-цифровом преобразовании измеряемой величины в двоичный цифровой код, доступный для обработки программой пользователя.
Каналы формирования импульсных и токовых команд управления реализованы модулями МФСК-24Э, ФСК40-10, МФТК. Принцип действия каналов основан на программном управлении и автоматическом определении текущего состояния всех указанных каналов включения.
Заводской номер, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус системы, и имеет цифровое обозначение.

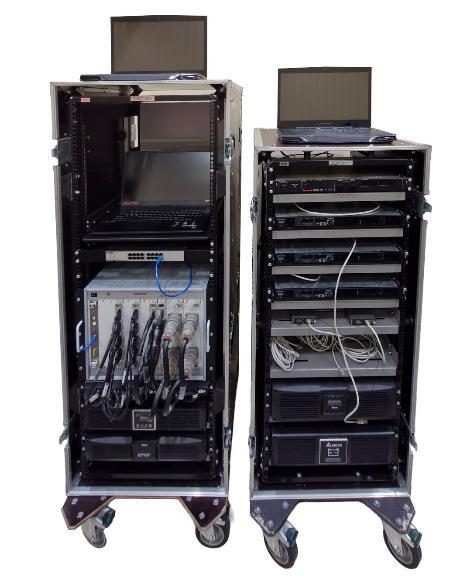

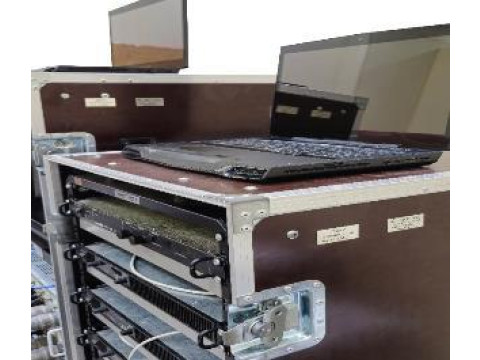

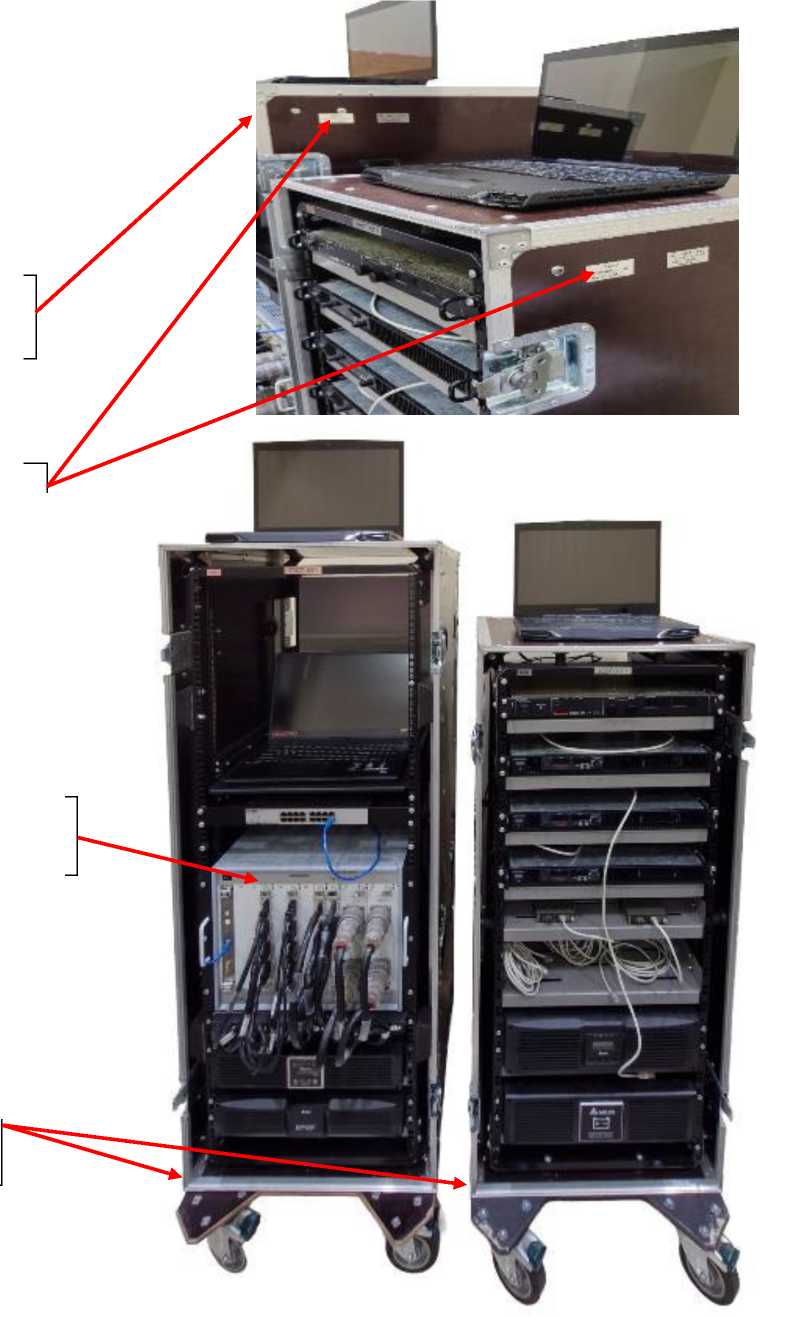

Общий вид системы с обозначением места для нанесения знака утверждения типа, места для нанесения знака поверки, мест для нанесения заводского номера и мест пломбировки для защиты от несанкционированного доступа приведён на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения знака поверки
Места нанесения заводского номера
Места пломбировки
Рисунок 1 - Общий вид системы
Программное обеспечение
Для управления режимами работы системы и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО) PovCalc.dll, обеспечивающее формирование заданий на проведение измерений, управление работой в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с системой и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Метрологически значимая часть программного обеспечения (ПО) систем автоматизированных измерительных ТЕСТ-1001 - исполняемый файл PovCalc.dll,
установленный с операционной системой Windows. Идентификационные данных о наименовании модели и серийном номере хранятся в энергонезависимой памяти.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PovCalc.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
957294D4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077 - 2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов 64 | |
|
Диапазон измерений сопротивления постоянному току по четырехпроводной схеме подключения, Ом |
от 10 до 10-103 |
|
Пределы допускаемой приведенной к ВП (максимальное значение диапазона измерений) погрешности измерений сопротивления постоянному току по четырехпроводной схеме подключения, % |
±0,065 |
|
Пределы допускаемой приведенной к ВП (максимальное значение диапазона измерений) дополнительной погрешности измерений сопротивления постоянному току по четырехпроводной схеме подключения, от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, % |
±0,001 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +22 80 от 86 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - переменное электрическое напряжение, В - частота переменного электрического тока, Гц |
230±23 50±1 |
|
Масса, кг, не более: СЭ43 СЭ47 |
300 250 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более: СЭ43 СЭ47 |
950х600х1750 990х590х1520 |
|
Потребляемая мощность, В^А, не более СЭ43 СЭ47 |
4000 7000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре +25 °С), % - атмосферное давление, кПа |
от +5 до +40 80 от 84 до 106,7 |
Знак утверждения типа
наносится офсетным способом (или в виде голографической наклейки) на переднюю панель системы и типографическим способом на титульный лист формуляра.
Комплектность
Таблица 4 - Система автоматизированная измерительная ТЕСТ-1001
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Система автоматизированная измерительная ТЕСТ-1001 в составе: |
ФТКС.411713.087 |
1 |
|
Ноутбук* |
2 | |
|
Манипулятор типа «мышь»* |
2 | |
|
Медиаконвертер DMC-805G* |
2 | |
|
SFP трансивер DEM-311GT* |
2 | |
|
USB удлинитель Omix Pro 20 метров* |
1 | |
|
Устройство TAI-USB* |
1 | |
|
Patch cord 3 м* |
5 | |
|
Patch cord 1,5 м* |
2 | |
|
Оптический шнур 200 м LC-LC, duplex* |
2 | |
|
Сетевой фильтр* |
2 | |
|
Кабель USB тип АВ, 3 м* |
1 | |
|
Кейс для хранения ноутбука* |
2 | |
|
Кейс для хранения кабелей и принадлежностей* |
2 | |
|
Провод заземления 5-10000* |
2 | |
|
Кабель ИП ВХ |
ФТКС.685621.258 |
4 |
|
Блок электронный БЭ99 в составе: |
ФТКС.411259.108 |
1 |
|
Мезонин МФТКЭ-200В |
ГВТУ.468266.016 | |
|
Модуль INTE004 FC VXI 3.0 Mainframe |
ФТКС.469133.003-01 |
1 |
|
Модуль ETHERNET CONTROLLER |
ФТКС.468260.041 |
1 |
|
Измеритель сопротивления постоянному току МТ16-4Л |
ФТКС.468266.026 |
4 |
|
Модуль МЦИ |
ФТКС.468266.036 |
4 |
|
Модуль МФСК-24Э |
ФТКС.468266.040 |
5 |
|
Модуль НМ-С |
ФТКС.468269.005 |
4 |
|
Модуль ФСК40-10 |
UNC3.031.055 |
2 |
|
Стойка электронная СЭ43 в составе: |
ФТКС.411187.047 |
1 |
|
Стойка |
ФТКС.301422.044 |
1 |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Коммутационная панель КП-1001 |
ФТКС.687287.080 |
1 |
|
Кабель |
ФТКС.685621.060-05 |
1 |
|
Кабель |
ФТКС.685621.060-08 |
1 |
|
Кабель |
ФТКС.685621.220 |
1 |
|
Кабель П-220В |
ФТКС.685621.250-01 |
1 |
|
Кабель питания |
ФТКС.685621.279 |
1 |
|
Ноутбук в составе СЭ43* |
1 | |
|
Манипулятор типа «мышь»* |
1 | |
|
Блок розеток* |
1 | |
|
Коммутатор Ethernet* |
1 | |
|
ИБП GAIA R-Series 5k VA* |
1 | |
|
Patch cord, 1,5 м* |
1 | |
|
Patch cord, 5 м* |
1 | |
|
Стойка электронная СЭ47 в составе: |
ФТКС.411187.051 |
1 |
|
Стойка |
ФТКС.301422.053 |
1 |
|
Кабель |
ФТКС.685621.060-05 |
1 |
|
Кабель DCS-220 |
ФТКС.685621.214 |
1 |
|
Кабель П-220В |
ФТКС.685621.250-01 |
1 |
|
Кабель П-220В |
ФТКС.685621.250-02 |
3 |
|
Кабель питания |
ФТКС.685621.279 |
1 |
|
Блок розеток* |
1 | |
|
Источник питания XG 30-50* |
3 | |
|
Источник питания DCS 33-36*Е |
1 | |
|
ИБП RT-Series 10 kVA* |
1 | |
|
Медиаконвертер DMC-805G* |
2 | |
|
SFP трансивер DEM-311GT* |
2 | |
|
Система автоматизированная измерительная ТЕСТ-1001. Комплект эксплуатационных документов |
ФТКС.411713.087 ВЭ |
1 |
|
Комплект ЗИП-О на систему автоматизированную измерительную ТЕСТ-1001 |
1 | |
|
Установочный комплект «ТЕСТ-1001. Комплект ПО» (CD - диск) |
ФТКС.87011-01 |
1 |
|
*- покупное изделие | ||
Сведения о методах измерений
приведены в части 13 документа ФТКС.411713.087 РЭ «Система автоматизированная измерительная ТЕСТ-1001. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ФТКС.411713.087 ТУ «Система автоматизированная измерительная ТЕСТ-1001. Технические условия».
