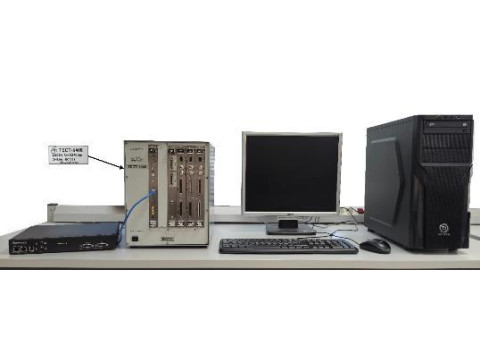

Системы автоматизированные измерительные ТЕСТ-6408
| Номер в ГРСИ РФ: | 98992-26 |
|---|---|
| Производитель / заявитель: | ООО Фирма "Информтест", г.Москва |
Системы автоматизированные измерительные ТЕСТ-6408 (далее по тексту - системы) предназначены для измерений мгновенных значений напряжения, а также выполнения функций ввода/вывода логических сигналов и обмена информацией по стандартным интерфейсам в составе аппаратных средств ИС БКОИ.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98992-26 | ||||||||||||
| Действует | по 17.07.2031 | ||||||||||||
| Наименование | Системы автоматизированные измерительные | ||||||||||||
| Модель | ТЕСТ-6408 | ||||||||||||
| Приказы |
№1411 от
17.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9a2d7feb-8d9a-b277-8331-c2e978343d78 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО Фирма «ИНФОРМТЕСТ», РОССИЯ, 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 8
Поверка
| Методика поверки / информация о поверке |
UNC1.570.028МП ГСИ. Системы автоматизированные измерительные ТЕСТ-6408. Методика поверки
(с 17.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98992-26: Описание типа
2026-98992-26.pdf
|
Скачать | 179.4 КБ | |
|
98992-26: Методика поверки
UNC1.570.028МП
2026-mp98992-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Системы автоматизированные измерительные ТЕСТ-6408 (далее по тексту - системы) предназначены для измерений мгновенных значений напряжения, а также выполнения функций ввода/вывода логических сигналов и обмена информацией по стандартным интерфейсам в составе аппаратных средств ИС БКОИ.
Описание
Системы представляют собой набор функциональных модулей, размещенных в базовом блоке (крейте) INTE006 FC VXI Mainframe настольного исполнения и объединенных, в зависимости от функционального назначения, в каналы, управляемые от встроенного компьютера VXI Embedded PC. Базовый блок с установленными в него модулями образует блок электронный БКИ37. Информационный обмен осуществляется посредством устройства OmniBusBox настольного исполнения.
Конструктивно системы выполнены по модульному принципу на основе стандарта VXI. В системах реализованы следующие каналы:
- измерительные каналы (ИК) мгновенных значений напряжения;
- каналы ввода/вывода логических сигналов.
ИК мгновенных значений напряжения реализованы двумя измерителями мгновенных значений напряжения МН8И-10В, обеспечивающими измерение мгновенных значений напряжения по 16 дифференциальным изолированным друг от друга ИК в диапазоне от минус 10 до 10 В. Принцип действия измерителей заключается в следующем: измеряемое напряжение поступает на входы инструментального усилителя, усиливается до максимального значения диапазона аналого-цифрового преобразователя, далее преобразуется в цифровой код и передается в буферную память носителя мезонинных модулей.
Каналы ввода/вывода логических сигналов реализованы тремя модулями ОЛС, обеспечивающими ввод/вывод логических сигналов по 192 независимым каналам. Принцип действия каналов основан на передаче во внешние устройства (вывод данных) или регистрации дискретных сигналов, поступающих от внешних устройств (ввода данных).
Заводской номер, наносится методом лазерной гравировки на шильдик, наклеиваемый на корпус системы, и имеет цифровое обозначение.

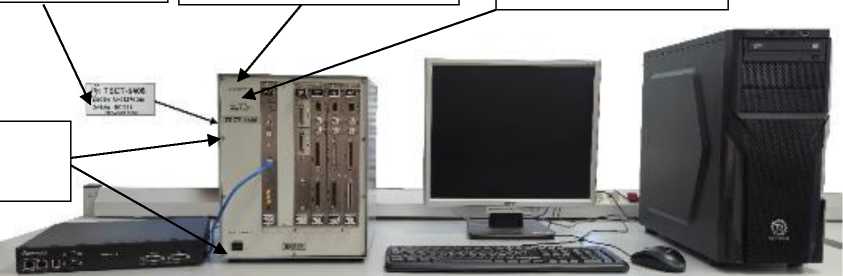

Общий вид системы с обозначением места для нанесения знака утверждения типа, места для нанесения знака поверки, места для нанесения заводского номера и мест пломбировки для защиты от несанкционированного доступа приведён на рисунке 1.
Место нанесения
Место нанесения знака
Место нанесения
заводского номера
утверждения типа
знака поверки
Места пломбировки
Рисунок 1 - Общий вид системы
Программное обеспечение
Для управления режимами работы системы и обработки измерительных сигналов применяется встроенное программное обеспечение (далее - ПО) PovCalc.dll, обеспечивающее формирование заданий на проведение измерений, управление работой в процессе проведения измерений, отображение хода измерений. ПО предназначено только для работы с системой и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Метрологически значимая часть ПО системы и измеренные данные не требуют специальных средств защиты. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PovCalc.dll |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
957294D4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Количество каналов 16 | |
|
Диапазон измерений мгновенных значений напряжения положительной и отрицательной полярности, В |
от -10 до +10 |
|
Пределы допускаемой относительной погрешности измерений мгновенных значений напряжения положительной и отрицательной полярности, % |
±[(0,025+0,025-(им/их-1)] |
|
Пределы допускаемой относительной погрешности измерений мгновенных значений напряжения положительной и отрицательной полярности, на каждый 1 °С, % |
±0,002 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +22 80 от 86 до 106,7 |
|
Примечание: им - верхний предел диапазона измерений, В; их - измеренное значение, В. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - переменное электрическое напряжение, В - частота переменного электрического тока, Гц |
230±23 50±1 |
|
Масса приборного БКИ37, кг, не более: |
40 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
416х284х360 |
|
Потребляемая мощность, В А, не более |
1300 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре +25 °С), %, не более - атмосферное давление, кПа |
от +5 до +40 80 от 86 до 106,7 |
Знак утверждения типа
наносится офсетным способом (или в виде голографической наклейки) на переднюю панель системы и типографическим способом на титульный лист формуляра.
Комплектность
Таблица 4 - Система автоматизированная измерительная ТЕСТ-6408
|
Наименование |
Обозначение |
Кол-во, шт. |
|
ПЭВМ (в комплекте)* |
1 | |
|
Блок электронный БКИ37 в составе: |
UNC2.770.037 |
1 |
|
Модуль ОЛС |
UNC3.031.161P3 |
3 |
|
Модуль ETHERNET CONTROLLER |
ФТКС.468260.041 |
1 |
|
Измеритель мгновенных значений напряжения МН8И-10В |
ФТКС.468266.023-01 |
2 |
|
Модуль НМ |
ФТКС.468269.002 |
1 |
|
Крейт INTE006 FC VXI Mainframe |
ФТКС.469133.005 |
1 |
|
Блок OmniBusBox* |
1 | |
|
Комплект ЗИП одиночный |
UNC4.078.025 |
1 |
|
Система автоматизированная измерительная ТЕСТ-6408. Система проверки функций |
UNC.56028-01 |
2 |
|
Комплект ПО модулей Информтест |
ФТКС.85001-01 |
2 |
|
Informtest VISA -программный продукт |
ФТКС.34003-01 |
2 |
|
Комплект эксплуатационных документов |
иЖ1.570.028ВЭ |
1 |
|
* - покупное изделие | ||
Сведения о методах измерений
приведены в части 13 документа UNC1.570.028 РЭ «Система автоматизированная измерительная ТЕСТ-6408. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
UNC1.570.028 ТУ «Система автоматизированная измерительная ТЕСТ-6408. Технические условия».
