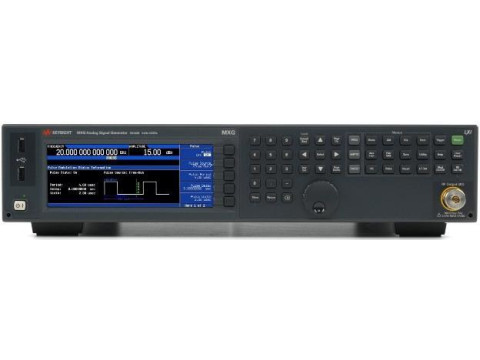

Генераторы сигналов N5183B
| Номер в ГРСИ РФ: | 98999-26 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Генераторы сигналов N5183B (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 20 ГГц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98999-26 | ||||||||||||||||||||||||||||||
| Наименование | Генераторы сигналов | ||||||||||||||||||||||||||||||
| Модель | N5183B | ||||||||||||||||||||||||||||||
| Приказы |
№1411 от
17.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 87b9b5ce-24b7-16c0-24f8-52f7ff7b2921 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Keysight Technologies Malaysia Sdn. Bhd., МАЛАЙЗИЯ, Bayan Lepas Free Industrial Zone, 11900 Penang
Поверка
| Методика поверки / информация о поверке |
РТ-МП-180-441-2026 ГСИ. Генераторы сигналов N5183B. Методика поверки
(с 17.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98999-26: Описание типа
2026-98999-26.pdf
|
Скачать | 154.7 КБ | |
|
98999-26: Методика поверки
РТ-МП-180-441-2026
2026-mp98999-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Генераторы сигналов N5183B (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 20 ГГц.
Описание
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. Генераторы позволяют осуществлять непрерывное формирование сигналов; формирование сигналов с амплитудной, импульсной, частотной и фазовой модуляциями.
Конструктивно генераторы выполнены в виде моноблоков, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, установки частоты и амплитуды, а также сообщения об ошибках.
К средствам измерений данного типа относятся генераторы с серийными номерами 300624, 300625, 300626, 300627, 300628, 300629, 300630, 300631, 300632.
Функциональные возможности генераторов определяются составом опций, входящих в комплект генераторов. Состав опций, их функциональные возможности и наличие в составе генераторов приведены в таблице 1.
Таблица 1 - Опции генераторов
|
Обозначение |
Описание опции |
|
520 |
Диапазон частот от 9 кГц до 20 ГГ ц |
|
1Е1 |
Ступенчатый аттенюатор (115 дБ) |
|
1ED |
Соединитель ВЧ выхода типа N (розетка) |
|
UNT |
Амплитудная, частотная и фазовая модуляция |
|
UNW |
Модуляция короткими импульсами |
|
1EA |
Повышение выходного уровня мощности |
|
1CP104A |
Комплект для монтажа оборудования в стойку |
Конструкция генераторов обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства. Пломбирование генераторов не предусмотрено.
Серийный номер в формате шестизначного цифрового обозначения, состоящего из арабских цифр, однозначно идентифицирующий средство измерений, напечатанный типографским способом, нанесен методом наклейки на верхнюю панель генератора.
Нанесение знака поверки на корпус средства измерений не предусмотрено.
Общий вид средства измерений приведен на рисунках 1, 2.

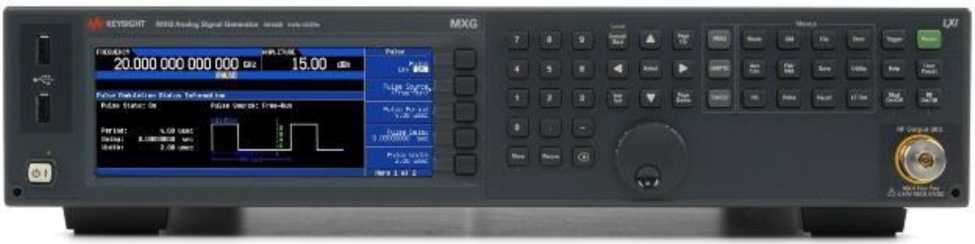

Рисунок 1 - Лицевая панель средства измерений
Место нанесения серийного номера

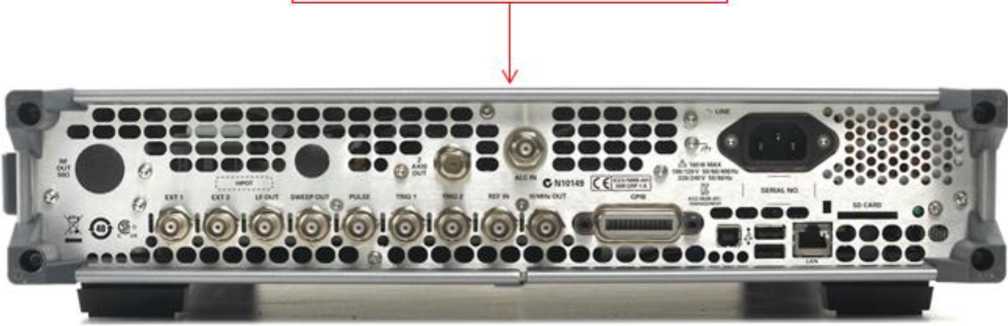

Рисунок 2 - Задняя панель корпуса средства измерений
Программное обеспечение
Генераторы имеют встроенное программное обеспечение (ПО).
Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MXG X-Series Signal Generator Firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
В.01.86 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
1 |
2 | |||
|
Диапазон частот, Гц |
от 9-103 до 20409 | |||
|
Пределы допускаемой относительной погрешности установки частоты |
±2-10’7 | |||
|
Диапазон установки выходных значений мощности сигнала, дБ (1 мВт) |
от -135 до +30 | |||
|
Максимальный уровень выходного сигнала в диапазоне частот, дБ (1 мВт) от 9 кГц до 3,2 ГГц включ. св. 3,2 до 13 ГГц включ. св. 13 до 20 ГГц |
+23 +20 +19 | |||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ от 9 кГц до 2 ГГц включ. св. 2 до 20 ГГц |
для значений уровня выходной мощности | |||
|
от максимального уровня до +10 дБ (1 мВт) включ. |
от +10 до -10 дБ (1 мВт) включ. |
от -10 до -75 дБ (1 мВт) включ. |
от -75 до -90 дБ (1 мВт) | |
|
±0,6 ±0,9 |
±0,6 ±0,7 |
±0,7 ±0,7 |
±1,4 ±1,6 | |
|
Уровень гармонических составляющих относительно несущей в диапазоне частот, дБ, не более от 9 кГц до 200 МГц включ. св. 200 МГц до 2 ГГц включ. св. 2 до 20 ГГц |
при уровне мощности выходного сигнала | |||
|
при 10 дБ (1 мВт) |
при максимальном значении, но не более 20 дБ (1 мВт) | |||
|
-48 -33 -55 |
-38 -25 -50 | |||
|
Уровень негармонических составляющих относительно несущей при уровне мощности выходного сигнала 10 дБ (1 мВт) и отстройке не более 10 кГц, дБ, не более от 9 кГц до 5 МГц включ. св. 5 до 250 МГц включ. св. 250 до 750 МГц включ. св. 750 МГц до 1,5 ГГц включ. св. 1,5 до 3 ГГц включ. св. 3 до 5 ГГц включ. св. 5 до 10 ГГц включ. св. 10 до 20 ГГц |
- 65 - 75 - 75 - 72 - 66 - 60 - 69 - 63 | |||
Продолжение таблицы 3
|
1 |
2 |
|
Уровень субгармонических составляющих относительно несущей при уровне | |
|
мощности выходного сигнала | |
|
10 дБ (1 мВт), дБ, не более от 1,5 до 3,2 ГГц включ. |
-75 |
|
св. 3,2 до 5 ГГц включ. |
-67 |
|
св. 5 до 10 ГГц включ. |
-67 |
|
св. 10 до 20 ГГц |
-56 |
|
Спектральная плотность мощности фазовых шумов относительно несущей в полосе 1 Гц при уровне 10 дБ (1 мВт) на частоте настройки несущей при отстройке от несущей 20 кГц, дБ, не более от 5 до 250 МГц исключ. |
-129 |
|
250 МГц |
-139 |
|
500 МГц |
-135 |
|
1 ГГц |
-130 |
|
2 ГГц |
-124 |
|
3 ГГц |
-119 |
|
4 ГГц |
-118 |
|
6 ГГц |
-112 |
|
10 ГГц |
-113 |
|
20 ГГц |
-106 |
|
Значения вспомогательного коэффициента N в диапазоне частот от 5 до 250 МГц включ. |
1 |
|
св. 250 до 375 МГц включ. |
0,25 |
|
св. 375 до 750 МГц включ. |
0,5 |
|
св. 750 МГц до 1,5 ГГц включ. |
1 |
|
св. 1,5 до 3 ГГц включ. |
2 |
|
св. 3 до 6 ГГц включ. |
4 |
|
св. 6 до 12 ГГц включ. |
8 |
|
св. 12 до 20 ГГц |
16 |
|
Параметры частотной модуляции | |
|
Максимальное значение девиации частоты, МГц |
N-4 |
|
Пределы допускаемой абсолютной погрешности установки девиации частоты (Дч уст), при модулирующей частоте 1 кГц, девиация V50 кГц, Гц |
±(0,02^Дч уст + 20) |
|
Параметры фазовой модуляции | |
|
Максимальное значение девиации фазы, рад - стандартная полоса пропускания |
N-2 |
|
- широкополосная полоса пропускания |
N-0,2 |
Продолжение таблицы 3
|
1 |
2 |
|
Параметры амплитудной модуляции | |
|
Диапазон установки коэффициента амплитудной модуляции (Кам), % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности установки Кам, % до 5 МГц включ. св. 5 МГц до 3,2 ГГц |
±(0,015-Кам+1) ±(0,04-Кам+1) |
|
Коэффициент гармоник огибающей (при частоте модулирующей 1 кГц, несущей от 5 МГц до 20 ГГц), не более Кам = 30 % Кам = 80 % |
0,02 0,03 |
|
Параметры импульсной модуляции | |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее |
80 |
|
Длительность фронта/ среза импульсного модулирующего сигнала, нс, не более |
10 |
|
Минимальная ширина импульсного модулирующего сигнала автоматическая регулировка уровня (АРУ) включена/ выключена, с, не менее АРУ включена АРУ выключена |
1-10-6 2-10-8 |
|
Частота повторения импульсной последовательности, Гц АРУ включена АРУ выключена |
от 10 до 5 • 105 от 0 до Г107 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питающей сети переменного тока частотой 50 Гц, В |
от 198 до 242 |
|
Габаритные размеры, мм, не более - длина |
489 |
|
- ширина |
426 |
|
- высота |
88 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации: - температура окружающей среды, °C |
от +18 до +28 |
|
- относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Генератор сигналов |
N5183B |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделах 1 «Общее описание генератора сигналов», 2 «Установка предпочтений и подключение опций», 3 «Основные операции», 4 «Применение аналоговой модуляции», 6 «Применение импульсной модуляции» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении Государственной поверочной схемы для средств измерений девиации частоты»;
ГОСТ Р 8.717-2010 «ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний».
