Теплосчетчики ультразвуковые БАЗА СТ-12У-01

Назначение

Теплосчетчики ультразвуковые БАЗА СТ-12У-01 (далее - теплосчетчики) предназначены для измерений объемного расхода, объема теплоносителя в прямом или обратном трубопроводе, температуры теплоносителя в прямом и обратном трубопроводах, разности температур теплоносителя, тепловой мощности, количества тепловой энергии, в закрытых системах теплоснабжения, а также измерений текущего времени.

Описание

Конструктивно теплосчетчики представляют собой единый теплосчетчик и состоят из:

- вычислителя тепловой энергии;

- преобразователя (датчика) ультразвукового объемного расхода;

- двух термопреобразователей сопротивления платиновых (Pt1000).

Принцип действия теплосчетчиков основан на прямых измерениях параметров теплоносителя (объемный расход в подающем или обратном трубопроводе и температура, в подающем и обратном трубопроводе) и косвенных измерениях (вычисление, в соответствии заложенными алгоритмами) объема теплоносителя, разности температур теплоносителя в прямом и обратном трубопроводах, тепловой мощности и количества тепловой энергии.

Вычислитель осуществляет индикацию и архивирование следующих параметров:

- количества тепловой энергии, Гкал;

- текущей тепловой мощности, кВт;

- текущего объемного расхода теплоносителя в подающем или обратном трубопроводах, м3/ч;

- объема теплоносителя в подающем или обратном трубопроводах, м3;

- температуры теплоносителя в подающем и обратном трубопроводах, °С;

- разности температур теплоносителя в подающем и обратном трубопроводах, °С;

- текущей даты;

- текущего времени;

- время работы, ч;

- заводской номер.

Теплосчетчики выпускаются в двух моделях: модель 1 и модель 2, которые отличаются форм-фактором корпуса вычислителя и цифровыми интерфейсами связи (модель 1: M-Bus или RS-485; модель 2: LoRaWAN), данные модели имеют различные исполнения в зависимости от диаметра условного прохода и диапазона измерений.

Общий вид теплосчетчиков модели 1 представлен на рисунке 1.

Общий вид теплосчетчиков модели 2 представлен на рисунке 2.

Место пломбировки вычислителя

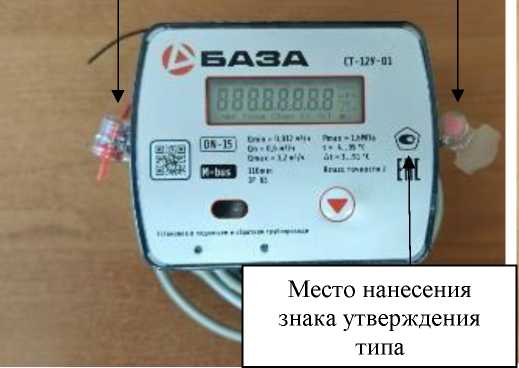

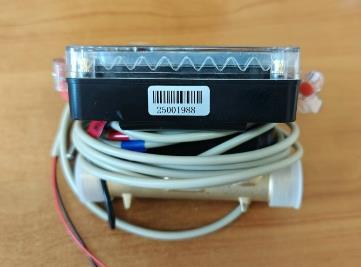

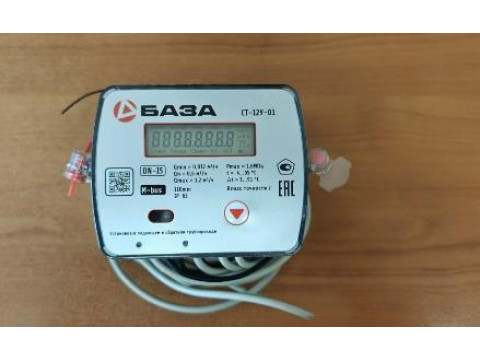

Рисунок 1 - Общий вид теплосчетчика модели 1

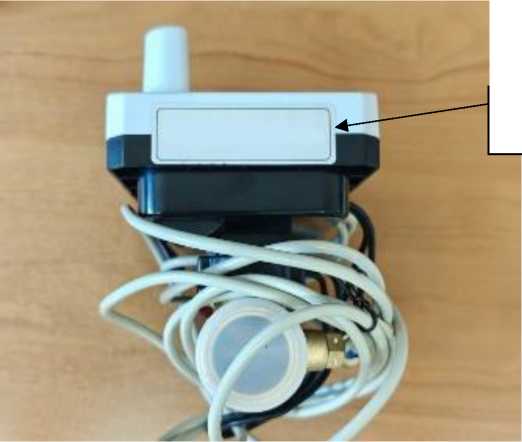

Легкоразрушаемая пломба.

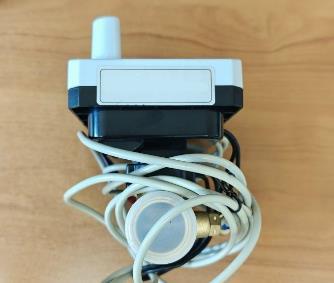

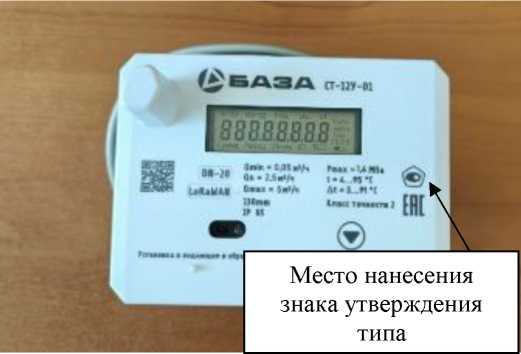

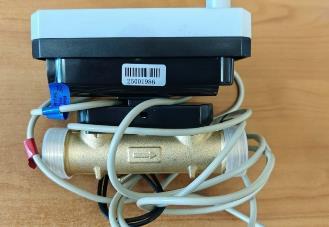

Рисунок 2 - Общий вид теплосчетчика модели 2

Модель 1 выпускается в следующих исполнениях:

— БАЗА СТ-12У-01 M-Bus Ду15-0,6

— БАЗА СТ-12У-01 M-Bus Ду15-1,5

— БАЗА СТ-12У-01 M-Bus Ду20-2,5

— БАЗА СТ-12У-01 RS-485 Ду15-0,6

— БАЗА СТ-12У-01 RS-485 Ду15-1,5

— БАЗА СТ-12У-01 RS-485 Ду20-2,5

Модель 2 выпускается в следующих исполнениях:

— БАЗА СТ-12У-01 LoRaWAN Ду15-0,6

— БАЗА СТ-12У-01 LoRaWAN Ду15-1,5

— БАЗА СТ-12У-01 LoRaWAN Ду20-2,5

В энергонезависимой памяти теплосчетчиков хранятся результаты измерений, диагностическая информация и накапливаются данные о времени штатной работы теплосчетчика. Емкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года.

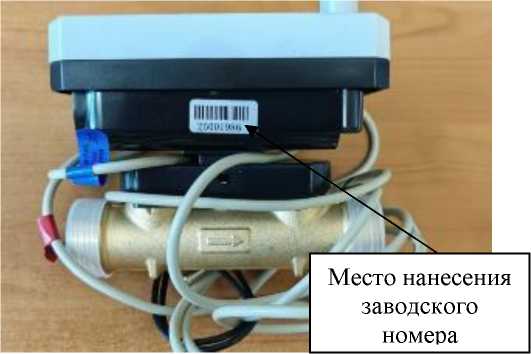

Заводской номер теплосчетчика, состоящий из восьми арабских цифр, наносится на боковую панель вычислителя в виде наклейки, обеспечивающим четкое изображение и стойкость к внешним воздействующим факторам, а также сохраняемость в период эксплуатации, место нанесения в соответствии с рисунками 1 и 2. Также заводской номер отображается по запросу на дисплее вычислителя.

Для предотвращения несанкционированного доступа пломбируется корпус вычислителя. Для чего у модели 1 конструкцией предусмотрены два ушка. Одно пломбируется изготовителем или сертифицированным сервис-центром, в котором проводился ремонт (в том числе замена батареи), а второе — пломбой с оттиском поверительного клейма при поверке. В модели 2 для этих целей используется легкоразрушаемая пломба в виде наклейки, наносимая на стык корпуса. Также организацией, устанавливающей теплосчетчик для коммерческого учета, пломбируются места установки датчиков температуры в трубопроводы. Пример пломбировки от несанкционированного доступа вычислителя представлен на рисунке 1 и рисунке 2.

Программное обеспечение

Теплосчетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в энергонезависимую память вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию, без нарушения целостности пломб.

ПО предназначено для сбора, преобразования, обработки, отображения на дисплее (индикаторном устройстве) вычислителя измерительной информации, а также передачи результатов измерений и диагностической информации.

Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния ПО.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

аблица 1 - Идентификационные данные ПО

Технические характеристики

аблица 2 - Метрологические характеристики

Продолжение таблицы 2_________________________________________________________

аблица 3 - Основные технические характеристики

аблица 4 - Показатели надежности

Знак утверждения типа

наносится на корпус вычислителя теплосчетчика любым технологическим способом, обеспечивающим четкое изображение этого знака, его стойкость к внешним воздействующим факторам и сохраняемость на время эксплуатации, а также на титульный лист паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность теплосчетчика

Сведения о методах измерений

приведены в разделе 1.3 документа 26.51.52-001-55113796 РЭ «Теплосчетчики ультразвуковые БАЗА СТ-12У-01. Руководство по эксплуатации».

Нормативные документы

Постановление Правительства РФ от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.19.1);

Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034;

Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр.;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К (ГЭТ 35-2026) и Государственной поверочной схемы для средств измерений температуры»;

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»;

ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;

ТУ 26.6-52-001-78602160-2025 «Теплосчетчики ультразвуковые БАЗА СТ-12У-01. Технические условия».
