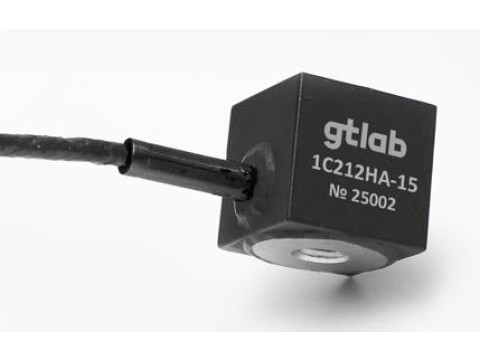

Акселерометры 1C212НА-15
| Номер в ГРСИ РФ: | 99001-26 |
|---|---|
| Категория: | Акселерометры |
| Производитель / заявитель: | ООО "ГТЛаб", г. Саров Нижегородской обл. |
Акселерометр 1С212НА-15 (далее по тексту - акселерометр) предназначен для измерений вибрационного и ударного ускорения.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99001-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 21.07.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Акселерометры | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | 1C212НА-15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1427 от
21.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5e159d66-4b1a-616e-e6fa-8b226574e4e9 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ГТЛАБ», РОССИЯ, 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205
Поверка
| Методика поверки / информация о поверке |
МП А3009.0605-2026 ГСИ. Акселерометры 1C212НА-15. Методика поверки.
(с 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99001-26: Описание типа
2026-99001-26.pdf
|
Скачать | 170.4 КБ | |
|
99001-26: Методика поверки
МП А3009.0605-2026
2026-mp99001-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
акселерометр) предназначен
Акселерометр 1С212НА-15 (далее по тексту для измерений вибрационного и ударного ускорения.
Описание
Принцип действия акселерометра основан на прямом пьезоэлектрическом эффекте, заключающемся в генерации электрического сигнала, пропорционального воздействующему ускорению.
Конструктивно акселерометры представляют собой пьезокристаллический чувствительный элемент, инерционную массу, сигнальные выводы, заключённые в алюминиевый корпус и кабельный вывод. Чувствительный элемент электрически изолирован от корпуса.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус акселерометра.
Пломбирование акселерометров не предусмотрено.

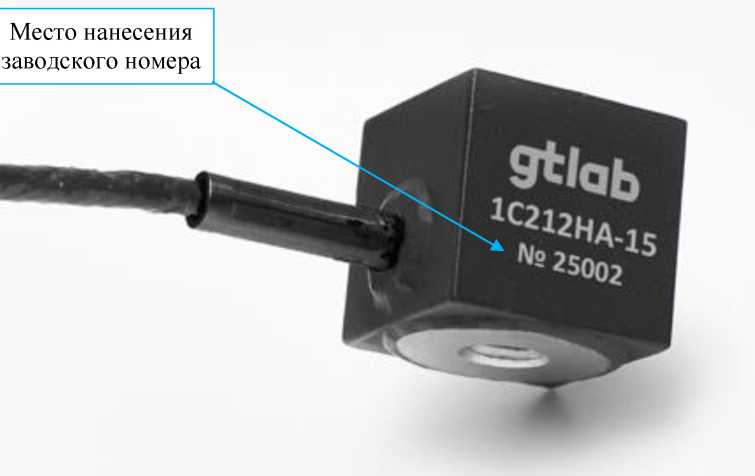

Общий вид акселерометров приведён на рисунке 1.
Место нанесения заводского номера
StlQb
25002
Рисунок 1 - Внешний вид акселерометров 1С212НА-15
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, пКл/(м-с2) |
1,5 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: |
±20 |
|
Диапазон измерений амплитуды ускорения, м/с2 |
от 1 до 10000 |
|
Нелинейность амплитудной характеристики, %, в пределах |
±4 |
|
Диапазон рабочих частот (неравномерность частотной характеристики в пределах ±12,5 %), Гц |
от 5 до 10000 |
|
Частота установочного резонанса в осевом направлении, кГ ц, не менее |
30 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемой основной относительной погрешности измерений ускорения в рабочих диапазонах амплитуд и частот, % |
±15 |
|
Коэффициент влияния температуры окружающего воздуха, %/°С, в пределах: - в диапазоне температур от -60 °С до +20 °С включ. - в диапазоне температур св. +20 °С до +200 °С включ. |
от -0,12 до 0 от 0 до +0,06 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +25 80 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот (неравномерность частотной характеристики в пределах ±45 %), Гц |
от 2 до 16000 |
|
Электрическая ёмкость, пФ, не менее |
1000 |
|
Электрическое сопротивление изоляции в нормальных условиях, МОм, не менее |
1000 |
|
Масса (без кабеля), г, не более |
12 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
15,5x15,5x16,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, %, не более |
от -60 до +200 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
Знак утверждения типа
наносится на титульный лист паспорта ГТБВ.402152.041ПС и руководства по эксплуатации
ГТБВ.402152.041РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 4 - Комплектность акселерометра
|
Наименование |
Обозначение |
Количество |
|
Акселерометр |
1С212НА-15 |
1 шт. |
|
Акселерометр 1С212НА-15. Паспорт |
ГТБВ.402152.041ПС |
1 шт. |
|
Акселерометр 1С212НА-15. Руководство по эксплуатации |
ГТБВ.402152.041РЭ |
1 экз. на партию |
|
Дополнительные принадлежности |
по требованию |
Сведения о методах измерений
приведены в ГТБВ.402152.041РЭ, раздел 2 «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГТБВ.402152.041ТУ «Акселерометр 1С212НА-15. Технические условия».
