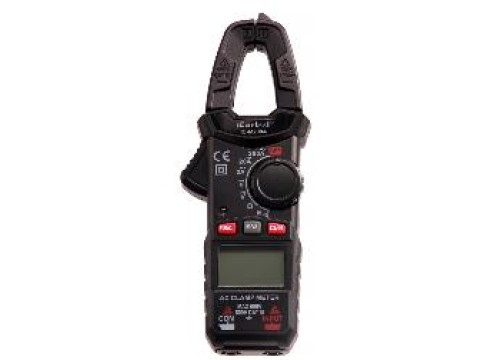

Клещи токоизмерительные цифровые iCartool
| Номер в ГРСИ РФ: | 99003-26 |
|---|---|
| Производитель / заявитель: | Dongguan Habotest Instrument Technology Co., Ltd., КИТАЙ |
Клещи токоизмерительные цифровые iCartool (далее - клещи) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты, сигналов от преобразователей термоэлектрических (термопар) в температурном эквиваленте.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99003-26 | ||||||||||||
| Действует | по 21.07.2031 | ||||||||||||
| Наименование | Клещи токоизмерительные цифровые | ||||||||||||
| Модель | iCartool | ||||||||||||
| Модификации |
IC-M200A IC-M200D IC-M206B IC-M206D IC-M207D IC-M210D |
||||||||||||
| Приказы |
№1427 от
21.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b4c04ca7-cc34-d344-363a-c2f1ebc26cdb | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Dongguan Habotest Instrument Technology Co., Ltd., КИТАЙ, No. 8, Qinghu Xingye 4th Road, Qingxi Town, Dongguan, Guangdong
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-174-25 ГСИ. Клещи токоизмерительные цифровые iCartool. Методика поверки.
(с 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99003-26: Описание типа
2026-99003-26.pdf
|
Скачать | 228.3 КБ | |
|
99003-26: Методика поверки
МП-НИЦЭ-174-25
2026-mp99003-26.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Клещи токоизмерительные цифровые iCartool (далее - клещи) предназначены для измерений силы и напряжения постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты, сигналов от преобразователей термоэлектрических (термопар) в температурном эквиваленте.
Описание
Принцип действия клещей в части измерения силы постоянного и переменного тока основан на бесконтактном методе измерений: проводник с током охватывается токоизмерительным зажимом с разъемным магнитопроводом и датчиком (датчиками) на эффекте Холла. Входной аналоговый сигнал преобразуется в цифровую форму с помощью аналогоцифрового преобразователя, далее обрабатывается встроенным микроконтроллером в соответствии с алгоритмом расчета измеряемого параметра и отображается на ЖКИ. Измерение остальных величин (напряжения, сопротивления, емкости, частоты, температуры и др. при наличии соответствующих режимов) производится через отдельные измерительные входы.
Клещи представляют собой многофункциональные переносные цифровые электроизмерительные приборы, конструктивно выполненные в пластмассовых защитных корпусах.
На передней панели корпуса расположены поворотный переключатель режимов работы (кроме модификации IC-M207D), жидкокристаллический индикатор (далее - ЖКИ), функциональные клавиши управления дополнительными режимами и сервисными функциями. Входные разъемы для подключения измерительных проводов расположены на нижней панели корпуса. На задней панели находится батарейный отсек.
Клещи выпускаются в модификациях: IC-M200A, IC-M200D, IC-M206B, IC-M206D, IC-M207D, IC-M210D, отличающихся внешним видом, метрологическими и техническими характеристиками, а также набором реализованных функций измерений.
Клещи имеют сервисные функции индикации разряда элемента питания, подсветки ЖКИ, автоматического отключения при бездействии, индикации перегрузки. Также клещи обладают функциями прозвонки (определения целостности цепи), проверки диодов, бесконтактного определения наличия напряжения.
Заводской номер наносится типографским способом на маркировочную наклейку, размещенную на тыльной панели корпуса, в виде буквенно-цифрового кода.

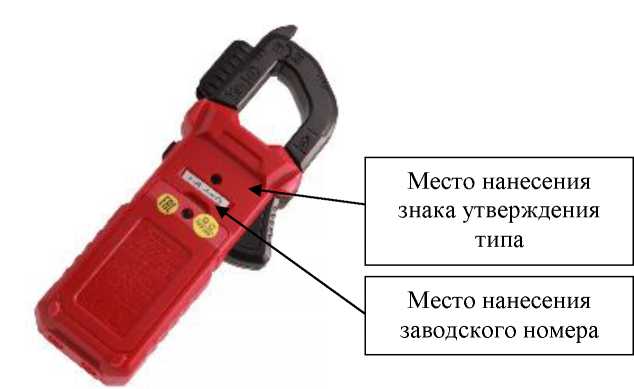

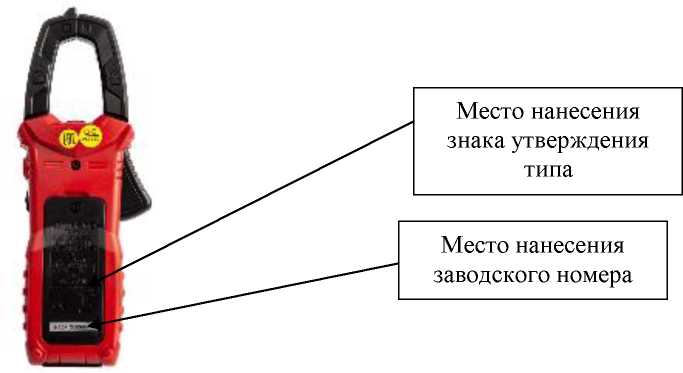

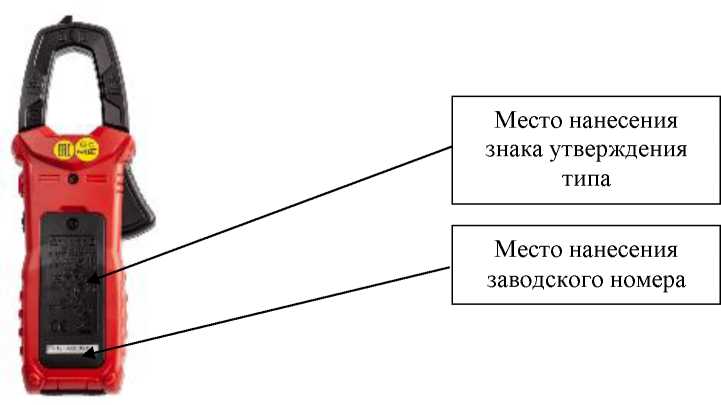

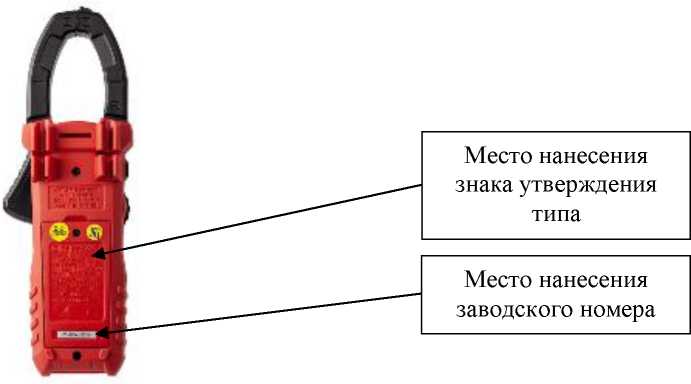

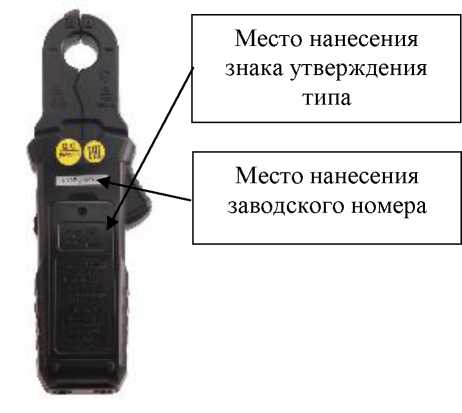

Общий вид клещей с указанием места нанесения знака утверждения типа и заводского номера приведены на рисунках 1 - 6. Нанесение знака поверки на клещи не предусмотрено. Пломбирование мест настройки (регулировки) клещей не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1 - Общий вид клещей модификации IC-M200A с указанием места нанесения знака
утверждения типа, места нанесения заводского номера
Рисунок 2 - Общий вид клещей модификации IC-M200D с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Рисунок 3 - Общий вид клещей модификации IC-M206B с указанием места нанесения знака
утверждения типа, места нанесения заводского номера
Рисунок 4 - Общий вид клещей модификации IC-M206D с указанием места нанесения знака
утверждения типа, места нанесения заводского номера
Рисунок 5 - Общий вид клещей модификации IC-M207D с указанием места нанесения знака
утверждения типа, места нанесения заводского номера
Рисунок 6 - Общий вид клещей модификации IC-M210D с указанием места нанесения знака
утверждения типа, места нанесения заводского номера
Программное обеспечение
Клещи работают под управлением встроенного программного обеспечения (далее - ПО), которое реализовано аппаратно и является метрологически значимым.
Метрологические характеристики клещей нормированы с учетом влияния ПО.
ПО заносится в защищенную от записи память микроконтроллера клещей предприятием-изготовителем и недоступно для потребителя.
Конструкция клещей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики клещей в режиме измерений напряжения
постоянного тока
|
Модификация |
Поддиапазон измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
IC-M200A IC-M200D |
от 0 до 199,9 мВ |
0,1 мВ |
±(0,005-иизм + 5 е.м.р.) |
|
от 0,200 до 1,999 В |
0,001 В | ||
|
от 2,00 до 19,99 В |
0,01 В | ||
|
от 20,0 до 199,9 В |
0,1 В | ||
|
от 200 до 600 В |
1 В | ||
|
1С-М206В IC-M206D IC-M207D |
от 0 до 599,9 мВ |
0,1 мВ |
±(0,005-иизм + 5 е.м.р.) |
|
от 0,600 до 5,999 В |
0,001 В | ||
|
от 6,00 до 59,99 В |
0,01 В | ||
|
от 60,0 до 600,0 В |
0,1 В | ||
|
IC-M210D |
от 0 до 600,0 мВ |
0,1 мВ |
±(0,0050™ + 5 е.м.р.) |
|
от 0 до 6,000 В |
0,001 В | ||
|
от 0 до 60,00 В |
0,01 В | ||
|
от 0 до 600,0 В |
0,1 В | ||
|
от 0 до 1000 В |
1 В |
±(0,0080™ + 5 е.м.р.) |
Примечания:
1 Пределы допускаемой абсолютной дополнительной погрешности измерений от изменения температуры окружающего воздуха не превышают 0,1 предела допускаемой абсолютной основной погрешности измерений при отклонении температуры окружающего воздуха от +18 °С до +28 °С на каждый 1 °С в диапазоне температур условий эксплуатации.
2 иизм - измеренное значение напряжения постоянного тока, мВ, В.
Таблица 3 - Метрологические характеристики клещей в режиме измерений напряжения
переменного тока
|
Модификация |
Поддиапазон измерений |
Частота |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной основной погрешности измерений, мВ, В |
|
IC-M200A |
от 0 до 1,999 В |
от 45 до 65 Гц |
0,001 В |
±(0,01-UB3M + 5 е.м.р.) |
|
от 2,00 до 19,99 В |
0,01 В | |||
|
от 20,0 до 199,9 В |
0,1 В | |||
|
от 200 до 600 В |
1 В | |||
|
IC-M200D |
от 0 до 1,999 В |
от 40 Гц до 1 кГц |
0,001 В |
±(0,01-UB3M + 5 е.м.р.) |
|
от 2,00 до 19,99 В |
0,01 В | |||
|
от 20,0 до 199,9 В |
0,1 В | |||
|
от 200 до 600 В |
1 В | |||
|
1С-М206В |
от 0 до 5,999 В |
от 10 Гц до 1 кГц |
0,001 В |
±(0,0080™ + 3 е.м.р.) |
|
от 6,00 до 59,99 В |
0,01 В | |||
|
от 60,0 до 600,0 В |
0,1 В | |||
|
IC-M206D |
от 0 до 5,999 В |
от 10 Гц до 1 кГц |
0,001 В |
±(0,0080™ + 5 е.м.р.) |
|
от 6,00 до 59,99 В |
0,01 В | |||
|
от 60,0 до 600,0 В |
0,1 В | |||
|
IC-M207D |
от 0 до 599,9 мВ |
от 40 Гц до 1 кГц |
0,1 мВ |
±(0,0080™ + 5 е.м.р.) |
|
от 0,600 до 5,999 В |
0,001 В | |||
|
от 6,00 до 59,99 В |
0,01 В | |||
|
от 60,0 до 600,0 В |
0,1 В | |||
|
IC-M210D |
от 0 до 600,0 мВ |
от 40 Гц до 1 кГц |
0,1 мВ |
±(0,0080™ + 5 е.м.р.) |
|
от 0 до 6,000 В |
0,001 В | |||
|
от 0 до 60,00 В |
0,01 В | |||
|
от 0 до 600,0 В |
0,1 В | |||
|
от 0 до 750 В |
1 В |
±(0,010™ + 5 е.м.р.) |
Примечания:
1 Пределы допускаемой абсолютной дополнительной погрешности измерений от изменения температуры окружающего воздуха не превышают 0,1 предела допускаемой абсолютной основной погрешности измерений при отклонении температуры окружающего воздуха от +18 °С до +28 °С на каждый 1 °С в диапазоне температур условий эксплуатации.
2 иизм - измеренное значение напряжения переменного тока, мВ, В.
Таблица 4 - Метрологические характеристики клещей в режиме измерений силы постоянного тока
|
Модификация |
Поддиапазон измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной основной погрешности измерений, А |
|
IC-M200D |
от 0 до 20,00 А |
0,01 А |
±(0,025-1изм+ 5 е.м.р.) |
|
от 0 до 200,0 А |
0,1 А | ||
|
IC-M206D |
от 0 до 60,00 А |
0,01 А |
±(0,025-1изм + 5 е.м.р.) |
|
от 0 до 600,0 А |
0,1 А | ||
|
IC-M207D |
от 0 до 59,99 А |
0,01 А |
±(0,025-1изм + 5 е.м.р.) |
|
от 60,0 до 600,0 А |
0,1 А | ||
|
IC-M210D |
от 0 до 60,00 А |
0,01 А |
±(0,025<1изм + 8 е.м.р.) |
|
от 0 до 600,0 А |
0,1 А | ||
|
от 0 до 1000 А |
1 А | ||
|
Примечания: 1 Пределы допускаемой абсолютной дополнительной погрешности измерений от изменения температуры окружающего воздуха не превышают 0,1 предела допускаемой абсолютной основной погрешности измерений при отклонении температуры окружающего воздуха от +18 °С до +28 °С на каждый 1 °С в диапазоне температур условий эксплуатации. 2 1изм - измеренное значение силы постоянного тока, А. | |||
Таблица 5 - Метрологические характеристики клещей в режиме измерений силы переменного тока
|
Модификация |
Поддиапазон измерений |
Частота |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной основной погрешности измерений, А |
|
IC-M200A |
от 0 до 2,000 A |
от 45 до 65 Гц |
0,001 А |
±(0,025<1изм + 8 е.м.р.) |
|
от 0 до 20,00 А |
0,01 А | |||
|
от 0 до 200,0 А |
0,1 А | |||
|
IC-M200D |
от 0 до 20,00 А |
от 40 до 400 Гц |
0,01 А |
±(0,025<1изм + 5 е.м.р.) |
|
от 0 до 200,0 А |
0,1 А | |||
|
IC-M206B |
от 0 до 5,999 A |
от 40 до 400 Гц |
0,001 А |
±(0,025-1изм + 5 е.м.р.) |
|
от 6,00 до 60,00 А |
0,01 А | |||
|
от 0 до 600,0 А |
0,1 А |
±(0,03-!Изм + 10 е.м.р.) | ||
|
IC-M206D |
от 0 до 60,00 А |
от 40 до 400 Гц |
0,01 А |
±(0,025<1изм + 5 е.м.р.) |
|
от 0 до 600,0 А |
0,1 А |
±(0,03-!Изм + 10 е.м.р.) | ||
|
IC-M207D |
от 0 до 59,99 А |
от 50 до 60 Гц |
0,01 А |
±(0,025<1изм + 5 е.м.р.) |
|
от 60,0 до 600,0 А |
от 40 до 400 Гц |
0,1 А |
±(0,03-!Изм + 10 е.м.р.) | |
|
IC-M210D |
от 0,10 до 60,00 A |
от 0,1 до 600,0 А: от 40 до 400 Гц; от 601 до 1000 А: от 40 до 60 Гц |
0,01 А |
±(0,025<1изм + 8 е.м.р.) |
|
от 0,1 до 600,0 А |
0,1 А | |||
|
от 1 до 1000 А |
1 А |
±(0,05-!Изм + 10 е.м.р.) |
Примечания:
1 Пределы допускаемой абсолютной дополнительной погрешности измерений от изменения температуры окружающего воздуха не превышают 0,1 предела допускаемой абсолютной основной погрешности измерений при отклонении температуры окружающего воздуха от +18 °С до +28 °С на каждый 1 °С в диапазоне температур условий эксплуатации.
2 1изм - измеренное значение силы переменного тока, А.
Таблица 6 - Метрологические характеристики клещей в режиме измерений электрического сопротивления постоянному току
|
Модификация |
Поддиапазон измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной основной погрешности измерений, Ом, кОм, МОм |
|
IC-M200A |
от 0 до 199,9 Ом |
0,1 Ом |
±(0,005-Кизм + 5 е.м.р.) |
|
от 0,200 до 1,999 кОм |
0,001 кОм | ||
|
от 2,00 до 19,99 кОм |
0,01 кОм | ||
|
от 20,0 до 199,9 кОм |
0,1 кОм | ||
|
от 0,200 до 1,999 МОм |
0,001 МОм | ||
|
от 2,00 до 20,00 МОм |
0,01 МОм | ||
|
IC-M200D |
от 0 до 199,9 Ом |
0,1 Ом |
±(0,01<Иизм + 5 е.м.р.) |
|
от 0,200 до 1,999 кОм |
0,001 кОм | ||
|
от 2,00 до 19,99 кОм |
0,01 кОм | ||
|
от 20,0 до 199,9 кОм |
0,1 кОм | ||
|
от 0,200 до 1,999 МОм |
0,001 МОм | ||
|
от 2,00 до 20,00 МОм |
0,01 МОм | ||
|
IC-M206B IC-M206D IC-M207D |
от 0 до 599,9 Ом |
0,1 Ом |
±(0,01<Иизм + 5 е.м.р.) |
|
от 0,600 до 5,999 кОм |
0,001 кОм | ||
|
от 6,00 до 59,99 кОм |
0,01 кОм | ||
|
от 60,0 до 599,9 кОм |
0,1 кОм | ||
|
от 0,600 до 5,999 МОм |
0,001 МОм | ||
|
от 6,00 до 60,00 МОм |
0,01 МОм | ||
|
IC-M210D |
от 0 до 600,0 Ом |
0,1 Ом |
±(0,01^Иизм + 5 е.м.р.) |
|
от 0 до 6,000 кОм |
0,001 кОм | ||
|
от 0 до 60,00 кОм |
0,01 кОм | ||
|
от 0 до 600,0 кОм |
0,1 кОм | ||
|
от 0 до 6,000 МОм |
0,001 МОм | ||
|
от 0 до 60,00 МОм |
0,01 МОм |
Примечания:
1 Пределы допускаемой абсолютной дополнительной погрешности измерений от изменения температуры окружающего воздуха не превышают 0,1 предела допускаемой абсолютной основной погрешности измерений при отклонении температуры окружающего воздуха от +18 °С до +28 °С на каждый 1 °С в диапазоне температур условий эксплуатации.
2 R-изм - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.
Таблица 7 - Метрологические характеристики клещей в режиме измерений частоты
|
Модификация |
Поддиапазон измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной основной погрешности измерений, Гц, кГц, МГц |
|
IC-M200D |
от 0 до 1,999 Гц |
0,001 Гц |
±(0,01-Бизм + 3 е.м.р.) |
|
от 2,00 до 19,99 Гц |
0,01 Гц | ||
|
от 20,0 до 199,9 Гц |
0,1 Гц | ||
|
от 0,200 до 1,999 кГц |
0,001 кГц | ||
|
от 2,00 до 19,99 кГц |
0,01 кГц | ||
|
от 20,0 до 199,9 кГц |
0,1 кГц | ||
|
от 0,200 до 1,999 МГц |
0,001 МГц | ||
|
от 2,00 до 20,00 МГц |
0,01 МГц | ||
|
IC-M206B IC-M206D IC-M210D |
от 0 до 9,999 Гц |
0,001 Гц |
±(0,01-Бизм + 3 е.м.р.) |
|
от 10,00 до 99,99 Гц |
0,01 Гц | ||
|
от 100,0 до 999,9 Гц |
0,1 Гц | ||
|
от 1,000 до 9,999 кГц |
0,001 кГц | ||
|
от 10,00 до 99,99 кГц |
0,01 кГц | ||
|
от 100,0 до 999,9 кГц |
0,1 кГц | ||
|
от 1,000 до 9,999 МГц |
0,001 МГц |
±(0,03-БИЗм + 3 е.м.р.) | |
|
IC-M207D |
от 0 до 99,99 Гц |
0,01 Гц |
±(0,01-FB3m + 3 е.м.р.) |
|
от 100,0 до 999,9 Гц |
0,1 Гц | ||
|
от 1,000 до 9,999 кГц |
0,001 кГц | ||
|
от 10,00 до 99,99 кГц |
0,01 кГц | ||
|
от 100,0 до 999,9 кГц |
0,1 кГц | ||
|
от 1,000 до 9,999 МГц |
0,001 МГц |
±(0,03-FB3m + 3 е.м.р.) |
Примечания:
1 Пределы допускаемой абсолютной дополнительной погрешности измерений
от изменения температуры окружающего воздуха не превышают 0,1 предела допускаемой абсолютной основной погрешности измерений при отклонении температуры окружающего воздуха от +18 °С до +28 °С на каждый 1 °С в диапазоне температур условий эксплуатации.
2 F^m - измеренное значение частоты переменного тока, Гц, кГц, МГц.
Таблица 8 - Метрологические характеристики клещей в режиме измерений электрической емкости
|
Модификация |
Поддиапазон измерений |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной основной погрешности измерений, нФ, мкФ, мФ |
|
IC-M200D |
от 0 до 1,999 нФ |
0,001 нФ |
±(0,04<изм + 5 е.м.р.) |
|
от 2,00 до 19,99 нФ |
0,01 нФ | ||
|
от 20,0 до 199,9 нФ |
0,1 нФ | ||
|
от 0,200 до 1,999 мкФ |
0,001 мкФ | ||
|
от 2,00 до 19,99 мкФ |
0,01 мкФ | ||
|
от 20,0 до 199,9 мкФ |
0,1 мкФ | ||
|
от 0,200 до 1,999 мФ |
0,001 мФ | ||
|
от 2,00 до 19,99 мФ |
0,01 мФ | ||
|
IC-M206B IC-M206D |
от 0 до 9,999 нФ |
0,001 нФ |
±(0,04<изм + 5 е.м.р.) |
|
от 10,00 до 99,99 нФ |
0,01 нФ | ||
|
от 100,0 до 999,9 нФ |
0,1 нФ | ||
|
от 1,000 до 9,999 мкФ |
0,001 мкФ | ||
|
от 10,00 до 99,99 мкФ |
0,01 мкФ | ||
|
от 100,0 до 999,9 мкФ |
0,1 мкФ | ||
|
от 1,000 до 9,999 мФ |
0,001 мФ | ||
|
от 10,00 до 99,99 мФ |
0,01 мФ | ||
|
IC-M207D |
от 0 до 5,999 нФ |
0,001 нФ |
±(0,04<изм + 5 е.м.р.) |
|
от 6,00 до 59,99 нФ |
0,01 нФ | ||
|
от 60,0 до 599,9 нФ |
0,1 нФ | ||
|
от 0,600 до 5,999 мкФ |
0,001 мкФ | ||
|
от 6,00 до 59,99 мкФ |
0,01 мкФ | ||
|
от 60,0 до 599,9 мкФ |
0,1 мкФ | ||
|
от 0,600 до 5,999 мФ |
0,001 мФ | ||
|
от 6,00 до 60,00 мФ |
0,01 мФ | ||
|
IC-M210D |
от 0 до 9,999 нФ |
0,001 нФ |
±(0,04<изм + 5 е.м.р.) |
|
от 10,00 до 99,99 нФ |
0,01 нФ | ||
|
от 100,0 до 999,9 нФ |
0,1 нФ | ||
|
от 1,000 до 9,999 мкФ |
0,001 мкФ | ||
|
от 10,00 до 99,99 мкФ |
0,01 мкФ | ||
|
от 100,0 до 999,9 мкФ |
0,1 мкФ | ||
|
от 1,000 до 9,999 мФ |
0,001 мФ | ||
|
от 10,00 до 99,99 мФ |
0,01 мФ |
±(0,05<изм + 10 е.м.р.) |
Примечания:
1 Пределы допускаемой абсолютной дополнительной погрешности измерений от изменения температуры окружающего воздуха не превышают 0,1 предела допускаемой абсолютной основной погрешности измерений при отклонении температуры окружающего воздуха от +18 °С до +28 °С на каждый 1 °С в диапазоне температур условий эксплуатации.
2 Сизм - измеренное значение электрической емкости, нФ, мкФ, мФ.
Таблица 9 - Метрологические характеристики клещей в режиме измерений сигналов от преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (тип K) в температурном эквиваленте__________________________________________________________
|
Модификация |
Поддиапазон измерений, °C |
Единица младшего разряда (е.м.р.) |
Пределы допускаемой абсолютной основной погрешности измерений, °C |
|
IC-M206B |
от -20 до 0 |
1 °C |
±(0,05^Тизм + 3 е.м.р.) |
|
от +1 до +400 |
±(0,01-ТИЗм + 2 е.м.р.) | ||
|
от +401 до +1000 |
±(0,02^Тизм) | ||
|
IC-M206D |
от -20 до 0 |
1 °C |
±3 е.м.р. |
|
от +1 до +400 |
±(0,01-ТИЗм + 2 е.м.р.) | ||
|
от +401 до +1000 |
±(0,02^Тизм) | ||
|
IC-M207D |
от -40 до +10 |
1 °C |
±3 е.м.р. |
|
от +11 до +100 |
±2 е.м.р. | ||
|
от +101 до +1000 |
±(0,02^Тизм) | ||
|
IC-M210D |
от -20 до 0 |
1 °C |
±(0,05^Тизм + 3 е.м.р.) |
|
от +1 до +400 |
±(0,01-ТИЗм + 2 е.м.р.) | ||
|
от +401 до +1000 |
±(0,02^Тизм) | ||
|
Примечания: 1 Пределы допускаемой абсолютной дополнительной погрешности измерений от изменения температуры окружающего воздуха не превышают 0,1 предела допускаемой абсолютной основной погрешности измерений при отклонении температуры окружающего воздуха от +18 °С до +28 °С на каждый 1 °С в диапазоне температур условий эксплуатации. 2 Тизм - измеренное значение температуры, °C. | |||
Таблица 10 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +18 до +28 от 30 до 80 |
|
Номинальное напряжение питания постоянного тока, В: - для модификаций IC-M200A, IC-M200D, IC-M206B, IC-M206D - для модификаций IC-M207D, IC-M210D |
3 4,5 |
|
Габаритные размеры (высотахдлинахширина), мм, не более: - для модификации IC-M200A - для модификации IC-M200D - для модификации IC-M206B - для модификации IC-M206D - для модификации IC-M207D - для модификации IC-M210D |
30x164x61 31x176x61 34x193x73 34x193x73 32x199x79 47x240x85 |
|
Масса, кг, не более |
0,36 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +40 80 |
Таблица 11 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус клещей любым технологическим способом.
Комплектность
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Клещи токоизмерительные цифровые |
iCartool |
1 шт. |
|
Комплект тестовых проводов |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Батарея питания 1,5 В (тип ААА) |
_ |
2 или 3 шт.1) |
|
Тканевая сумка-чехол |
_ |
1 шт. |
|
Примечание - 1) - в зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» документа «Клещи токоизмерительные цифровые iCartool. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 17.03.2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
«Клещи токоизмерительные цифровые iCartool. Стандарт предприятия».
