Трансформаторы тока LMZK-1.2D
| Номер в ГРСИ РФ: | 99005-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Трансформаторы тока LMZK-1.2D (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99005-26 | |||||||||||||||
| Действует | по 21.07.2031 | |||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||
| Модель | LMZK-1.2D | |||||||||||||||
| Модификации |
LMZK-1.2D-85/135 LMZK-1.2D- 130/90 LMZK-1.2D-225А/90 |
|||||||||||||||
| Приказы |
№1427 от
21.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 10bf1d52-7103-7b62-904f-949ff075895f | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Dalian No.1 Instrument Transformer Co., Ltd., КИТАЙ, No.29 Haiwan Road, Pulandian District, Dalian City, Liaoning
Поверка
| Методика поверки / информация о поверке |
РТ-МП-516-201/1.1-2026 ГСИ. Трансформаторы тока LMZK-1.2D. Методика поверки.
(с 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99005-26: Описание типа
2026-99005-26.pdf
|
Скачать | 128.9 КБ | |
|
99005-26: Методика поверки
РТ-МП-516-201/1.1-2026
2026-mp99005-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Трансформаторы тока LMZK-1.2D (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Корпус трансформаторов выполнен из пластика, полиуретановая смола обеспечивает электрическую изоляцию обмотки от климатических и механических воздействий. В качестве первичной обмотки выступает изолированный кабель или шина, пропущенная сквозь окно трансформатора. Выводы вторичной обмотки расположены на лицевой стороне трансформатора. Трансформаторы не подлежат заземлению. Крепление осуществляется с помощью болтов.
На боковой стороне корпуса трансформаторы имеют табличку технических данных.
Трансформаторы выпускаются в трех модификациях: LMZK-1.2D-85/135, LMZK-1.2D-130/90, LMZK-1.2D-225A/9O, которые отличаются габаритными размерами и первичными токами.
Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных методом типографской печати.

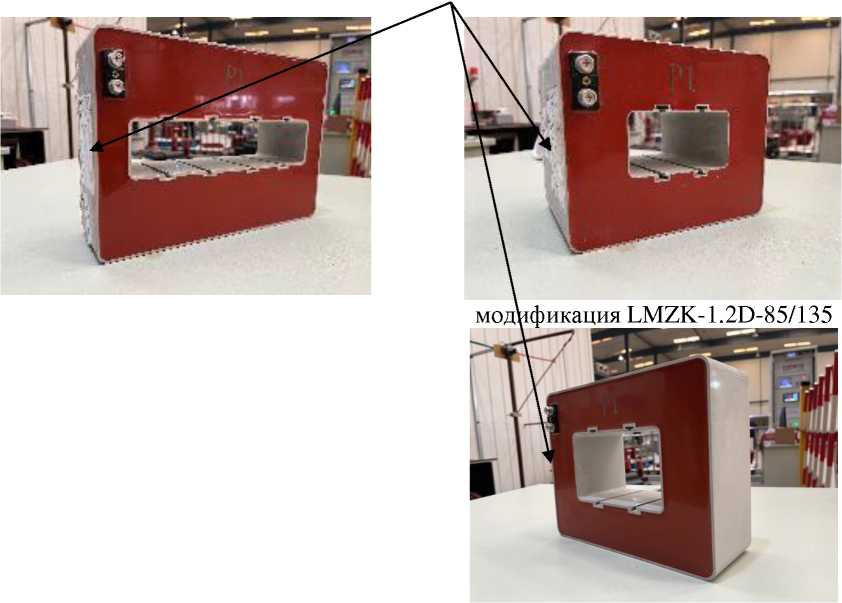

Общий вид трансформаторов и место нанесения заводского номера приведены на рисунке 1.
Место нанесения таблички технических данных с заводским номером и
знаком утверждения типа
модификация LMZK-1.2D-85/135
модификация LMZK-1.2D-225A/9O
модификация LMZK-1.2D-130/90
Рисунок 1 - Общий вид трансформаторов, место нанесения таблички технических данных с заводским номером и знаком утверждения типа
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
модификация LMZK-1.2D-85/135 |
модификация LMZK-1.2D-130/90 |
модификация LMZK-1.2D-225A/90 | |
|
Наибольшее рабочее напряжение, кВ |
1,2 | ||
|
Номинальный первичный ток 11ном, А |
1000 |
1500;2500 |
3000 |
|
Номинальный вторичный ток 12ном, А |
1 | ||
|
Номинальная частота, Гц |
50 | ||
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА |
10 | ||
|
Класс точности по ГОСТ Р МЭК 61869-2-2015 |
5Р | ||
|
Номинальная предельная кратность вторичных обмоток для защиты (ALF) |
20 | ||
|
Таблица 2 - Технические ха |
рактеристики | ||
|
Наименование характеристики |
Значение | ||
|
модификация LMZK-1.2D-85/135 |
модификация LMZK-1.2D-130/90 |
модификация LMZK-1.2D-225A/90 | |
|
Масса, кг, не более |
8,2 |
8,1 |
9,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
200х130х160 |
250x90x200 |
300x90x210 |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность при температуре +40 оС, %, не более |
от - 40 до +80 95 | ||
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
129600 |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на табличку технических данных любым технологическим методом и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 4.
аблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
LMZK-1.2D |
1 |
|
Крепеж |
- |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Отчет по испытаниям» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Трансформаторы тока LMZK-1.2D. Стандарт предприятия.
