Трансформаторы напряжения емкостные DFK
| Номер в ГРСИ РФ: | 99009-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Electrotecnica Arteche Hermanos S.A.", Испания |
|
99009-26: Описание типа
2026-99009-26.pdf
|
Скачать | 132.4 КБ |
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99009-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения емкостные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | DFK | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
DFK-245 DFK-525 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1427 от
21.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d052f846-c7ca-cba4-1705-13460df02197 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма «Electrotecnica Arteche Hermanos, S.A.», ИСПАНИЯ, Derio Bidea, n° 28. 48100 Mungia. Vizcaya
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
(с 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99009-26: Описание типа
2026-99009-26.pdf
|
Скачать | 132.4 КБ |
Описание типа
Назначение
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К средствам измерений данного типа относятся трансформаторы напряжения емкостные модификации DFK-245 зав. № 0817246/5, 0817246/6, 0817246/7, 12003211/1, 12003211/2, 12003211/3, 12003211/4, 12003211/5, 12003211/6 и модификации DFK-525 зав. № 0511335/10, 0511335/11, 0511335/15, 0802135/1, 0802135/2, 0802135/3, 0802139/2, 0802139/7, 0802139/8, 0802139/11, 0802139/12, 0802139/13, 0805647/11, 0805647/13, 0805647/14, 11020079/1, 11020079/2, 11020079/3.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

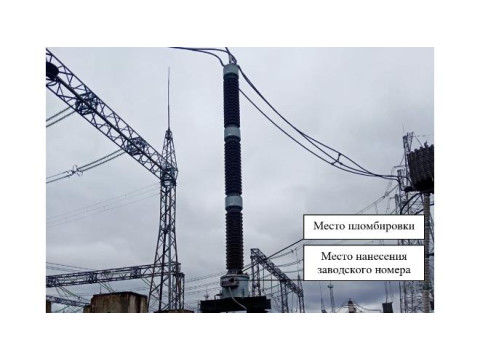

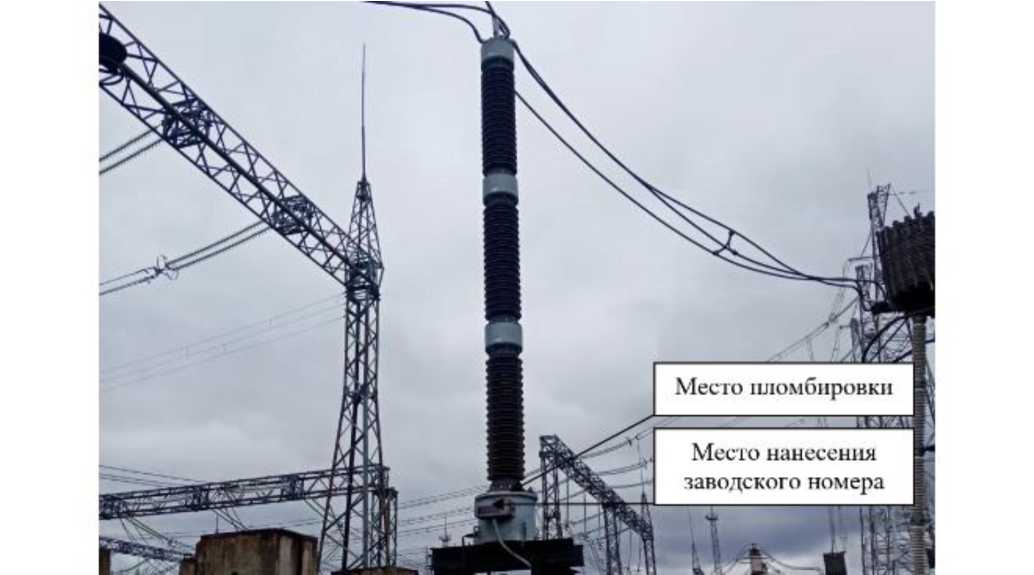

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
|
Таблица 1.1 - Метрологические характеристики трансф |
юрматоров напряжения DFK-245 | ||
|
Наименование характеристики |
Значение для заводских номеров | ||
|
0817246/5, 0817246/6, 0817246/7 |
12003211/1, 12003211/2, 12003211/3, 12003211/4, 12003211/5, 12003211/6 | ||
|
Номинальное напряжение первичной обмотки и1ном, кВ |
220/\3 |
220/\3 | |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
100/\3 | |
|
Номинальная частота Гном, Гц |
50 |
50 | |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,2 | |
|
Номинальная мощность основной вторичной обмотки, 1ГА |
100 |
30 | |
|
Таблица 1.2 - Метрологические характеристики трансф |
юрматоров напряжения DFK-525 | ||
|
Наименование характеристики |
Значение для заводских номеров | ||
|
0511335/10, 0511335/11, 0511335/15 |
0802135/1, 0802135/2, 0802135/3 |
11020079/1, 11020079/2, 11020079/3 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
500/\3 |
500/\3 |
500/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
100/\3 |
100/\3 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,2 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, 1ГА |
20 |
50 |
10; 50 |
|
Таблица 1.3 - Метрологические характеристики трансе |
юрматоров напряжения DFK-525 | |
|
Наименование характеристики |
Значение для заводских номеров | |
|
0802139/2, 0802139/7, 0802139/8, 0802139/11, 0802139/12, 0802139/13 |
0805647/11, 0805647/13, 0805647/14 | |
|
Номинальное напряжение первичной обмотки ^ном, кВ |
500/\3 |
500/\3 |
|
Номинальное напряжение вторичной обмотки U^ch, В |
100/^3 |
100/\3 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, 1ГА |
30; 50 |
50;200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения емкостный |
DFK-245; DFK-525 |
1 шт. |
|
Паспорт |
DFK-245; DFK-525 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
