Расходомеры-счетчики электромагнитные AVAN MAG
| Номер в ГРСИ РФ: | 99011-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО «Европрибор», г. Чебоксары |
Расходомеры-счетчики электромагнитные AVAN MAG (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей в полностью заполненных трубопроводах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99011-26 | ||||||||||||
| Действует | по 21.07.2031 | ||||||||||||
| Наименование | Расходомеры-счетчики электромагнитные | ||||||||||||
| Модель | AVAN MAG | ||||||||||||
| Приказы |
№1427 от
21.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3a455fbb-55ca-6772-2f19-e8ff4998015a | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Европрибор», РОССИЯ, 428018, Чувашская Республика, г. Чебоксары, ул. Б.С. Маркова, д. 8, к. 2, пом. 1, офис 5
Поверка
| Методика поверки / информация о поверке |
РТ-МП-2050-208-2025 ГСИ. Расходомеры-счетчики электромагнитные AVAN MAG. Методика поверки.
(с 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99011-26: Описание типа
2026-99011-26.pdf
|
Скачать | 299 КБ | |
|
99011-26: Методика поверки
РТ-МП-2050-208-2025
2026-mp99011-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Расходомеры-счетчики электромагнитные AVAN MAG (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей в полностью заполненных трубопроводах.
Описание
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - ПП) и вторичного преобразователя (далее - ВП). ПП представляет собой участок трубопровода из немагнитного материала, покрытого внутри футеровкой из диэлектрического материала, находящейся между полюсами электромагнита, и электродов, помещенных в поток жидкости. ВП обеспечивает питание цепи возбуждения магнитного поля расходомера, а также принимает и обрабатывает сигналы с ПП, вычисляет объемный расход, объем, формирует выходные аналоговые, частотноимпульсные и цифровые сигналы, хранит данные о накопленном объеме в энергонезависимой памяти, выводит информацию на индикатор в различных единицах расхода, объема.
ПП и ВП расходомеров могут быть жестко механически связаны (интегральное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Структура условного обозначения расходомеров приведена на рисунке 1.
AVAN MAG - - - - - - - - - - -
Х1 Х2 Х3 Х4 Х5 Х6 Х7 Х8 Х9 Х10 Х11 Х12
Рисунок 1 - Структура условного обозначения расходомеров
Таблица 1 - Расшифровка структуры условного обозначения расходомеров
|
Х1 |
Диаметр |
DN10- DN1000 |
10-1000 |
|
Х2 |
Давление |
PN10 |
10 |
|
PN 16 |
16 | ||
|
PN 25 |
25 | ||
|
PN 40 |
40 | ||
|
Х3 |
Вид |
Общепромышленное |
AA |
|
Взрывозащищенное |
Ex |
П Продолжение таблицы 1
|
Х4 |
Исполнение |
Интегральное (компактное) |
C |
|
Раздельное |
D | ||
|
Х5 |
Питание |
110-240V AC |
0 |
|
24V DC |
1 | ||
|
Автономное |
2 | ||
|
Х6 |
Материал корпуса |
Углеродистая сталь |
CS |
|
Нержавеющая сталь SS304 |
304 | ||
|
Нержавеющая сталь SS316 |
316 | ||
|
По запросу |
Z | ||
|
Х7 |
Футеровка |
Резина (каучук) |
1 |
|
PTFE |
2 | ||
|
PFA |
3 | ||
|
Керамика |
4 | ||
|
Каучук(неопрен) |
5 | ||
|
По запросу |
Z | ||
|
Х8 |
Материал электрода |
Нержавеющая сталь |
C |
|
Титан |
Ti | ||
|
Тантал |
Ta | ||
|
Хастеллой С |
HC | ||
|
Платина-иридий |
Pt | ||
|
По запросу |
Z | ||
|
Х9 |
Аналоговые выходы |
4-20мА/Частотно-импульсный |
1 |
|
Х10 |
Интерфейсные выходы |
Не оснащается |
0 |
|
RS485 |
RS485 | ||
|
HART |
HART | ||
|
GPRS |
GPRS | ||
|
Profibus DP |
DP | ||
|
Profibus PA |
PA | ||
|
Х11 |
Слот для карты памяти |
Не оснащается |
0 |
|
Есть |
1 | ||
|
Х12 |
Заземление |
Не поставляется |
0 |
|
Заземляющее кольцо сталь SS316 |
1 | ||
|
Заземляющее кольцо НС (Хастеллой С) |
2 | ||
|
Заземляющий электрод |
3 |
Внешний вид расходомеров приведен на рисунке 2.
Заводской номер расходомера в цифровом формате наносится на алюминиевую маркировочную табличку методом сублимации или лазерной гравировки, которая крепится на ПП и ВП. Макет маркировочной таблички приведен на рисунке 3.
В целях предотвращения несанкционированного доступа к элементам конструкции и клеммам кабельных соединений, предусмотрены места пломбирования при помощи проволоки с навесной пломбой или при помощи наклеек. Места пломбирования указаны на рисунке 4. Нанесение знака поверки на расходомеры не предусмотрено.
а)
г)
д)

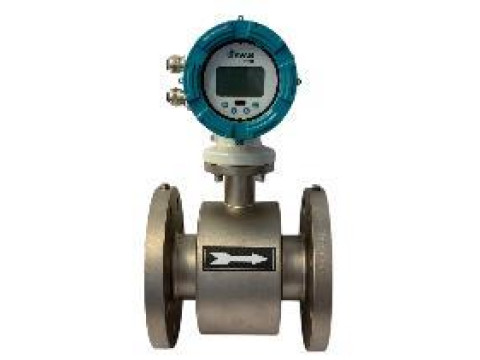

Рисунок 2 - Общий вид расходомеров-счетчиков электромагнитных AVAN MAG а) интегральное взрывозащищенное исполнение б) интегральное общепромышленное исполнение

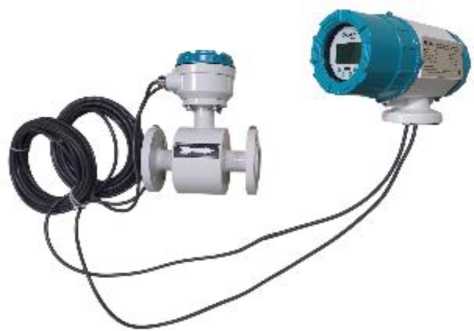

в) ПП раздельного исполнения г) ВП раздельного исполнения д) расходомер-счетчик раздельного исполнения

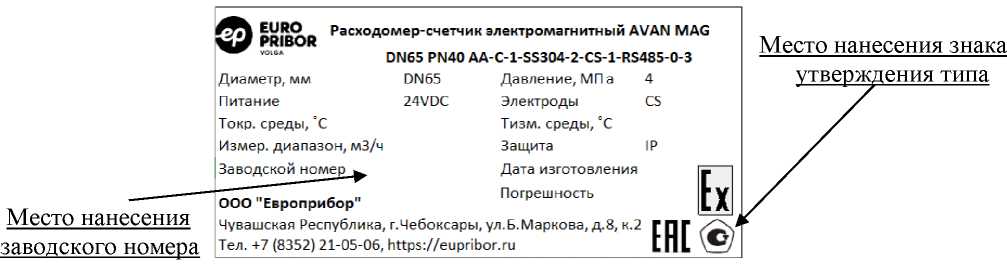

Рисунок 3 - Макет маркировочной таблички
Место пломбировки
от несанкционированного доступа

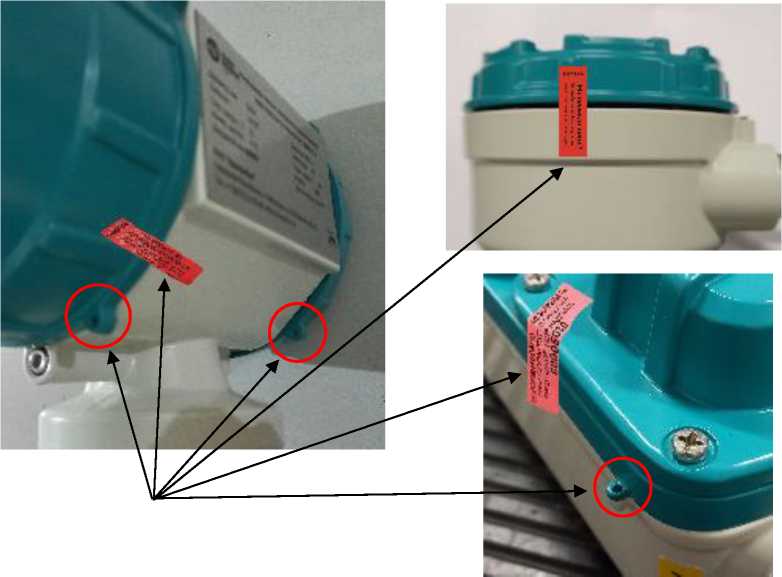

Рисунок 4 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на дисплее, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или токовый сигналы.
Идентификационные данные ПО расходомеров приведены в таблице 2.
аблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
V8.X |
|
Примечание: «Х» может принимать значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Технические характеристики
аблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
В соответствии с таблицей 4 |
|
Пределы основной допускаемой относительной погрешности измерения объемного расхода, объема, %: - при скорости потока 1,0 < v < 10,0 м/с - при скорости потока 0,3 < v < 1,0 м/с |
±0,5; ±0,31); ±0,21) ±(0,5 + 0,2/v)2) |
|
Пределы дополнительной допускаемой приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока, % |
±0,1 |
|
1) При специальной калибровке в динамическом диапазоне 1:10. Конкретное значение указывается на маркировочной табличке. 2) v - скорость потока, м/с, рассчитывается по формуле v = Qi/ (0,0009-n-(DN)2) где . Qi - значение объемного расхода в i-й контрольной точке, м3/ч; DN - номинальный диаметр, мм; п = 3,14. | |
Таблица 4 - Номинальные диаметры и диапазоны измерений расходомеров
|
Номинальный диаметр DN, мм |
Значения расхода (м3/ч) при скорости потока | ||
|
0,3 м/с |
1,0 м/с |
10,0 м/с | |
|
6 |
0,031 |
0,611 |
1,02 |
|
10 |
0,085 |
0,283 |
2,83 |
|
15 |
0,191 |
0,636 |
6,36 |
|
20 |
0,330 |
1,130 |
11,30 |
|
25 |
0,530 |
1,766 |
17,66 |
|
32 |
0,869 |
2,894 |
28,94 |
|
40 |
1,357 |
4,522 |
45,22 |
|
50 |
2,121 |
7,065 |
70,65 |
|
65 |
3,584 |
11,94 |
119,4 |
|
80 |
5,429 |
18,09 |
180,9 |
|
100 |
8,482 |
28,26 |
282,6 |
|
125 |
13,25 |
44,16 |
441,6 |
|
150 |
19,09 |
63,59 |
635,9 |
|
200 |
33,93 |
113,1 |
1131 |
|
250 |
53,01 |
176,7 |
1767 |
|
300 |
76,34 |
254,3 |
2543 |
|
350 |
103,9 |
346,7 |
3467 |
|
400 |
135,7 |
452,2 |
4522 |
|
450 |
171,8 |
706,5 |
7065 |
|
500 |
212,1 |
1017,4 |
10174 |
П Продолжение таблицы 4
|
600 |
305,4 |
1384,7 |
13847 |
|
700 |
415,6 |
1808,6 |
18086 |
|
800 |
542,9 |
2289,1 |
22891 |
|
900 |
662,8 |
2826 |
28260 |
|
1000 |
848,8 |
4069,4 |
40694 |
аблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное давление измеряемой среды, МПа1) |
4 |
|
Выходные сигналы преобразователя: - частотно-импульсный, Гц - токовый, мА - цифровые |
от 0 до 5000 от 4 до 20 RS-485 (Modbus RTU), HART, Profibus PA, Profibus DP |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
1000 1160 1463 |
|
Напряжение питания: - постоянного тока, В - переменного тока, В - постоянного тока от элемента питания, В |
от 18 до 36 от 110 до 240 3,6 |
|
Потребляемая мощность, не более: - переменного тока, Вт - постоянного тока, В^А |
20 20 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP68 |
|
Температура измеряемой среды, °С |
от -60 до +180 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа |
от -20 до +60 95 от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
1Ex db IIC T6...T3 Gb X |
|
1) в зависимости от заказа (конкретное значение указывается на маркировочной табличке) | |
аблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Срок средней наработки на отказ, ч, не менее |
150000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографическим способом, алюминиевую маркировочную табличку методом сублимации или лазерной гравировки.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный |
AVAN MAG |
1 шт. |
|
Паспорт |
26.51.52-001-20577440-2025 ПС |
1 экз. |
|
Руководство по эксплуатации |
26.51.52-001-20577440-2025.РЭ |
1 экз. |
Сведения о методах измерений
приведены в пункте 1.1 руководства по эксплуатации 26.51.52-001-20577440-2025.РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 №2356 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
ТУ 26.51.52-001-20577440-2025. Расходомеры-счетчики электромагнитные
AVAN MAG. Технические условия.
