Пирометры инфракрасные CEM
| Номер в ГРСИ РФ: | 99012-26 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | Фирма "Shenzhen Everbest Machinery Industry Co., Ltd.", Китай |
Пирометры инфракрасные CEM (далее по тексту - пирометры) предназначены для неконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99012-26 | ||||||||||||||||||||||||
| Действует | по 21.07.2031 | ||||||||||||||||||||||||
| Наименование | Пирометры инфракрасные | ||||||||||||||||||||||||
| Модель | CEM | ||||||||||||||||||||||||
| Модификации |
IR-861 IR-865 IR-869 IR-68 DT-830 DT-836 |
||||||||||||||||||||||||
| Приказы |
№1427 от
21.07.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4d38e3f3-18dd-28c1-4cd6-2f1c64a15efc | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Shenzhen Everbest Machinery Industry Co., Ltd., КИТАЙ, 19th Building, 5th Region, Baiwangxin Industry Park, Baimang, Xili, Nanshan, Shenzhen, 518108
Поверка
| Методика поверки / информация о поверке |
РТ-МП-527-207-2026 ГСИ. Пирометры инфракрасные CEM. Методика поверки.
(с 21.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99012-26: Описание типа
2026-99012-26.pdf
|
Скачать | 417.9 КБ | |
|
99012-26: Методика поверки
РТ-МП-527-207-2026
2026-mp99012-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Пирометры инфракрасные CEM (далее по тексту - пирометры) предназначены для неконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы.
Описание
Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой сигнал.
Пирометры изготавливаются в следующих моделях: IR-861, IR-865, IR-869, IR-68, DT-830, DT-836. Модели пирометров различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению и функциональным особенностям.
Пирометры представляют собой оптико-электронные устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектрический приемник и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее в виде цифрового сигнала текущего значения измеряемой температуры объекта. На корпусе пирометров расположены ж/к дисплей и функциональные кнопки.
Пирометры модели DT-836 могут также работать с внешними термоэлектрическими преобразователями (ТП) утвержденных типов с номинальной статистической характеристикой преобразования (НСХ) типа «К» (по ГОСТ Р 8.585-2001), которые подключаются с помощью мини-адаптера к соответствующему разъему на корпусе пирометра. Сигналы с внешнего ТП преобразуются внутренней микропроцессорной системой пирометра в цифровые сигналы, индицируемые в виде значений температуры на ж/к дисплее.
Питание пирометров осуществляется при помощи 2-х сменных элементов питания типа «ААА», или от одной батареи типа «Крона», 6LR61 (или аналогичной) в зависимости от модели.
Фотографии общего вида пирометров приведены на рисунках 1 - 6. Корпуса пирометров могут изготавливаться в различных цветовых решениях.
номера

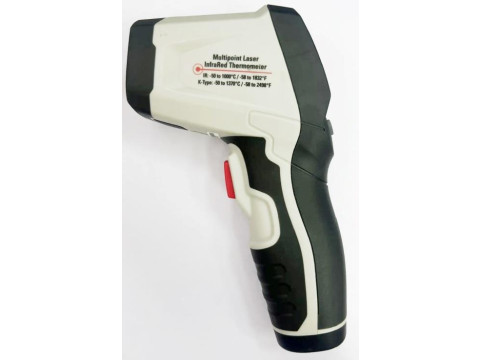

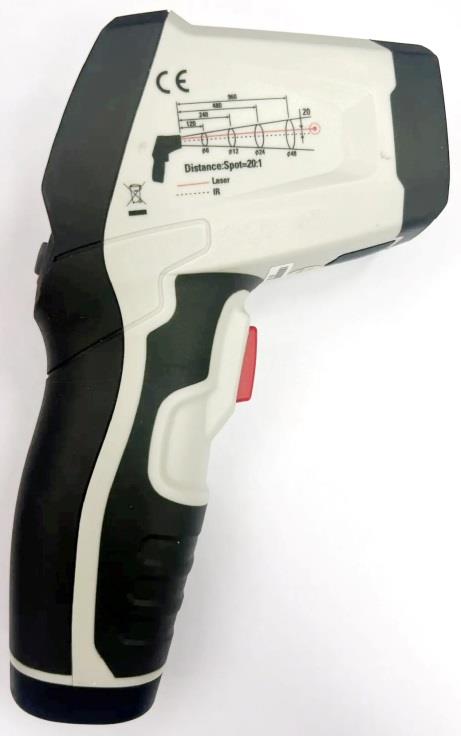

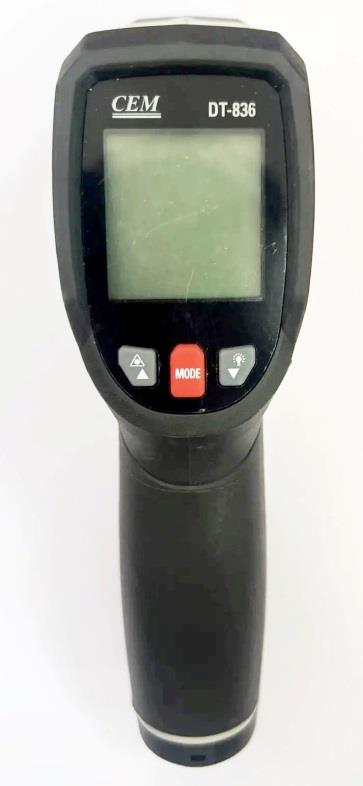

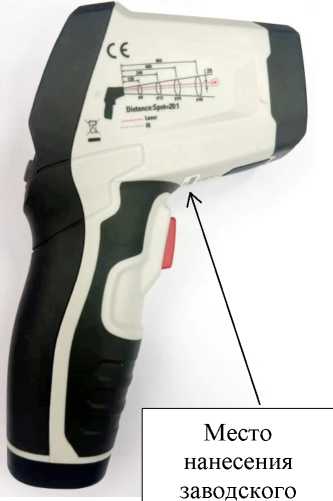

Общий вид пирометров модели DT-836
Рисунок 1

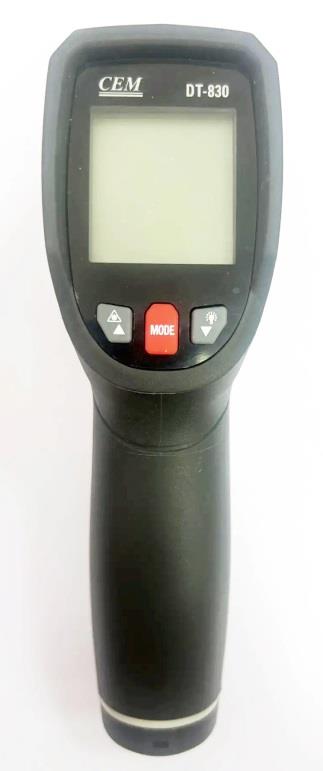

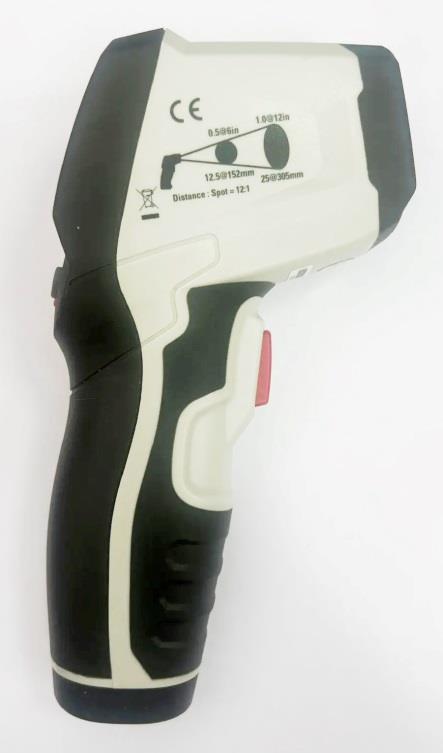

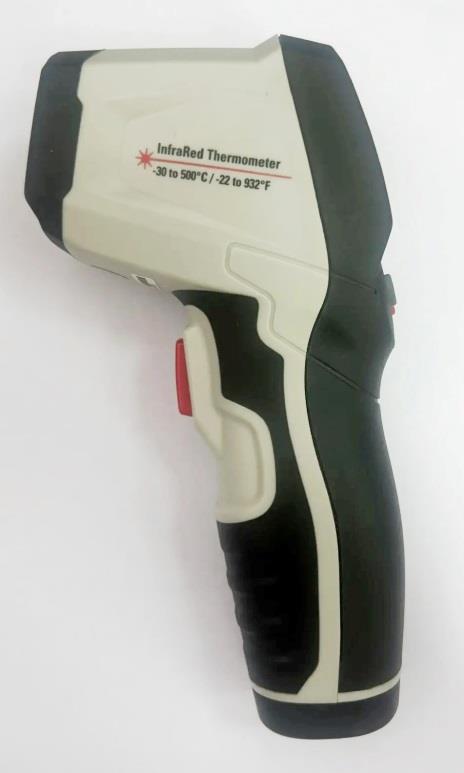

Рисунок 2 - Общий вид пирометров модели DT-830

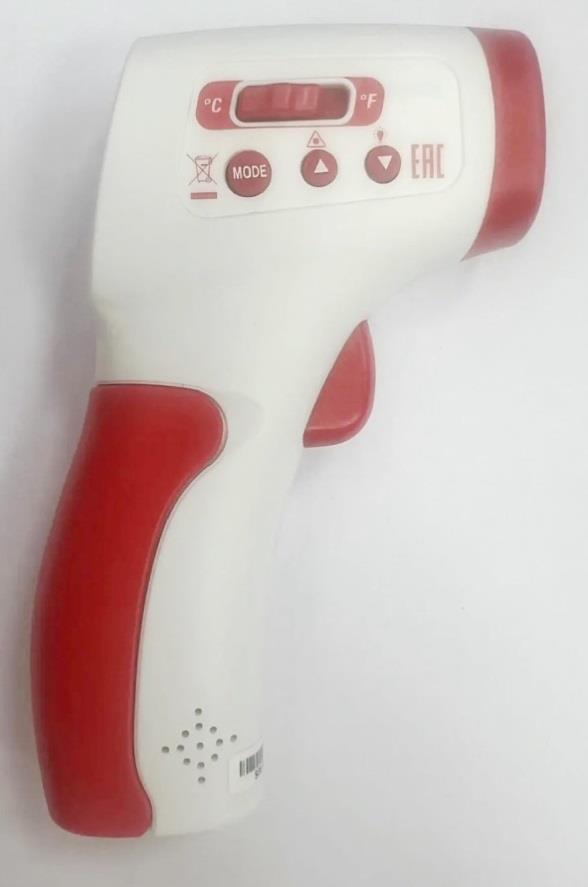

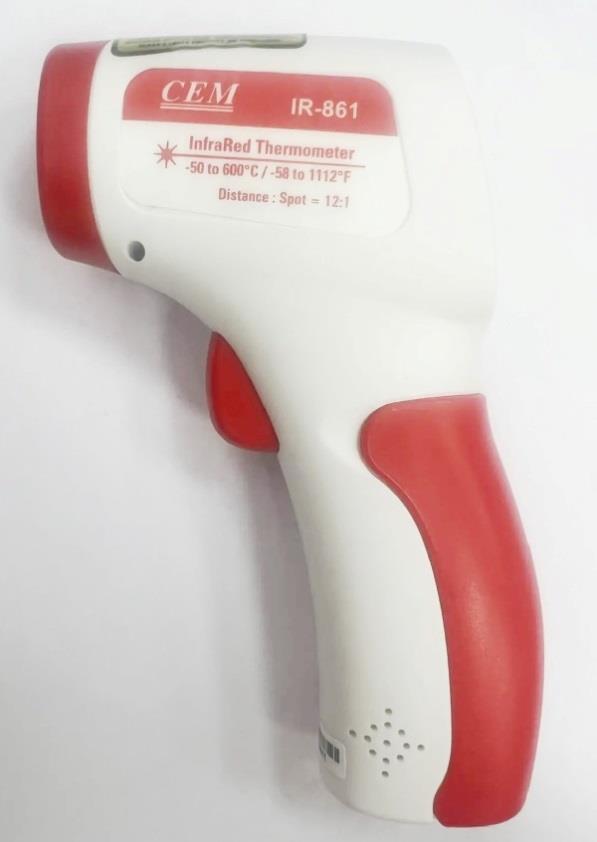

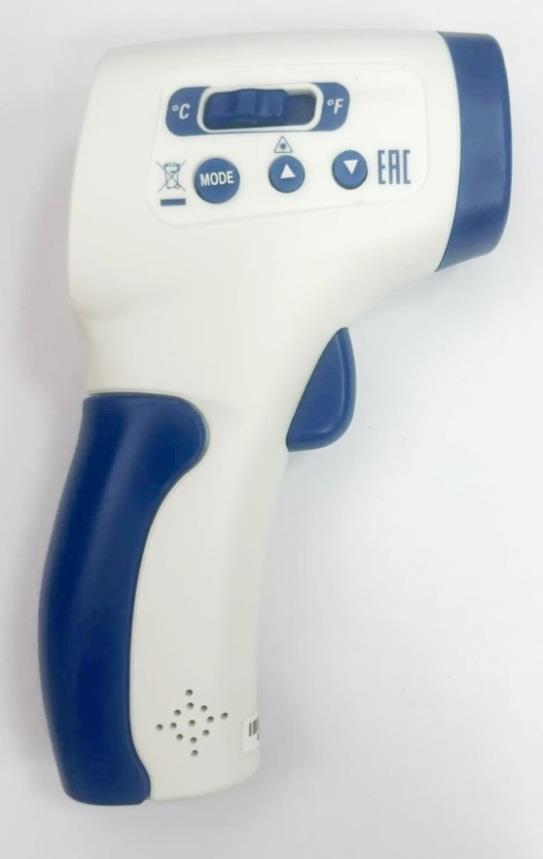

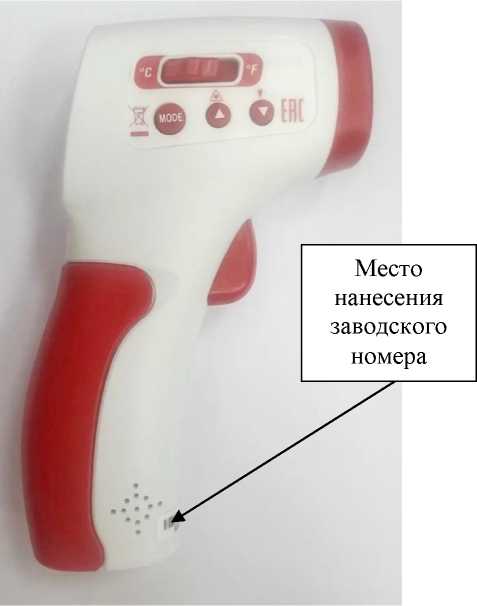

Рисунок 3 - Общий вид пирометров модели IR-861

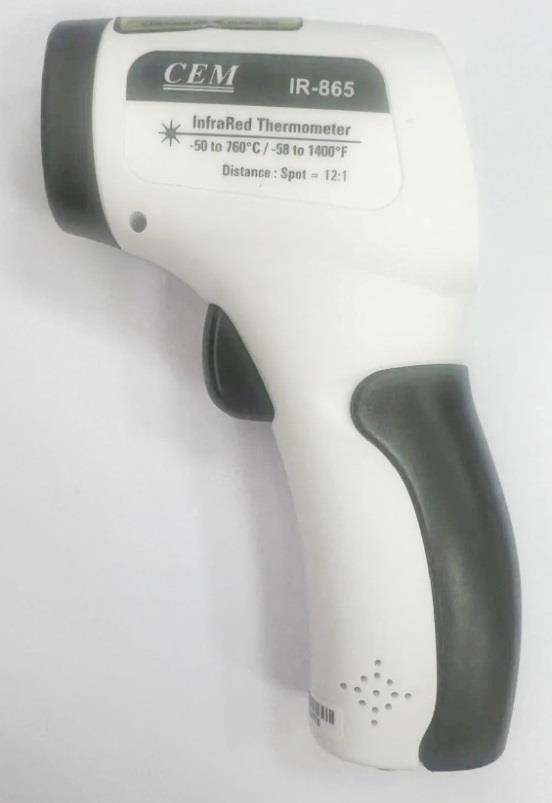

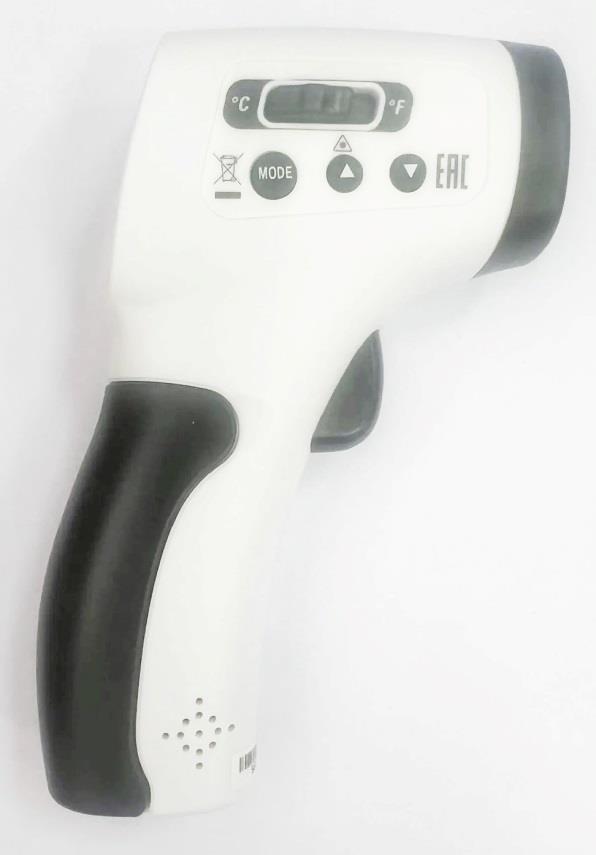

Рисунок 4 - Общий вид пирометров модели IR-865

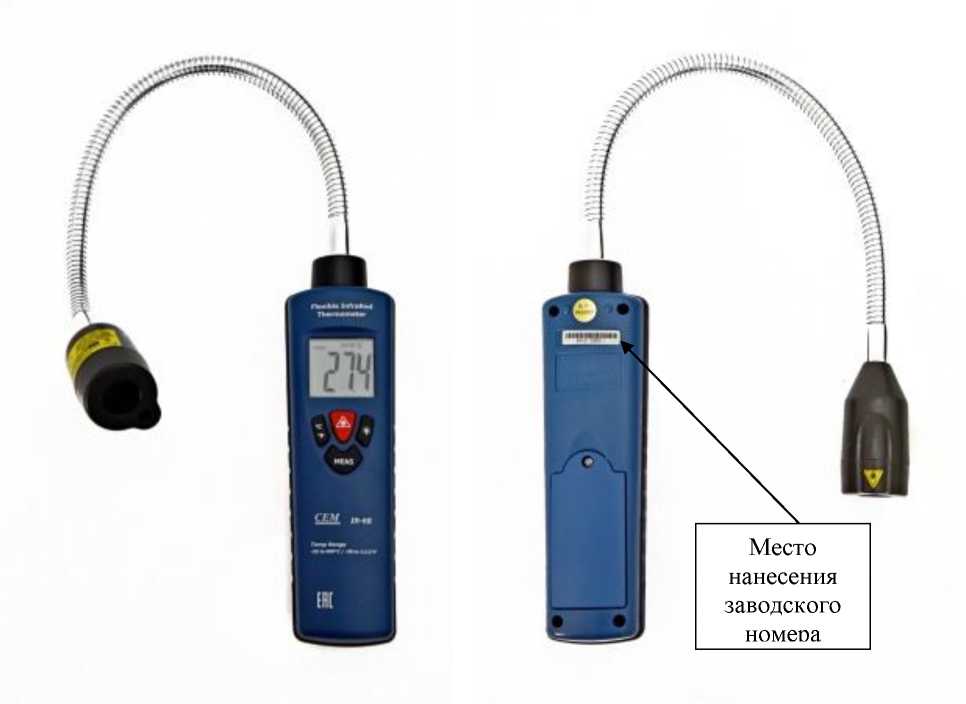

Рисунок 6 - Общий вид пирометров модели IR-68
Пломбирование пирометров не предусмотрено. Заводской номер пирометров инфракрасных CEM в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус пирометра. Конструкция пирометров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Пирометры имеют встроенное, метрологически значимое, программное обеспечение (ПО), которое используется для преобразования и обработки информации, полученной в процессе проведения измерений. Данное ПО загружается в пирометр на предприятии-изготовителе во время производственного цикла и недоступно для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО - недоступны.
Технические характеристики
Метрологические и технические характеристики пирометров в зависимости от модели приведены в таблицах 1-6. Показатели надежности приведены в таблице 7.
Таблица 1 - Метрологические и технические характеристики пирометров модели IR-861
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +600 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °С до -20 °С включ. - в диапазоне св. -20 °С до +20 °С включ. - в диапазоне св. +20 °С до +100 °С включ. |
±5,0 ±3,5 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
12:1 |
|
Коэффициент излучательной способности |
от 0,01 до 1,00 |
|
Масса, г, не более |
150 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
90x36x140 |
|
Напряжение питания, В |
3 (2 батареи типа «ААА») |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +50 от 10 до 90 (без конденсации) |
Таблица 2 - Метрологические и технические характеристики пирометров модели IR-865
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +760 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °С до -20 °С включ. |
±5,0 |
|
- в диапазоне св. -20 °С до +20 °С включ. |
±3,5 |
|
- в диапазоне св. +20 °С до +100 °С включ. |
±2,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
12:1 |
|
Коэффициент излучательной способности |
от 0,01 до 1,00 |
|
Масса, г, не более |
150 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
90x36x140 |
|
Напряжение питания, В |
3 (2 батареи типа «ААА») |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +50 от 10 до 90 (без конденсации) |
Таблица 3 - Метрологические и технические характеристики пирометров модели IR-869
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +1000 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °С до -20 °С включ. - в диапазоне св. -20 °С до +20 °С включ. - в диапазоне св. +20 °С до +100 °С включ. |
±5,0 ±3,5 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
20:1 |
|
Коэффициент излучательной способности |
от 0,01 до 1,00 |
|
Масса, г, не более |
150 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
90x36x140 |
|
Напряжение питания, В |
3 (2 батареи типа «ААА») |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +50 от 10 до 90 (без конденсации) |
Таблица 4 - Метрологические и технические характеристики пирометров модели DT-830
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -30 °С до -20 °С включ. - в диапазоне св. -20 °С до +20 °С включ. - в диапазоне св. +20 °С до +100 °С включ. |
±5,0 ±3,5 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
12:1 |
|
Коэффициент излучательной способности |
от 0,01 до 1,00 |
|
Масса, г, не более |
150 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
100x56x180 |
|
Напряжение питания, В |
3 (2 батареи типа «ААА») |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +50 от 10 до 90 (без конденсации) |
Таблица 5 - Метрологические и технические характеристики пирометров модели DT-836
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +1000 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °С до -20 °С включ. - в диапазоне св. -20 °С до +20 °С включ. - в диапазоне св. +20 °С до +100 °С включ. |
±5,0 ±3,5 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
|
Диапазон измерений ТЭДС (в температурном эквиваленте) при работе с внешними ТП, °C |
от -50 до +1370 |
|
Пределы допускаемой абсолютной погрешности измерений ТЭДС (в температурном эквиваленте) при работе с внешними ТП, °С (в диапазоне от -50 °С до +300 °С включ.) |
±1,5 |
|
Пределы допускаемой относительной погрешности измерений ТЭДС (в температурном эквиваленте) при работе с внешними ТП, % (в диапазоне св. +300 °С до +1370 °С) |
±0,5 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
20:1 |
|
Коэффициент излучательной способности |
от 0,01 до 1,00 |
|
Масса, г, не более |
150 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
100x56x180 |
|
Напряжение питания, В |
3 (2 батареи типа «ААА») |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +50 от 10 до 90 (без конденсации) |
Таблица 6 - Метрологические и технические характеристики пирометров модели IR-68
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +600 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, в диапазоне от -50 °С до -20 °С не включ, °С |
±5,0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, в диапазоне от -20 °С до +100 °С включ, °С |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры, в диапазоне св. +100 °С до +600 °С, % |
±2,0 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С - в диапазоне от -50°С до 200°С - свыше 200°С |
0,1 1 |
|
Показатель визирования |
8:1 |
|
Коэффициент излучательной способности |
0,95 (фиксированный) |
|
Масса, г, не более |
190 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
150x48x43 |
|
Напряжение питания, В |
9 (1 батарея типа «Крона», 6LR61 или аналогичная) |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более |
от 0 до +50 80 (без конденсации) |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на пирометры типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пирометр инфракрасный |
CEM (обозначение модели -в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Элементы или батарея питания согласно техническим характеристикам модели |
- |
- |
Сведения о методах измерений
приведены в разделе 10 «Проведение измерений» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 28243-96 Пирометры. Общие технические требования;
Стандарт предприятия фирмы-изготовителя SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD, Китай.
