Уровнемеры ультразвуковые РИЗУР-2090
| Номер в ГРСИ РФ: | 99015-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | РИЗУР (ООО "НПО РИЗУР"), г. Рязань |
Уровнемеры ультразвуковые РИЗУР-2090 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкости и сыпучих материалов в открытых или закрытых емкостях.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99015-26 | |||||||||||||||
| Действует | по 23.07.2031 | |||||||||||||||
| Наименование | Уровнемеры ультразвуковые | |||||||||||||||
| Модель | РИЗУР-2090 | |||||||||||||||
| Модификации |
РИЗУР-2090-2 РИЗУР-2090-12 |
|||||||||||||||
| Приказы |
№1459 от
23.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 11a709e3-30e5-3d6f-8b12-3fd6f7e61e7b | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «НПО РИЗУР», РОССИЯ, 390527, Рязанская область, Рязанский район, село Дубровичи, километр 14-й (автодорога Рязань-Спасск тер.), строение 4ж, офис 3
Поверка
| Методика поверки / информация о поверке |
МП-902-2025 ГСИ. Уровнемеры ультразвуковые РИЗУР-2090. Методика поверки
(с 23.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99015-26: Описание типа
2026-99015-26.pdf
|
Скачать | 134.3 КБ | |
|
99015-26: Методика поверки
МП-902-2025
2026-mp99015-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Уровнемеры ультразвуковые РИЗУР-2090 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкости и сыпучих материалов в открытых или закрытых емкостях.
Описание
Принцип действия уровнемеров основан на измерении расстояния до поверхности контролируемой среды, исходя из времени прохождения ультразвукового сигнала от чувствительного элемента до поверхности контролируемой среды и обратно. Электронный блок преобразует измеренное значение в цифровой и аналоговый (при наличии) выходные сигналы, а также выводит измеренное значение на дисплей.
Уровнемеры состоят из корпуса, внутри которого размещаются электронный блок и дисплей, присоединительного штуцера или фланца и чувствительного элемента.
Уровнемеры изготавливаются в двух модификациях, которые отличаются друг от друга диапазоном измерений:
- РИЗУР-2090-2;
- РИЗУР-2090-12.
Уровнемеры изготавливаются в общепромышленном и взрывозащищенном (Ex ia, Ex db, Ex tb) исполнениях.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв русского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров не предусмотрено.
Нанесение знака поверки на уровнемеры не предусмотрено.

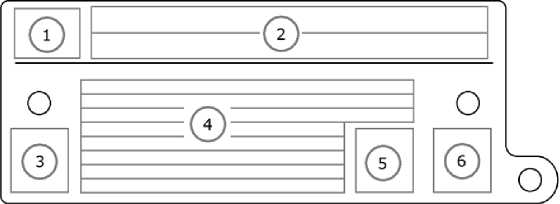

1 - товарный знак предприятия-изготовителя; 2 - наименование уровнемера; 3 - единый знак обращения продукции на рынке государств-членов Евразийского экономического союза;
4 - основные параметры уровнемера, дата изготовления и заводской номер, информация о сертификате соответствия ТР ТС 012; 5 - специальный знак взрывобезопасности;
6 - знак утверждения типа
Рисунок 1 - Общий вид (схема) маркировочной таблички

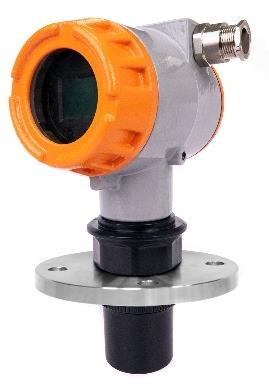

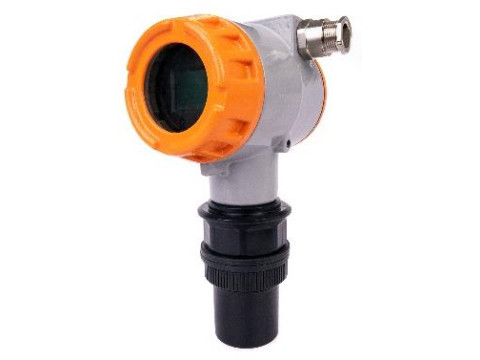

Рисунок 2 - Общий вид уровнемеров
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в значение уровня продукта, формирования выходных сигналов, настройки и диагностики. ПО загружается в уровнемеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер) ПО |
RU.12189681.00151/X/ |
|
Цифровой идентификатор ПО |
_ |
|
Примечание - «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня1), м - РИЗУР-2090-2 - РИЗУР-2090-12 |
от 0,15 до 2 от 0,5 до 12 |
|
Пределы допускаемой основной приведенной погрешности измерений уровня, % от диапазона измерений2) 3) |
±0,15; ±0,2; ±0,3; ±0,5 |
|
Пределы допускаемой приведенной погрешности преобразования значения измеренного уровня в токовый выходной сигнал, % от диапазона преобразования |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С на каждые 10 °С, % от диапазона измерений |
±0,03 |
|
1) Указано максимальное значение верхнего предела измерений, фактическое значение указывается в паспорте. 2) Фактическое значение указывается в паспорте. 3) Не менее ±3,1 мм. | |
|
Примечание - При снятии результатов измерений по выходному токовому сигналу, погрешность измерений уровня и погрешность преобразования значения измеренного уровня в токовый выходной сигнал суммируются алгебраически. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение постоянного тока, В: - уровнемеры исполнения Ex ia - уровнемеры исполнения Ex db, Ex tb или общепромышленного исполнения |
от 12 до 28 от 12 до 36 |
|
Выходные сигналы: - аналоговый токовый, мА - цифровой |
от 4 до 20 HART, Modbus RTU (RS-485) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +60 95 от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более1): - длина - ширина - высота |
140 120 180 |
|
Масса, кг, не более1) |
10 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga X 1Ex db IIC T6 Gb X Ex tb IIIC T80°C Db X |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP65, IP67 |
|
1) Без учета фланца. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
80000 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Уровнемер ультразвуковой |
РИЗУР-2090 |
1 шт. |
|
Паспорт |
12189681.407629.004ПС |
1 экз. |
|
Руководство по эксплуатации |
12189681.407629.004РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.6.2 «Принцип работы» руководства по эксплуатации 12189681.407629.004РЭ.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
12189681.407629.004 ТУ «Уровнемеры ультразвуковые РИЗУР-2090. Технические условия»
