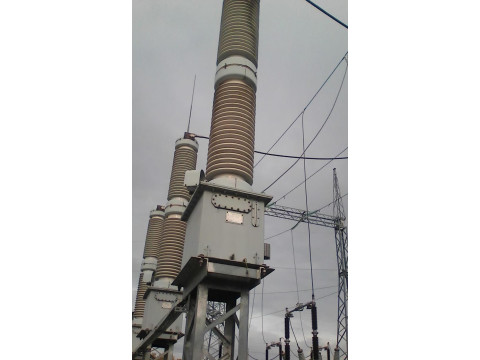

Трансформаторы напряжения емкостные НДЕ-220 У1
| Номер в ГРСИ РФ: | 99017-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Производственный комплекс ХК Электрозавод", г.Москва |
|
99017-26: Описание типа
2026-99017-26.pdf
|
Скачать | 200.5 КБ |
Трансформаторы напряжения емкостные НДЕ-220 У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99017-26 | |||||||||||||||
| Наименование | Трансформаторы напряжения емкостные | |||||||||||||||
| Модель | НДЕ-220 У1 | |||||||||||||||
| Приказы |
№1459 от
23.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6d8f7635-c824-c166-20ac-09a9781a2d39 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ОАО «ПК ХК Электрозавод», РОССИЯ, 107023, г. Москва, ул. Электрозаводская, д. 21
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
(с 23.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99017-26: Описание типа
2026-99017-26.pdf
|
Скачать | 200.5 КБ |
Описание типа
Назначение
Трансформаторы напряжения емкостные НДЕ-220 У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на методе емкостного деления и явлении электромагнитной индукции.
Трансформаторы являются однофазными, емкостными.
Трансформаторы состоят из емкостного делителя напряжения и электромагнитного устройства (далее - ЭМУ).
Емкостной делитель напряжения состоит из набора конденсаторов, смонтированных в виде колонны, с бумажно-масляной изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора.
ЭМУ представляет собой металлический бак, который подключается к выходу делителя. Внутри бака ЭМУ расположены герметично закрытые и заполненные трансформаторным маслом следующие элементы: промежуточный трансформатор, реактор, разрядник и фильтр. Тепловое расширение трансформаторного масла в ЭМУ компенсируется воздушной подушкой.
Трансформаторы имеют три вторичных обмотки. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на баке ЭМУ. Контактная коробка снабжена крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - вертикальное.
Нанесение знака поверки на трансформаторы не предусмотрено.
На боковой стенке корпуса ЭМУ каждого трансформатора размещена информационная табличка с указанием технических данных и заводского номера в виде цифрового обозначения, состоящего из арабских цифр, однозначно идентифицирующих каждый экземпляр. Заводской номер наносится на табличку технических данных трансформатора методом лазерной гравировки в месте, указанном на рисунке 1.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
К трансформаторам данного типа относятся трансформаторы напряжения емкостные НДЕ-220 У1 с заводскими номерами 1505202, 1505204, 1505206, 1505207.
Нанесение знака поверки на трансформаторы не предусмотрено.
Рабочее положение трансформаторов в пространстве - любое.

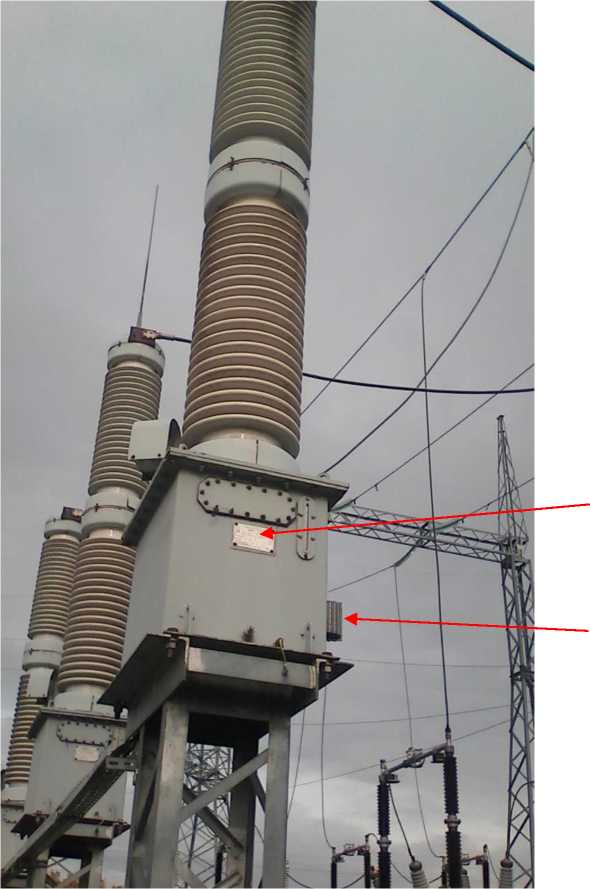

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А), обозначение места нанесения заводского номера и знака утверждения типа (В)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжения первичной обмотки, кВ |
220/^3 |
|
Значения номинальных напряжений вторичных обмоток, В - основных - дополнительной |
100/^3 100 |
|
Класс точности вторичных обмоток по ГОСТ 1983-2015 - основных - дополнительной |
0,2/0,2 3P |
|
Номинальные мощности вторичных обмоток, В^А - основных - дополнительной |
10/100 600 |
|
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка до отказа, ч, не менее |
262800 |
Знак утверждения типа
наносится на табличку технических данных трансформатора методом лазерной гравировки и титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор напряжения емкостной |
НДЕ-220 У1 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора.
Нормативные документы
Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.08.2023 г. № 1554
