Установки измерительные воздушно-тепловые ТЕХЭК-В

Назначение

Установки измерительные воздушно-тепловые ТЕХЭК-В (далее - установки) предназначены для измерений влажности (массовой доли и массового отношения влаги) в твердых, сыпучих и пастообразных материалах, а также массовой доли сухих веществ.

Описание

Принцип действия установки основан на термогравиметрическом (воздушно-тепловом) методе измерений, а именно - на измерении массы образца анализируемого вещества до и после его высушивания с последующим расчётом значений массовой доли влаги или массового отношения влаги, а также пересчетом в значения массовой доли сухих веществ.

Установка представляет совокупность средств измерений и вспомогательных устройств, функционально объединённых для выполнения измерений влажности.

В состав установки входят: воздушно-тепловая сушильная камера с блоком установки и регулирования температуры сушки, скомпонованные на едином основании, представляющем собой сварную конструкцию, обеспечивающую общую устойчивость, и снабжённую вытяжной трубой; а также размалывающее устройство, весы лабораторные с метрологическими характеристиками в соответствии с требованиями стандартизованной методики измерений на конкретное вещество (материал), бюксы, комплект вспомогательных устройств и принадлежностей.

Воздушно-тепловая сушильная камера предназначена для обезвоживания навесок измеряемого материала и имеет литой алюминиевый корпус. С лицевой стороны корпуса размещены дверцы для доступа к ячейкам. Каждая дверца обеспечивает доступ к ячейкам камеры. В каждой ячейке можно размещать одну или две бюксы на подставке. Сушильная камера снабжена защитным пластиковым кожухом. Петли дверей могут быть накладные или скрытые. Цвет ручек дверей чёрный, серый или оранжевый. Защитный пластиковый кожух - прозрачный или дымчатый (матовый).

В нижней части корпуса расположены блок установки и регулирования температуры сушки с индикацией текущей и заданной температуры для модификаций ТЕХЭК-В8 и ТЕХЭК-В10 и два блока для модификации ТЕХЭК-В12, кнопки таймера, каждая из которых соответствует определённой секции сушильной камеры, тумблер включения.

Установки выпускаются в трех модификациях: ТЕХЭК-В8, ТЕХЭК-В10 и ТЕХЭК-В12.

Модификация ТЕХЭК-В8 имеет одну сушильную камеру, разделенную на четыре секции (каждая секция состоит из двух ячеек).

Модификация ТЕХЭК-В10 имеет одну сушильную камеру, разделенную на две секции (каждая секция состоит из пяти ячеек).

Модификация ТЕХЭК-В12 имеет две независимые сушильные камеры, каждая из которых разделена на две секции (каждая секция состоит из трех ячеек); два блока установки и регулирования температуры, что обеспечивает возможность установления различных значений температуры в каждой секции и проведение независимых измерений в двух камерах при различных значениях температуры.

Общий вид установок модификаций ТЕХЭК-В8, ТЕХЭК-В10, ТЕХЭК-В12 представлен на рисунках 1-3. Общий вид боковой панели установок с указанием мест пломбировки, мест нанесения знака утверждения типа и заводского номера представлен на рисунке 4.

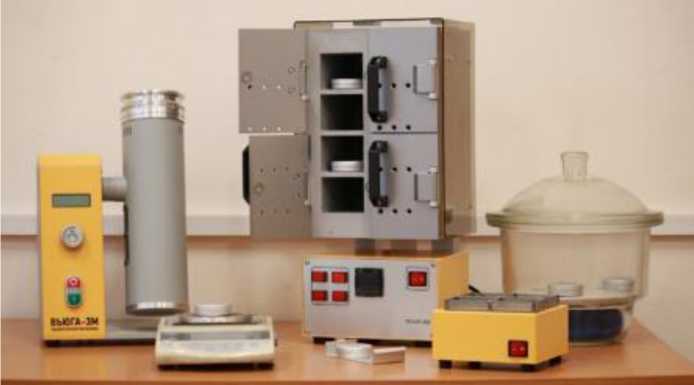

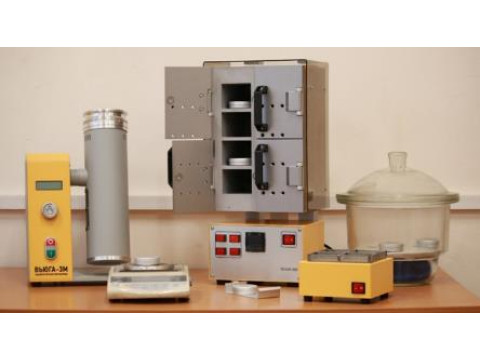

Рисунок 1 - Общий вид установок измерительных воздушно-тепловых ТЕХЭК-В (модификация ТЕХЭК-В8)

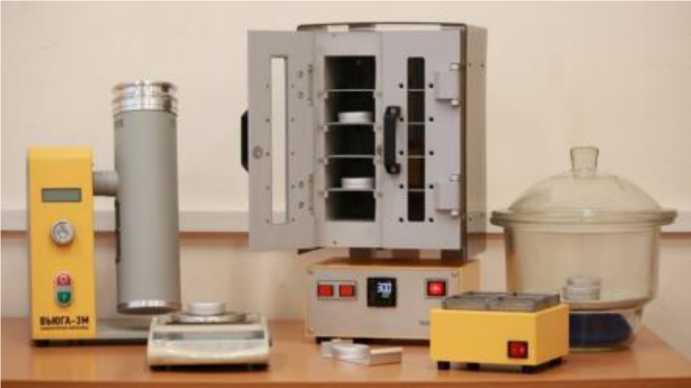

Рисунок 2 - Общий вид установок измерительных воздушно-тепловых ТЕХЭК-В (модификация ТЕХЭК-В10)

Рисунок 3 - Общий вид установок измерительных воздушно-тепловых ТЕХЭК-В (модификация ТЕХЭК-В12)

Место нанесения знака утверждения типа

Место нанесения

заводского номера

Рисунок 4 - Общий вид боковой панели установок измерительных воздушно-тепловых ТЕХЭК-В

Ограничение доступа к местам настройки, расположенным внутри корпуса установки, осуществляется путем нанесения пломбы в виде стикера-наклейки.

Нанесение знака поверки на установки не предусмотрено.

Заводской номер в буквенно-цифровом формате наносится типографским способом на наклейку, размещенную на боковой панели установки.

Программное обеспечение

Установки имеют встроенное программное обеспечение (далее - ПО).

Встроенное ПО выполнено на базе контроллера и обеспечивает следующие функции: вывод информации на блок управления и индикации, регистрацию и контроль температуры. Встроенное ПО размещается в микросхемах, которые имеют защиту от доступа и изменений.

Обновление метрологически значимой части ПО не предусмотрено. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Номер версии встроенного ПО выводится при помощи световой и звуковой индикации на кнопках таймера.

Идентификационные данные встроенного ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО_______________________________________

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации, а также на наклейку, размещенную на боковой панели установки.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации документа

28.21.2-008-47115880-2024 РЭ «Установка измерительная воздушно-тепловая ТЕХЭК-В. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений массовой доли, массовой (молярной) концентрации воды в твёрдых и жидких веществах и материалах, утвержденная Приказом Росстандарта от 14.04.2026 № 732 «Об утверждении Государственного первичного эталона единиц массовой доли, массовой (молярной) концентрации воды в твёрдых и жидких веществах и материалах и Государственной поверочной схемы для средств измерений массовой доли, массовой (молярной) концентрации воды в твёрдых и жидких веществах и материалах»

ГОСТ 10856-96 Семена масличные. Метод определения влажности

ГОСТ 13586.5-2015 Зерно. Метод определения влажности

ГОСТ 9404-88 Мука и отруби. Метод определения влажности

ГОСТ 26312.7-88 Крупа. Метод определения влажности

ТУ 28.21.2-008-47115880-2024 Установки измерительные воздушно-тепловые ТЕХЭК-В. Технические условия
