Преобразователи температуры измерительные TS
| Номер в ГРСИ РФ: | 99025-26 |
|---|---|
| Производитель / заявитель: | Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай |
Преобразователи температуры измерительные TS (далее по тексту - ПИ или преобразователи) предназначены для измерений и преобразования сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических) в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА и в цифровой сигнал коммуникационного протокола HART.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99025-26 | |||||||||||||||
| Действует | по 23.07.2031 | |||||||||||||||
| Наименование | Преобразователи температуры измерительные | |||||||||||||||
| Модель | TS | |||||||||||||||
| Модификации |
TS300 Модификации TS300: TS300-3W TS300-4W TS300L Модификации TS300L: TS300L-3W TS300L-4W TSR300 |
|||||||||||||||
| Приказы |
№1459 от
23.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8e992c09-14fe-7953-5554-3b3d5aadec0f | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, КИТАЙ, 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-714-207-2026 ГСИ. Преобразователи температуры измерительные TS. Методика поверки
(с 23.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99025-26: Описание типа
2026-99025-26.pdf
|
Скачать | 125.5 КБ | |
|
99025-26: Методика поверки
РТ-МП-714-207-2026
2026-mp99025-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Преобразователи температуры измерительные TS (далее по тексту - ПИ или преобразователи) предназначены для измерений и преобразования сигналов первичных измерительных преобразователей (термопреобразователей сопротивления, преобразователей термоэлектрических) в унифицированный электрический выходной сигнал постоянного тока от 4 до 20 мА и в цифровой сигнал коммуникационного протокола HART.
Описание
Принцип действия преобразователей основан на измерении и преобразовании входных сигналов, поступающих от первичных термопреобразователей, имеющих выходной сигнал в виде электрического сопротивления или напряжения постоянного тока, в унифицированные аналоговые сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом стандарта HART.
Сигнал с подключенного термопреобразователя сопротивления (далее по тексту - ТС) или преобразователя термоэлектрического (далее по тексту - ТП) поступает на вход преобразователя, где преобразуется с помощью аналого-цифрового преобразователя (АЦП) в дискретный сигнал. Далее дискретный сигнал обрабатывается с помощью встроенного микропроцессора и поступает на цифро-аналоговый преобразователь, где происходит преобразование в унифицированные сигналы силы постоянного тока, на которые с помощью частотного модулятора накладывается сигнал HART-протокола.
ПИ конструктивно выполнены в виде корпуса из поликарбоната цилиндрической или прямоугольной формы с расположенными на нем клеммами для подключения ТС и ТП и клеммами для вывода выходного сигнала и для подачи напряжения питания. Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы.
Модель TS300 преобразователей имеет взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь «та».
ПИ изготавливаются следующих моделей: TS300 (стандартное исполнение), TS300L (низкотемпературное исполнение), TSR300 (исполнение для монтажа на DIN -рейку). Модели TS300L и TS300 имеют модификации TS300-3W, TS300L-3W, TS300-4W, TS300L-4W, отличающиеся схемой соединений внутренних проводников (3-х или 4-х проводная).
Структура условного обозначения моделей ПИ приведена на рисунке 1. Расшифровка структуры условного обозначения исполнений приведена в таблице 1.
TS -
1 2 3 4 5
Рисунок 1 - Структура условного обозначения моделей ПИ
Таблица 1 - Расшифровка структуры условного обозначения ПИ
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
TS |
Преобразователь температуры измерительный |
|
2 |
Настроенный диапазон измерений температуры |
(Х ~ Y) |
Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры. |
|
3 |
Модель |
TSR3 |
TSR300 |
|
TS3L |
TS300L | ||
|
TS3 |
TS300 | ||
|
4 |
Тип первичного измерительного преобразователя |
Р2 |
Pt100 (а=0,00385 °С-1) 3-х проводная схема подключения |
|
Р1 |
Pt100 (а=0,00385 °С-1) 4-х проводная схема подключения | ||
|
P3 |
PtlOOO (а=0,00385 °С-1) 3-х проводная схема подключения | ||
|
P4 |
PtlOOO (а=0,00385 °С-1) 4-х проводная схема подключения | ||
|
К |
K | ||
|
N |
N | ||
|
J |
J | ||
|
E |
Е | ||
|
Т |
T | ||
|
R |
R | ||
|
S |
S | ||
|
B |
B | ||
|
5 |
Настройки сигнализации |
Без обозначения |
По умолчанию срабатывает сигнал тревоги высокого уровня |
|
L |
По умолчанию срабатывает сигнал тревоги низкого уровня |

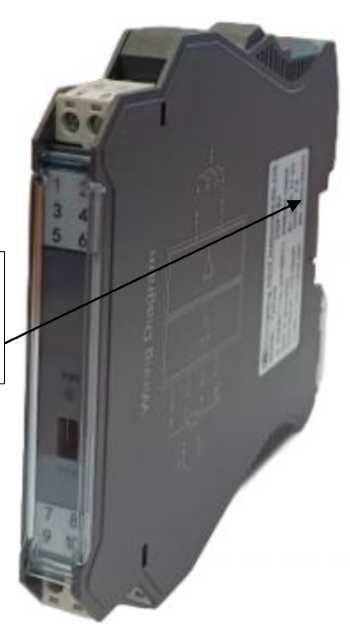

Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунке 1.
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на этикетку (наклейку), приклеенную на корпус.
Пломбирование преобразователей не предусмотрено. Нанесение знака поверки на ПИ не предусмотрено.
места
нанесения
заводского
номера

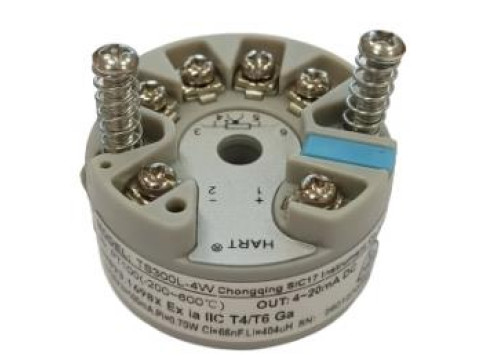

Рисунок 1 - Общий вид преобразователей температуры измерительных TS
Программное обеспечение
Программное обеспечение (далее - ПО) преобразователей состоит только из метрологически значимого встроенного ПО, устанавливаемого в энергонезависимую память преобразователей во время производственного цикла. Встроенное ПО недоступно для внешней модификации. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного программного обеспечения недоступны.
Технические характеристики
Метрологические и технические характеристики ПИ приведены в таблицах 2-4. Показатели надежности приведены в таблице 5.
Таблица 2 - Метрологические характеристики_________________________________________
|
Условное обозначение НСХ ЧЭ преобразо-вателя(1) |
Диапазон измерений температуры(2), °С |
Минимальный интервал измерений3), °С |
Пределы допускаемой основной приведенной к интервалу измерений погрешности, %(4) |
Пределы допускаемой основной абсолютной погрешности измерений температуры^), °С |
|
Pt100 (а=0,00385 °С-1) |
от -200 до +600 |
10 |
±0,1; ±0,15; ±0,2; ±0,5; ±1,0 |
±0,1 |
|
Pt1000 (а=0,00385 °С-1) |
от -200 до +350 |
10 |
±0,1; ±0,15; ±0,2; ±0,5; ±1,0 |
±0,15 |
|
K |
от -40 до +1200 |
50 |
±0,1; ±0,15; ±0,2; ±0,5; ±1,0 |
±0,5 |
|
N |
от -40 до +1200 |
50 |
±0,1; ±0,15; ±0,2; ±0,5; ±1,0 |
±0,5 |
|
J |
от -40 до +800 |
50 |
±0,1; ±0,15; ±0,2; ±0,5; ±1,0 |
±0,5 |
|
Е |
от -40 до +750 |
50 |
±0,1; ±0,15; ±0,2; ±0,5; ±1,0 |
±0,5 |
|
T |
от -40 до +350 |
50 |
±0,1; ±0,15; ±0,2; ±0,5; ±1,0 |
±0,5 |
|
R |
от 0 до +1300 |
100 |
±0,1; ±0,15; ±0,2; ±0,5; ±1,0 |
±1,0 |
|
S |
от 0 до +1300 |
100 |
±0,1; ±0,15; ±0,2; ±0,5; ±1,0 |
±1,0 |
|
B |
от 600 до +1700 |
100 |
±0,1; ±0,15; ±0,2; ±0,5; ±1,0 |
±1,0 |
|
(1) Типы НСХ ЧЭ и класс допуска соответствуют: ГОСТ 6651 «Pt100», «PtlOOO») и ГОСТ Р 8.585-2001 (для типов «К», «N», «Е», «J», «Т (2) Преобразователи поставляются с настроенными типом НС измерений. Диапазон измерений температуры конкретного ПИ находится измерений температуры, указанного в таблице и приведен в пасг и в маркировке преобразователя. (3) Интервал измерений равен алгебраической разности верхнего и настроенного диапазона измерений температуры, °С. (4) Значение допускаемой основной погрешности выбирает установленных в процентах от настроенного диапазона измерений, или в от того, что больше. Пределы допускаемой погрешности компенсации холодного спа «К», «N», «Е», «J», «Т», «R», «S» равны ±0,5 °С и не входят в ук погрешности. |
-2009 (для типов "», «R», «S», «В»). ’Х и диапазоном внутри диапазона юрте на изделие нижнего пределов ся из значений, °С, в зависимости я для типов НСХ азанные значения | |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к интервалу измерений погрешности, вызванной влиянием изменения температуры окружающей среды от нормальных условий измерений (от +20 °С до +25 °С включ.) на каждые 10 °С, % |
±0,1 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +25 включ. |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного сигнала преобразователей |
от 4 до 20 мА + HART |
|
Напряжение питания постоянного тока, В |
от 12 до 28 (24 (1)) |
|
Габаритные размеры корпуса, мм, не более - диаметрхвысота (TS300, TS300L) - длинахвысотахширина (TSR300) |
44x23,5 120х110х13 |
|
Масса, г, не более |
200 |
|
Степень защиты оболочки по ГОСТ 14254-2015 (для модели TS300) |
IP40 |
|
Рабочие условия эксплуатации в зависимости от модели: - температура окружающей среды, °С - TS300, - TSR300 - TS300L |
от -60 до +55; от -60 до +60 от -40 до +85; от -60 до +55; от -60 до +60 |
|
Маркировка взрывозащиты (для модели TS300) |
0Ex ia IIC T4 Ga X 0Ex ia IIC T6 Gа X |
|
(1) - номинальное значение. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность ПИ
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Преобразователь температуры измерительный |
TS |
1 шт. |
модель в соответствии с заказом |
|
Паспорт |
- |
1 экз. |
- |
Сведения о методах измерений
приведены в разделе 9 «Проведение измерений» Паспорта.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай
