Устройства релейной защиты SRP

Назначение

Устройства релейной защиты SRP (далее - устройства) предназначены для измерений активной и реактивной электрической энергии, активной, реактивной электрической мощности, напряжения переменного тока, силы переменного тока, тока утечки, коэффициента мощности, сигналов от термопреобразователей сопротивления в температурном эквиваленте, сопротивления изоляции, измерений показателей качества электроэнергии: частоты и коэффициента п-гармонической составляющей тока, а также для управления и защиты отходящих линий низкого напряжения.

Описание

Принцип действия устройств основан на аналогово-цифровом преобразовании входных аналоговых сигналов, их цифровой обработке с последующим отображением результатов измерений на дисплее устройств, их регистрации и хранении в памяти устройств и (или) передаче измерений по цифровым интерфейсам связи в информационные системы более высокого уровня.

Конструктивно устройства состоят из единого измерительного блока с жидкокристаллическим дисплеем (далее - ЖК-дисплей) (модификации SRP-F и SRP-MJ); из отдельного ЖК-дисплея и измерительного модуля (модификация SRP-MD). Модификация SRP-MD дополнительно имеет в комплектности модули для измерения сопротивления изоляции (модуль SRP-KR) и для измерения сигналов от термопреобразователей сопротивления в температурном эквиваленте (модуль SRP-KT).

Также все модификации имеют в комплектности датчики тока, которые имеют различный функционал:

- датчики SRP-MTA имеют номиналы 1 А (SRP-MTA-1A), 5 А (SRP-MTA-5A), 25 А (SRP-MTA-25A),   100 А (SRP-MTA-100A),   300 А (SRP-MTA-300A),

400 А (SRP-MTA-400A-T) и 800 А (SRP-MTA-800A-T) и предназначены для измерения силы переменного тока;

- датчики SRP-MIR имеют номинал 1 А (SRP-MIR-1A) и предназначены для измерения тока утечки.

Все модификации устройств релейной защиты при последовательном подключении датчика SRP-MTA-5A и измерительного трансформатора, не входящего в комплектность устройств, со значением номинального тока вторичной обмотки 5 А и значениями номинального тока первичной обмотки до 5000 А имеют верхний предел диапазона показаний, равный значению номинального тока первичной обмотки измерительного трансформатора.

Структура условного обозначения модификаций устройств:

Рисунок 1 - Структурная схема обозначений устройств модификации SRP-F

Рисунок 2 - Структурная схема обозначений устройств модификации SRP-MJ

SRP-MD  - Х Х Х Х Х Х Х Х Х

Тип ЖК-дисплея:

В - Монохромный;

Н - Цветной_______________

Тип дискретного выхода:

А - DO2 нормально разомкнутый контакт;

В - DO2 нормально замкнутый контакт Тип интерфейса связи:

B - 2 порта RS-485;

C - 1 порт PROFIBUS DP и 1 порт RS-485;

D - 2 порта PROFIBUS DP;

E - 2 порта Ethernet (ТСР) и 1 порт RS-485;

F - 2 порта Ethernet (Profinet) RS-485__________

Наличие аналогового выхода:

А - 1 аналоговый выход от 4 до 20 мА силы постоянного тока__________________________________

Наличие и количество дискретных входов и выходов:

А - 10 дискретных входов (24 В DC) и 5 дискретных выходов;

B - 10 дискретных входов (220 В AC/DC) и 5 дискретных выходов______________________________________________

Обозначение частоты сети:

| 5 - 50 Гц___________________'_______________________________________________

Обозначение питания устройства:

А - от 95 до 250 В напряжения переменного/постоянного тока_____________

Обозначение входного напряжения:

| 6 - от 220 до 400 В/ от 380 до 690 в'_____________________________________________

Обозначение языка интерфейса:

Е - Английский и русский_____________________________________________________

Обозначение типа и модификации средства измерений

Рисунок 3 - Структурная схема обозначений устройств модификации SRP-MD

Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

Общий вид устройств с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 4 - 6. Нанесение знака поверки на устройства не предусмотрено. Пломбирование мест настройки (регулировки) устройств не предусмотрено.

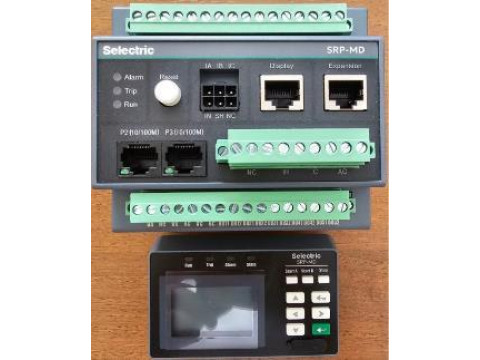

Рисунок 4 - Общий вид устройств модификации SRP-MD с указанием места нанесения заводского номера и знака утверждения типа

Место нанесения заводского номера

Место нанесения знака утверждения типа

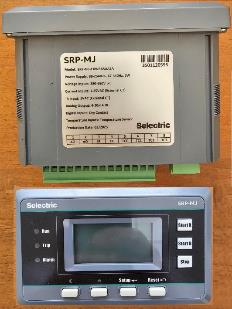

Рисунок 5 - Общий вид устройств модификации SRP-MJ с указанием места нанесения заводского номера и знака утверждения типа

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 6 - Общий вид устройств модификации SRP-F с указанием места нанесения заводского номера и знака утверждения типа

Место нанесения заводского номера

Место нанесения знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) устройств состоит из встроенного и внешнего ПО.

Внешнее ПО предназначено для конфигурирования устройств и является метрологически незначимым.

Конструкция устройств исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Встроенное ПО является метрологически значимым.

Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО устройств приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Примечания:

1. - * - диапазон измерений силы переменного тока зависит от номинала подключенного датчика SRP-MTA;

2. п - номер гармонической составляющей в диапазоне от 2 до 50.

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Описание и работа» документа «Устройства релейной защиты SRP. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 года № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»

ТУ 27.12.1-001-88394952-2025 «Устройства релейной защиты SRP. Технические условия»
