Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG-H

Назначение

Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG-H (далее - счетчики) предназначены для измерений объема природного газа по ГОСТ 5542-22, приведенного к температуре плюс 20 °С или к стандартным условиям по ГОСТ 2939-63.

Описание

Принцип работы счетчиков основан на методе измерений разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени пропорциональна скорости потока и объемному расходу газа. По измеренным значениям объемного расхода при рабочих условиях, давления и (или) температуры газа по стандартизованным алгоритмам вычисляют объем газа, приведенный к температуре плюс 20 °С или к стандартным условиям по ГОСТ 2939-63. Информация о плотности газа при стандартных условиях, содержании азота и диоксида углерода задается в виде условнопостоянных величин.

В состав счетчиков могут входить:

- преобразователь расхода ультразвуковой (далее - УПР) с установленными ультразвуковыми приемо-передатчиками;

- встроенный преобразователь температуры;

- встроенный преобразователь давления;

- электронный блок (далее - ЭБ) со встроенным вычислителем расхода (далее - ВР), который осуществляет прием - передачу сигналов от ультразвуковых приемо-передатчиков, преобразователей давления, температуры, их преобразование, вычисление объема газа, приведенного к температуре плюс 20 °С или к стандартным условиям, с последующим формированием цифровых выходных сигналов. ЭБ устанавливается на УПР;

- встроенный программируемый модуль (далее-МРБ2), обеспечивающий переключение на сотовые сети предустановленных/резервных операторов, в случае отсутствия сигнала сотовой сети основного оператора и (или) слот для установки съемных SIM-карт стандартизированных форматов 2FF (mini-SIM), 3FF (micro-SIM), 4FF (nano-SIM);

- внутренняя антенна;

- разъем для подключения внешней антенны (опционально).

Счетчики изготавливаются по заказу в любой цветовой гамме.

Счетчики изготавливаются в модификациях C и S, которые отличаются формой корпуса УПР. Счетчики модификации S изготавливаются типоразмеров G4, G6, G10, которые отличаются диапазонами объемного расхода газа в рабочих условиях. Счетчики опционально могут быть оснащены встроенным запорным клапаном класса А в соответствии требованиями ГОСТ 9544-2015. Направления потока газа указаны на корпусе УПР.

Счетчики выпускаются в исполнениях С1Т и C1TP. Счетчики исполнения С1Т не имеют встроенного преобразователя давления и предназначены для измерений объема газа, приведенного к температуре плюс 20 °С. Счетчики исполнения С1ТР имеют в своем составе преобразователь давления и предназначены для измерений объема газа, приведенного к стандартным условиям по ГОСТ 2939-63.

Счетчики модификации С имеют исполнения Г и Д, которые отличаются значениями допускаемой относительной погрешности и количеством пар приемопередатчиков.

В зависимости от диапазонов температуры окружающей и измеряемой среды счетчики имеют исполнения М, М1, М2, М3 и Х.

Знак утверждения типа наносится на маркировочную табличку методом аппликации или лазерной гравировки. Заводской номер, состоящий из шести арабских цифр, наносится на маркировочную табличку, закрепленную на корпусе ЭБ. Формат и место нанесения заводского номера и знака утверждения типа представлены на рисунках 9, 10.

Ограничение доступа к местам настройки (регулировки), расположенным в ЭБ, осуществляется путем установки свинцовых пломб. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знаков поверки представлены на рисунках 7, 8.

В зависимости от исполнения счетчики могут обеспечивать выполнение следующих функций:

- введение и регистрацию значений условно-постоянных величин;

- защиту от несанкционированного доступа к параметризации и архивам;

- передачу измеренных данных, параметров настройки и архивной информации;

В счетчиках осуществляется архивирование в энергонезависимой памяти и вывод на показывающее устройство результатов измерений, архивов событий и параметров функционирования, а также значений условно-постоянных параметров.

В зависимости от исполнения счетчики обеспечивают индикацию следующих параметров:

- отношения коэффициентов сжимаемости при рабочих и стандартных условиях;

- текущего значения объемного расхода газа при рабочих условиях;

- текущего значения объемного расхода газа, приведенного к температуре плюс 20 °С или к стандартным условиям;

- текущего значения температуры измеряемой среды;

- текущего значения давления измеряемой среды;

- текущего значения скорости потока измеряемой среды;

- текущего значения скорости звука;

- текущего значения накопленного объема газа, приведенного к температуре плюс 20 °С или к стандартным условиям, за отчетный период;

- текущих параметров даты и времени;

- суммарного накопленного рабочего объема газа, приведенного к температуре плюс 20 °С или к стандартным условиям;

- параметров функционирования счетчика.

В счетчиках предусмотрена автоматическая самодиагностика и проверка нулевых и контрольных значений измеряемых величин.

Счетчики поддерживают удаленно настраиваемое посредством единого пульта управления системами телеметрии региональных газовых компаний (далее - ЕПУ СТМ РГК) расписание передачи данных.

С помощью проводного интерфейса RS-485 или беспроводных GSM, Bluetooth к счетчику может быть подключено внешнее технологическое ПО «АРМ «UFG View», обеспечивающее выполнение следующих функций:

- самодиагностику работы счетчика;

- определение загрязненности ультразвуковых датчиков;

- определение параметров состояния потока (завихрение, асимметрия)

- визуализацию скоростей потока - построение эпюры скоростей;

- встроенные инструменты для калибровки, поверки и настройки работы счетчика;

- выгрузку архивных и диагностических данных, событий, внештатных ситуаций за выбранный отчетный период.

Общий вид счетчиков представлен на рисунках 1-6.

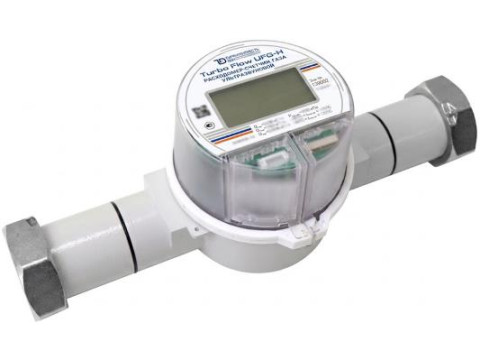

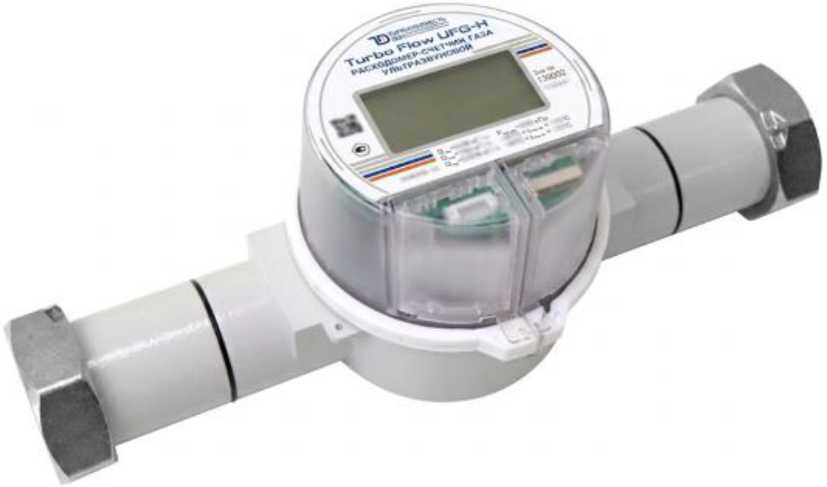

Рисунок 1 - Счетчики модификации С накидными гайками

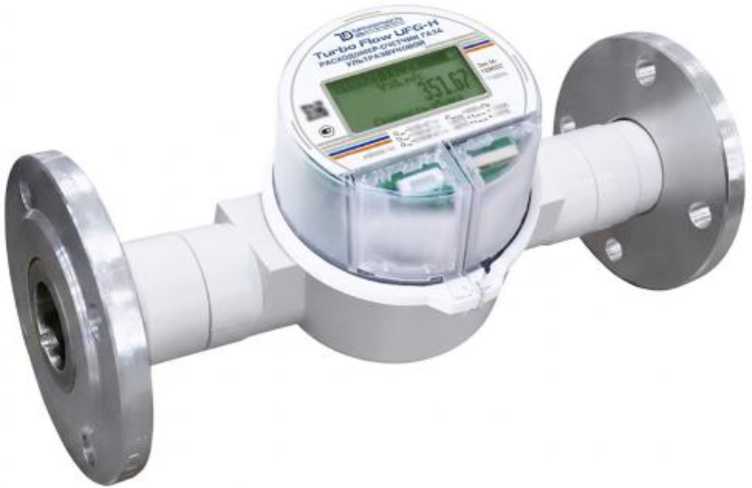

Рисунок 2 - Счетчики модификации С с фланцевым соединением

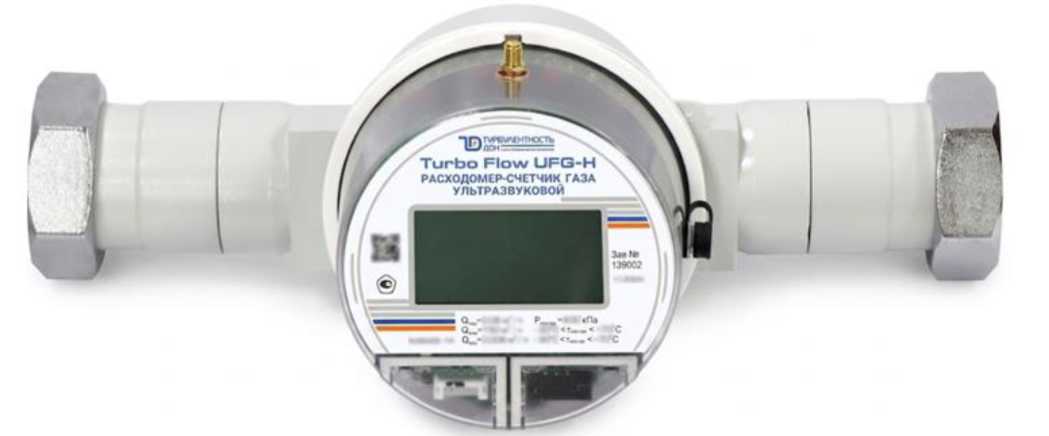

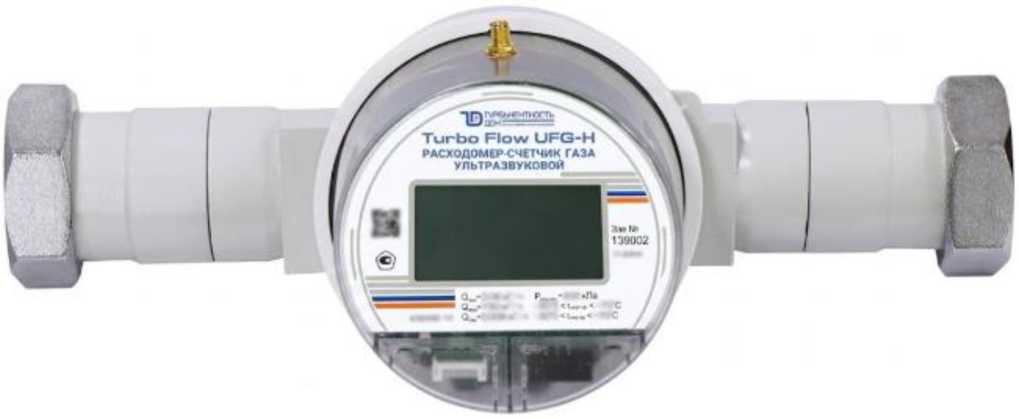

Рисунок 3- Счетчики модификации С с выходом под антенну

Рисунок 4 - Счетчики модификации С с выходом под антенну и разъемом для подключения к внешним устройствам опроса и сбора информации

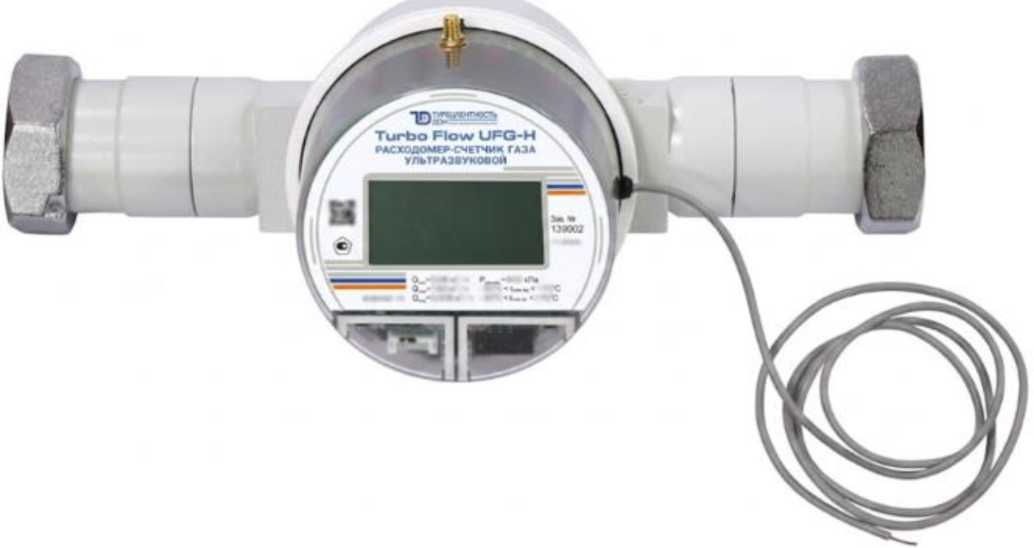

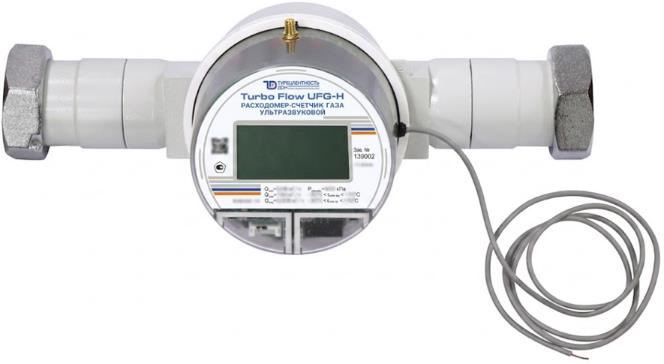

Рисунок 5 - Счетчики модификации С с выходом под антенну и проводом для подключения к внешним устройствам опроса и сбора информации

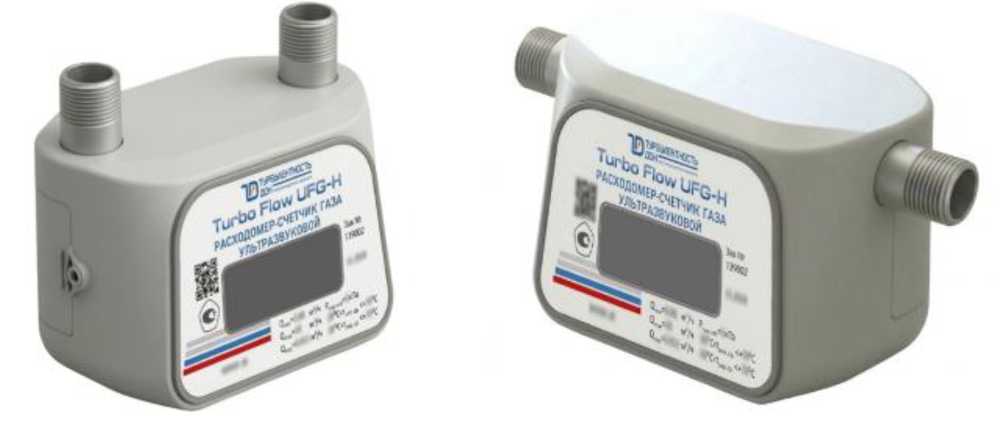

Рисунок 6 - Счетчики модификации S

Рисунок 7 - Схема пломбировки счетчиков модификации C

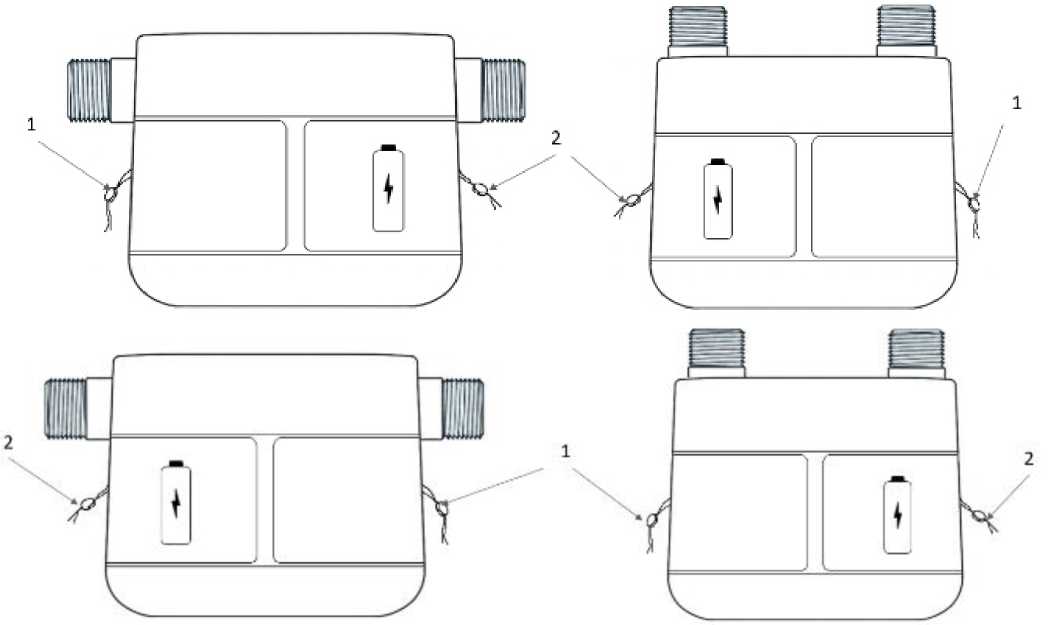

Рисунок 8 - Схема пломбировки счетчиков модификации S

1 - пломба со знаком поверки;

2 - пломба предприятия изготовителя, поставщика газа или организации, уполномоченной изготовителем, предотвращающая вскрытие кожуха и доступ к батарее питания

"I ГЛ ТУРБУЛЕНТНОСТЬ    -

Юдои--------------

Turbo Flow UFG-H

РАСХОДОМЕР-СЧЕТЧИК ГАЗА

УЛЬТРАЗВУКОВОЙ

Рисунок 9 - Маркировочная табличка счетчиков модификации C

390038

"IП ТУРБУЛЕНТНОСТЬ

U£J дон—

Turbo Flow UFG-H

РАСХОДОМЕР-СЧЕТЧИК ГАЗА УЛЬТРАЗВУКОВОЙ

илм. ср.

окр. ср.

°C °C

Рисунок 10 - Маркировочная табличка счетчиков модификации S

Программное обеспечение

Программное обеспечение (далее - ПО) счетчиков по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО, также конструкция счетчика исключает возможность вскрытия корпуса электронного блока без фиксации действия в архиве счетчика. Факты вскрытия корпуса электронного блока, отключения элементов питания, отключение измерительных модулей, а также состояние SIM-карты фиксируются программным обеспечением счетчика и сохраняются в архивных данных, на индикаторе отображается сообщение о событиях. В случае вскрытия корпуса электронного блока счетчик выходит на внеплановый сеанс связи и передает сигнал о событии на ЕПУ СТМ РГК.

Метрологические характеристики счетчиков нормированы с учетом влияния программного обеспечения.

Программное обеспечение разделено на:

- метрологически значимую часть;

- метрологически незначимую часть.

Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

- программные модули, осуществляющие отображение измерительной информации, ее хранение, передачу, идентификацию, защиту ПО и данных;

- параметры, участвующие в вычислениях и влияющие на результат измерений;

- компоненты защищенного интерфейса для обмена данными с внешними устройствами.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Уровень защиты программного обеспечения счетчиков от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

1) Значения указываются в эксплуатационной документации изготовителя.

2) С учетом относительной погрешности вычислений объема газа, приведенного к температуре плюс 20 0С или к стандартным условиям,

допускаемые пределы которой составляют ±0,01 %.

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе ЭБ, методом аппликации или лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта печатным способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации ТУАС.407252.004 РЭ.

Нормативные документы

Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа

ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода

ГОСТ Р 70927-2023 Газ природный. Методы расчета физических свойств. Вычисление коэффициента сжимаемости в области низких температур

ТУ 26.51.52-042-70670506-2025 Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG-H. Технические условия
