Системы мониторинга температуры беспроводные TAR-RDR-17
| Номер в ГРСИ РФ: | 99045-26 |
|---|---|
| Производитель / заявитель: | Tofflon Science and Technology Group Co.,Ltd., КИТАЙ |
Системы мониторинга температуры беспроводные TAR-RDR-17 (далее по тексту -системы) предназначены для измерений и мониторинга температуры внутри сублимационных сушилок (лиофилизаторов).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99045-26 | ||||||
| Действует | по 27.07.2031 | ||||||
| Наименование | Системы мониторинга температуры беспроводные | ||||||
| Модель | TAR-RDR-17 | ||||||
| Приказы |
№1479 от
27.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | eac86d74-672b-36ab-1e20-8917c0ea2a95 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Tofflon Science and Technology Group Co.,Ltd., КИТАЙ, No.1509, Duhui Rd., Minhang District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-445-207-2026 ГСИ. Системы мониторинга температуры беспроводные TAR-RDR-17. Методика поверки
(с 27.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99045-26: Описание типа
2026-99045-26.pdf
|
Скачать | 409.6 КБ | |
|
99045-26: Методика поверки
РТ-МП-445-207-2026
2026-mp99045-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Системы мониторинга температуры беспроводные TAR-RDR-17 (далее по тексту -системы) предназначены для измерений и мониторинга температуры внутри сублимационных сушилок (лиофилизаторов).
Описание
Принцип действия системы основан на измерении температуры внутри лиофилизаторов при помощи полупроводниковых цифровых датчиков температуры и передачи измеренной информации на приемо-передаточное устройство (далее - считыватель) путем технологии RFID, далее измеренная информация обрабатывается считывателем и передается для отображения оператору на персональный компьютер при помощи интерфейса Modbus TCP/IP.
Системы являются проектно-компонуемыми и состоят из считывателя и датчиков температуры, отличающихся габаритными размерами.
Считыватель систем выполнен в прочном металлическом прямоугольном корпусе. На передней панели считывателя расположены разъем для подключения к компьютеру, разъем для подключения питания и 8 разъемов для подключения антенн считывателя.
Датчик состоит из корпуса и антенны. Внутри герметичного корпуса расположен микрочип с полупроводниковым термочувствительным элементом для обработки и передачи измеренной информации на считыватель. Датчик не содержит элементов питания и приводится в действие за счет электромагнитного поля, создаваемого антенной считывателя. Связь между датчиком и антенной считывателя осуществляется в диапазоне частот от 860 до 960 МГц.

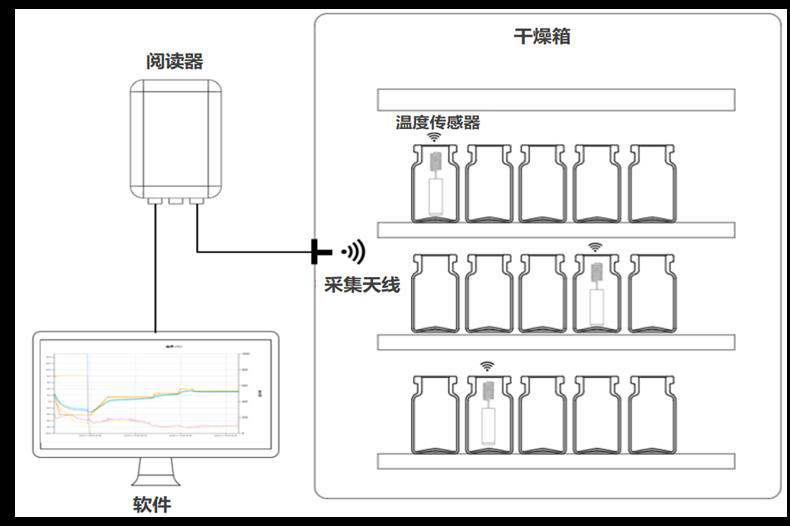

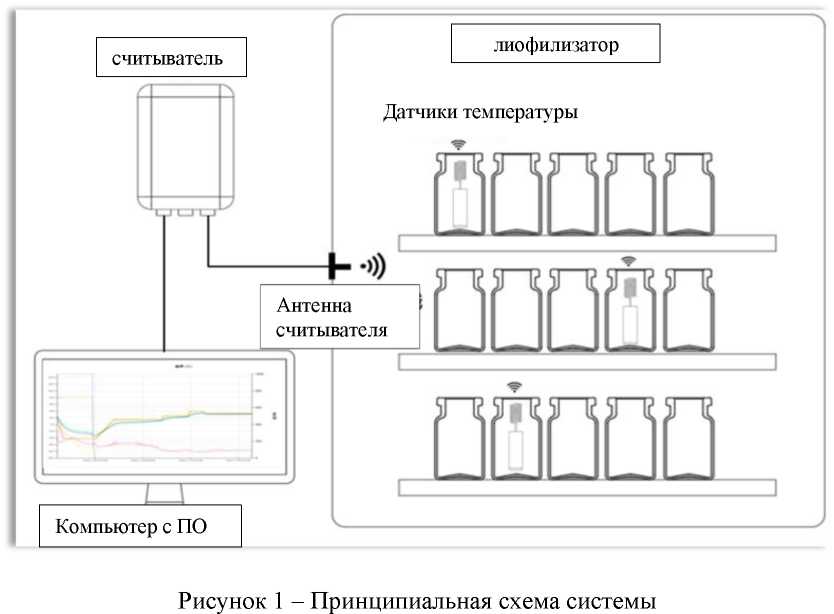

Принципиальная схема системы показана на рисунке 1. Фотографии общего вида считывателя и датчиков систем приведены на рисунках 2-3.
Заводской номер в виде кода, состоящего из букв латинского алфавита и арабских цифр, наносится при помощи наклейки на считыватель системы.
Пломбирование систем не предусмотрено.
Конструкция считывателей не предусматривает возможность нанесения знака поверки на средство измерений.
место нанесения заводского номера

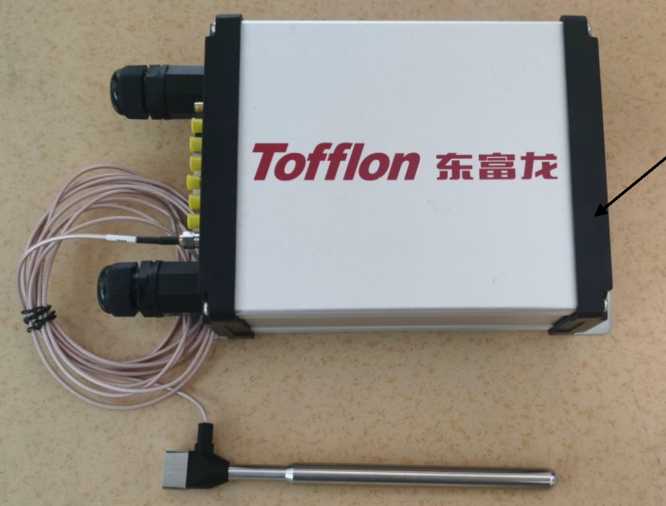

Рисунок 2 - Общий вид считывателя

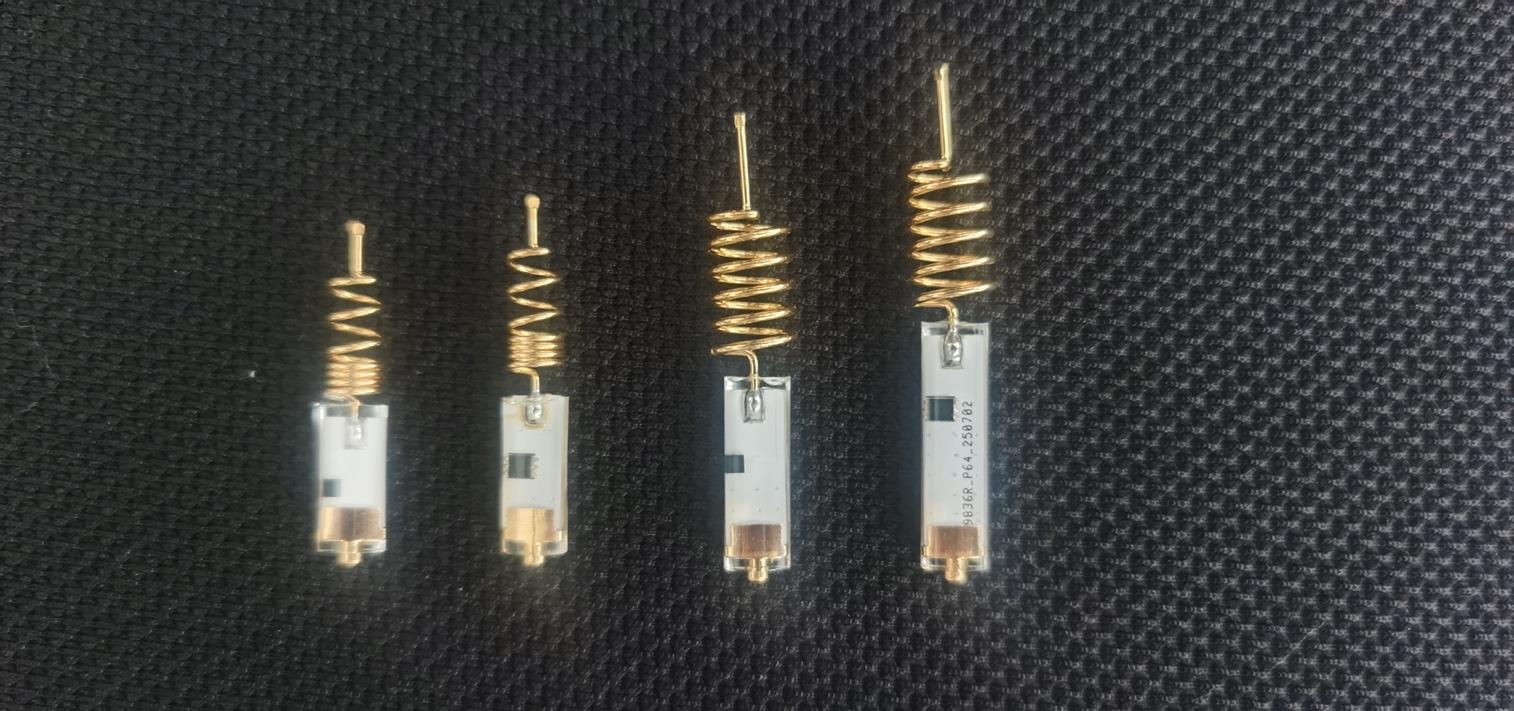

Рисунок 3 - Общий вид датчиков
Программное обеспечение
Программное обеспечение (ПО) систем состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО, которое устанавливается в корпус считывателя на предприятии-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. Идентификационные данные встроенного ПО - недоступны.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
В качестве автономного ПО используется совместимое для работы с устройствами MODBUS ПО, служащее для коммуникации со считывателем и передачи измеренных значений на персональный компьютер. В процессе эксплуатации в качестве автономного ПО также может быть использовано ПО для управления лиофилизаторами, работающими по протоколу MODBUS TCP/IP.
Технические характеристики
Метрологические и технические характеристики систем приведены в таблицах 1, 2. Показатели надежности приведены в таблице 3.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С |
от -70 до +60 от -50 до +40 от -50 до 0 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Примечание - диапазон измерений температуры выбирается при заказе и указывается на корпусе считывателя при помощи наклейки | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество подключаемых датчиков, шт. |
от 1 до 72 |
|
Разрешающая способность измерений температуры, °С |
0,01 |
|
Интерфейс связи считывателя с датчиком |
RFID |
|
Радиус действия считывателя, м |
2,5 |
|
Интерфейс связи считывателя с персональным компьютером |
Modbus TCP/IP |
|
Габаритные размеры корпуса считывателя (длина х ширина х высота), мм, не более |
275 х 157 х 82 |
|
Габаритные размеры корпуса датчика (диаметр х длина), мм, не более (в зависимости от типа корпуса): - корпус типа «А» - корпус типа «В» - корпус типа «С» - корпус типа «D» |
8х 14 8 х 16 8 х 18 8 х 23 |
|
Габаритные размеры антенны датчика, (диаметр х длина), мм, не более (в зависимости от типа антенны): - антенна типа «а» - антенна типа «Ь» |
8 х 19 8 х 26 |
|
Масса считывателя с антенной, кг, не более |
2,5 |
|
Масса датчика, г, не более |
2 |
|
Параметры электропитания считывателя: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +80 90 (без конденсации) |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы считывателя, лет, не менее |
8 |
|
Средний срок службы датчиков, лет, не менее |
3 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Системы мониторинга температуры беспроводные в составе: - считыватель - беспроводные датчики температуры - приемная антенна - вспомогательные устройства - сборочный инструмент |
TAR-RDR-17 |
1 шт. в соответствии с заказом 1 шт. 1 комплект 1 комплект |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Принцип действия и функции» Руководства по эксплуатации на средство измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. №147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия-изготовителя Tofflon Science and Technology Group Co.,Ltd., Китай
