Приборы универсальные для определения прочности смесей XQY-II
| Номер в ГРСИ РФ: | 99047-26 |
|---|---|
| Производитель / заявитель: | Wuxi Sanfeng Instrument Equipment Co., Ltd., КИТАЙ |
Приборы универсальные для определения прочности смесей XQY-II (далее -прибор(-ы)) предназначены для измерений силы (нагрузки), прикладываемой к образцу до разрушения при испытаниях на сжатие.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99047-26 | ||||||
| Действует | по 29.07.2031 | ||||||
| Наименование | Приборы универсальные для определения прочности смесей | ||||||
| Модель | XQY-II | ||||||
| Приказы |
№1511 от
29.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2bd6f6e3-f50a-2b7f-402e-112fb3e47730 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Wuxi Sanfeng Instrument Equipment Co., Ltd., КИТАЙ, No. 71, Qianwei Road, Qianqiao Town, Wuxi City
Поверка
| Методика поверки / информация о поверке |
МП-1043-2025 ГСИ. Приборы универсальные для определения прочности смесей XQY-II. Методика поверки.
(с 29.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 16.08.2026 |
Поверители
Скачать
|
99047-26: Описание типа
2026-99047-26.pdf
|
Скачать | 192.1 КБ | |
|
99047-26: Методика поверки
МП-1043-2025
2026-mp99047-26.pdf
|
Скачать | 852 КБ |
Описание типа
Назначение
Приборы универсальные для определения прочности смесей XQY-II (далее -прибор(-ы)) предназначены для измерений силы (нагрузки), прикладываемой к образцу до разрушения при испытаниях на сжатие.
Описание
Принцип действия прибора основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком усилия в электрический сигнал, изменяющийся пропорционально этой нагрузке. Создаваемая прибором нагрузка, приложенная к испытываемому образцу, деформирует его. При этом в процессе нагружения (растяжения) образца производится измерение значения величины этой нагрузки.
Конструктивно приборы состоит из встроенного зажимного механизма — многофункционального держателя, толкателя, штока, датчика усилия, системы загрузки с числовым управлением и сенсорным дисплеем. Зажимной механизм сочетает в себе зажимы для проведения различных испытаний.
Испытуемый образец помещается в многофункциональный держатель, плотно фиксируется толкателем. Запускается процесс нагружения, и на сенсорном дисплее отображается прочность образца. После разрушения образца (толкатель совершает перемещение) прибор останавливает работу и возвращает шток в исходное положение. На экране появляется окно обработки результатов испытания.
Общий вид приборов приведен на рисунке 1.
Идентификация приборов осуществляется визуальным осмотром корпуса, на который нанесена маркировочная табличка с обозначение наименования, заводского номера, а также информация о наименовании изготовителя и годе выпуска, нанесенная типографским способом. Заводской номер имеет обозначение, состоящее из арабских цифр.
Цветовое исполнение Приборов может меняться по требованию заказчика или по решению изготовителя.
Внешний вид маркировочной таблички приведен на рисунке 2.
Нанесение знака поверки на приборы не предусмотрено.
В целях ограничения доступа к местам настройки (регулировки), осуществляется пломбирование приборов путем нанесения пломбирующей наклейки на стык корпуса и крышки корпуса. Внешний вид пломбировочной наклейки и место ее расположения указаны на рисунке 3.

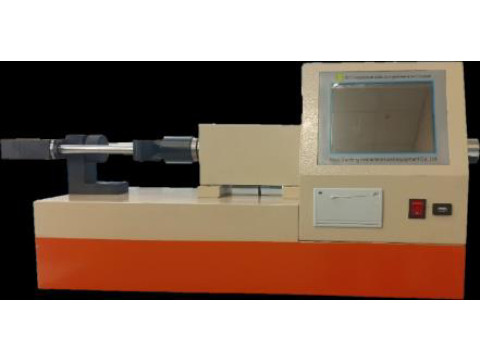

Рисунок 1 - Общий вид приборов универсальных для определения прочности смесей XQY-II

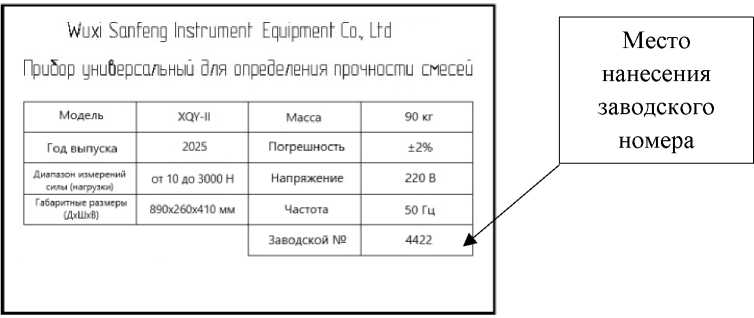

Рисунок 2 - Внешний вид маркировочной таблички

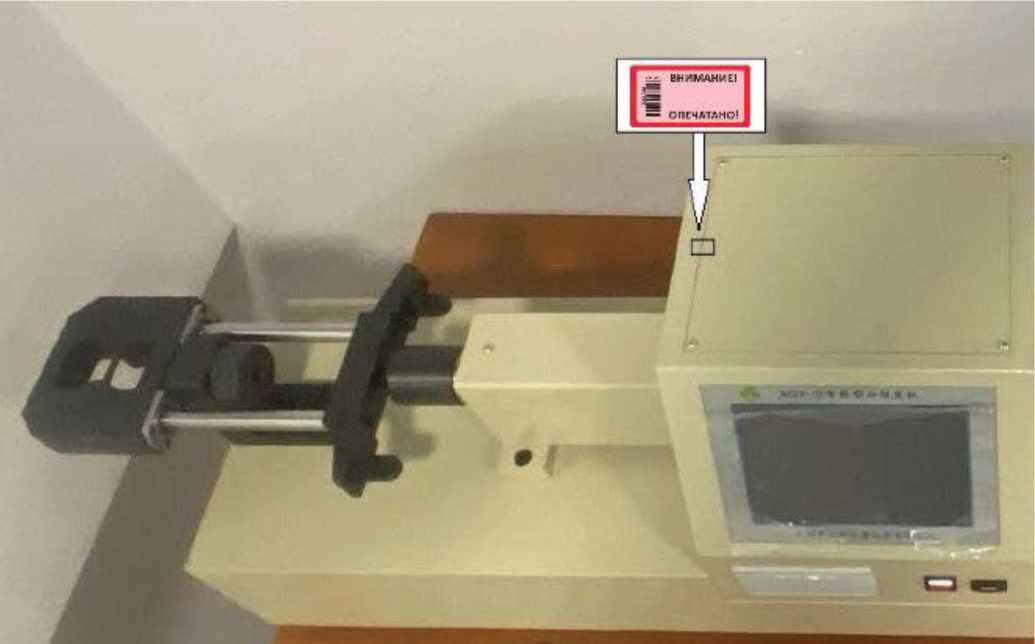

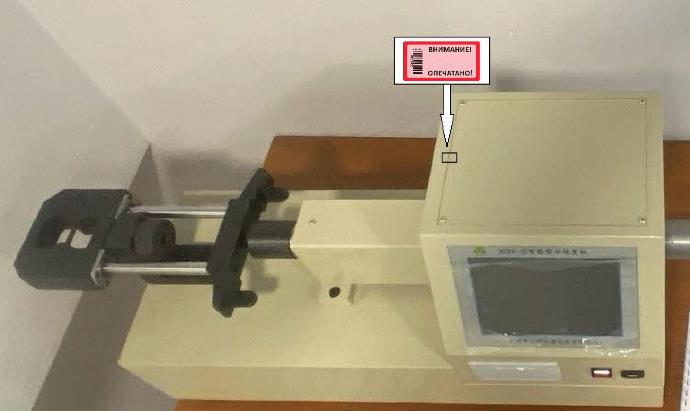

Рисунок 3 - Внешний вид пломбировочной наклейки и место ее расположения
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) приборов устанавливается в микроконтроллер узла электроники на заводе-изготовителе во время производственного цикла. Конструкция приборов исключает возможность несанкционированного влияния на ПО и результаты измерений. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с рекомендацией по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы (нагрузки), Н |
от 10 до 3000 |
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % |
±2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания переменного тока: — напряжение, В — частота, Гц |
220±22 50±1 |
|
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
890 х 260 х 410 |
|
Масса, кг, не более |
90 |
|
Условия эксплуатации: — температура окружающей среды, °С — относительная влажность, %, не более |
от +15 до +35 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
2000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор универсальный для определения прочности смесей |
XQY-II |
1 шт. |
|
Устройство для закрепления испытуемых образцов |
- |
1 шт. |
|
Руководство по эксплуатации на русском языке на бумажном носителе |
- |
1 экз. |
|
Руководство по эксплуатации на русском языке в электронном виде |
- |
1 экз. |
|
Технический паспорт на русском языке на бумажном носителе |
- |
1 экз. |
|
Технический паспорт на русском языке в электронном виде |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 2.3 «Использование по назначению» документа «Приборы универсальные для определения прочности смесей XQY-II. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.
«Приборы универсальные для определения прочности смесей XQY-II. Стандарт предприятия», Wuxi Sanfeng Instrument Equipment Co., Ltd., Китай
