Шаблоны сварщика универсальные УШС
| Номер в ГРСИ РФ: | 99053-26 |
|---|---|
| Производитель / заявитель: | ООО «НПП ТРИАТЕСТ», г. Подольск |
Шаблоны сварщика универсальные УШС (далее - шаблоны) предназначены для измерений линейно-угловых размеров сварного шва: длины притупления кромок, ширины шва, глубины вогнутостей, высоты выпуклостей, толщины зазора в соединении, высоты углового шва, диаметра электродов, плоского угла разделки кромки.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99053-26 | |||||||||
| Действует | по 29.07.2031 | |||||||||
| Наименование | Шаблоны сварщика универсальные | |||||||||
| Модель | УШС | |||||||||
| Модификации |
УШС-3 УШС-4 |
|||||||||
| Приказы |
№1511 от
29.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c2116a90-d450-3fd0-3c8b-c9d66009100e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПП ТРИАТЕСТ», РОССИЯ, 142117, Московская обл., г. о. Подольск, г. Подольск, ул. Кирова, д. 62А, офис 102
Поверка
| Методика поверки / информация о поверке |
А3И-002-2026-МП ГСИ. Шаблоны сварщика универсальные УШС. Методика поверки
(с 29.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 16.08.2026 |
Поверители
Скачать
|
99053-26: Описание типа
2026-99053-26.pdf
|
Скачать | 124.1 КБ | |
|
99053-26: Методика поверки
А3И-002-2026-МП
2026-mp99053-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Шаблоны сварщика универсальные УШС (далее - шаблоны) предназначены для измерений линейно-угловых размеров сварного шва: длины притупления кромок, ширины шва, глубины вогнутостей, высоты выпуклостей, толщины зазора в соединении, высоты углового шва, диаметра электродов, плоского угла разделки кромки.
Описание
Принцип действия шаблонов основан на совмещении измеряемых элементов с подвижными и неподвижными частями шаблона и снятия отсчета со шкал.
Шаблоны сварщика универсальные УШС представляют собой металлическую пластину, на которую нанесены несколько шкал. В левой части металлической пластины закреплен движок, который может поворачиваться вокруг оси относительно своего крепежа. Движок представляет собой пластину, один конец которой выполнен в виде клина с нанесенной контрольной риской для шкалы Г. На лицевой поверхности клиновой части нанесена шкала Д, предназначенная для контроля толщины зазора в соединении (цифры шкалы соответствуют толщине движка). В верхней части шаблонов расположены пазы для контроля диаметров используемых электродов. Под пазами, на лицевой поверхности, нанесены номинальные значения (шкала Б). В нижней части шаблона нанесена шкала А, предназначенная для измерения длины притупления кромок и ширины шва. Слева, верхней части шаблона, нанесена шкала В, предназначенная для измерения угла скоса кромок.
Шаблоны сварщика универсальные УШС изготавливаются в двух модификациях УШС-3 и УШС-4. Модификации различаются между собой техническими характеристиками и наличием дополнительной измерительной шкалы на оборотной стороне шаблона УШС-4, где установлена рамка с измерительной шкалой Е, для определения высоты углового шва, и стопорным устройством движка. На движок нанесены контрольные риски для шкалы Е.
Заводской номер в виде цифрового обозначения наносится на лицевую сторону шаблона методом лазерной гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Фотографии общего вида шаблонов сварщика универсальных УШС с указанием мест нанесения знака утверждения типа, заводского номера и логотипа представлены на рисунках 1 - 3.

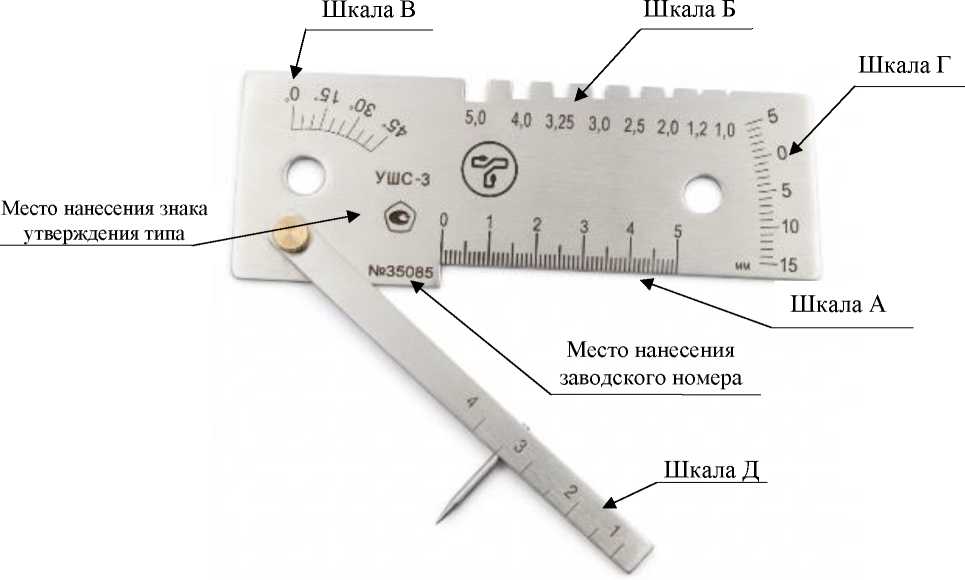

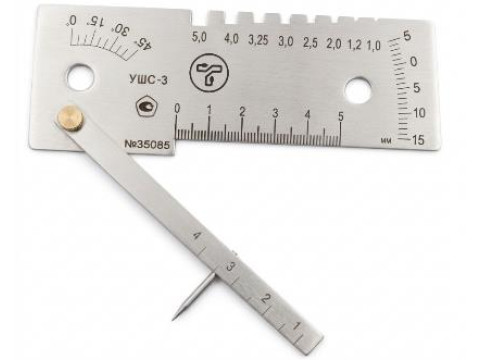

Рисунок 1 - Общий вид шаблона сварщика универсального УШС-3

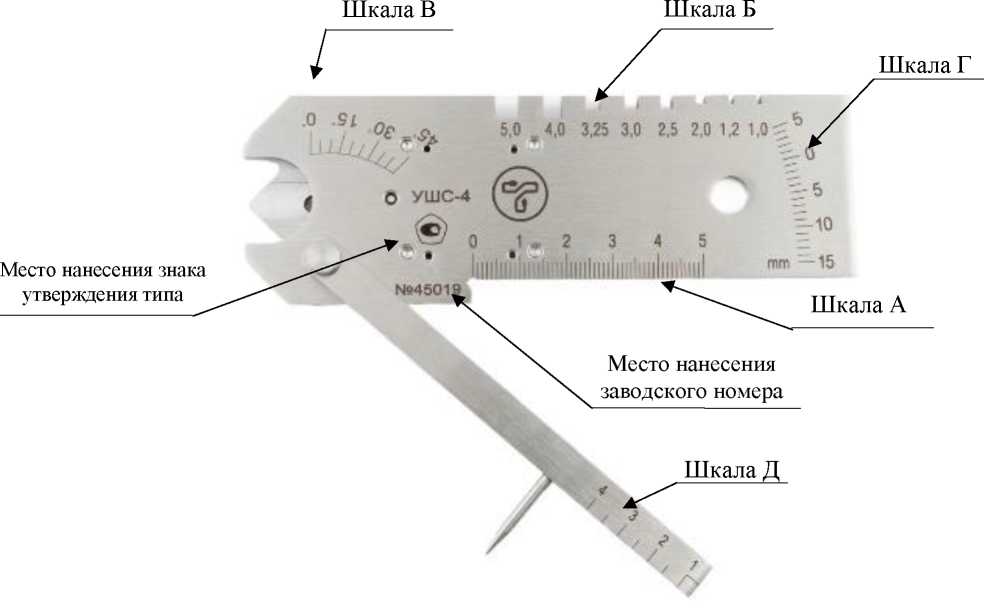

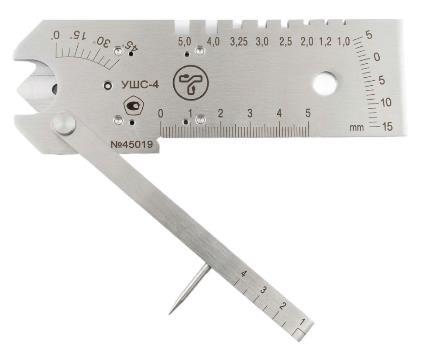

Рисунок 2 - Общий вид шаблона сварщика универсального УШС-4 (лицевая сторона)
Шкала Е

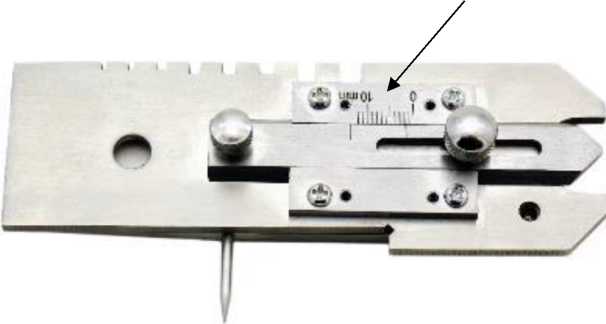

Рисунок 3 - Общий вид шаблона сварщика универсального УШС-4 (оборотная сторона)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм: - по измерительной шкале А (длина притупления кромок, ширина шва) - по измерительной шкале Г (глубина вогнутостей) - по измерительной шкале Г (высота выпуклостей) - по измерительной шкале Д (толщина зазора в соединении) - по измерительной шкале Е1) (высота углового шва) |
от 0 до 50 от 0 до 15 от 0 до 5 от 1 до 4 от 0 до 12 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм: - по измерительной шкале А - по измерительной шкале Г - по измерительной шкале Д - по измерительной шкале Е1) |
±0,15 ±0,50 ±0,25 ±0,50 |
|
Номинальные значения ширины пазов измерительной шкалы Б, мм |
1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0 |
|
Допускаемое отклонение воспроизведения ширины пазов измерительной шкалы Б от номинального значения, мм |
±0,1 |
|
Диапазон измерений угла скоса кромок по измерительной шкале В |
от 0° до 45° |
|
Пределы допускаемой абсолютной погрешности измерений угла скоса кромок по измерительной шкале В |
±2,5 |
|
1) Только для модификации УШС-4 | |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- модификации УШС-3: | |
|
- ширина; |
9 |
|
- высота; |
45 |
|
- длинна. |
125 |
|
- модификации УШС-4: | |
|
- ширина; |
23 |
|
- высота; |
45 |
|
- длинна. |
130 |
|
Масса, кг, не более: | |
|
- модификации УШС-3 |
0,110 |
|
- модификации УШС-4 |
0,210 |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более |
от -50 до +50 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
1000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на лицевую поверхность шаблона методом лазерной гравировки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Шаблон сварщика универсальный |
-1) |
1 шт. |
|
Чехол |
- |
1 шт. |
|
Паспорт - модификация УШС-3 - модификация УШС-4 |
26.51.33.191-002-80782726-2026 001.ПС 26.51.33.191-002-80782726-2026 002.ПС |
1 экз. |
|
1) Модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в приложении 2 «Сведения о методах и методиках измерений» документа 26.51.33.191-002-80782726-2026 001.ПС «Паспорт. Шаблоны сварщика универсальные УШС-3» и 26.51.33.191-002-80782726-2026 002.ПС «Паспорт. Шаблоны сварщика универсальные УШС-4».
Нормативные документы
ТУ 26.51.33.191-002-80782726-2026 «Шаблоны сварщика универсальные УШС. Технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
(с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018)
Локальная поверочная схема для шаблонов сварщика универсальных УШС
