Система измерительная скорости полета постороннего предмета
| Номер в ГРСИ РФ: | 99066-26 |
|---|---|
| Производитель / заявитель: | ФАУ "ЦИАМ им.П.И.Баранова", г.Москва |
Система измерительная скорости полета постороннего предмета (далее - СИ-СППП) предназначена для измерений параметров скорости (интервала времени, скорости) постороннего предмета с целью подтверждения стойкости узлов и деталей газотурбинных двигателей при испытаниях на стендах ФАУ «ЦИАМ им. П. И. Баранова», г. Лыткарино Московской области.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99066-26 | ||||||
| Наименование | Система измерительная скорости полета постороннего предмета | ||||||
| Приказы |
№1519 от
30.07.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 85f781ca-0c63-81f6-9b99-a6cdd1444c45 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФАУ «ЦИАМ им. П.И. Баранова, РОССИЯ, 111116, Россия, г. Москва, ул. Авиамоторная, 2
Поверка
| Методика поверки / информация о поверке |
МП СИ-СППП ГСИ. Система измерительная скорости полета постороннего предмета. Методика поверки
(с 30.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99066-26: Описание типа
2026-99066-26.pdf
|
Скачать | 148.1 КБ | |
|
99066-26: Методика поверки
МП СИ-СППП
2026-mp99066-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Система измерительная скорости полета постороннего предмета (далее - СИ-СППП) предназначена для измерений параметров скорости (интервала времени, скорости) постороннего предмета с целью подтверждения стойкости узлов и деталей газотурбинных двигателей при испытаниях на стендах ФАУ «ЦИАМ им. П. И. Баранова», г. Лыткарино Московской области.
Описание
Конструктивно СИ-СППП включает в себя раму с закрепленными на ней источниками когерентного излучения и фотоприемниками, шасси NI cDAQ-9181 с модулем цифрового ввода-вывода NI-9401, рабочую станцию, вычислитель с блоком питания и контроллер.
Функционально СИ-СППП включает в себя следующие измерительные каналы (ИК):
- ИК интервала времени;
- ИК скорости.
ИК интервала времени.
Принцип действия ИК основан на измерении времени пролёта предмета через базу фиксированной длины, на которую разнесены в пространстве фотоприемники/излучатели когерентного излучения и измерении интервалов времени в промежутке между срабатыванием сигналов «Старт» и «Стоп», возникающих при пересечении посторонним предметом (птицей) начальной и конечной зоны («режущей плоскости»).
ИК скорости.
Принцип действия ИК основан на измерении скорости пролёта предмета через базу фиксированной длины, на которую разнесены в пространстве фотоприемники/излучатели когерентного излучения и измерении интервалов времени в промежутке между срабатыванием сигналов «Старт» и «Стоп», возникающих при пересечении посторонним предметом (птицей) начальной и конечной зоны («режущей плоскости»).
Общий вид составных частей СИ-СППП представлен на рисунках 1 - 4.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер (№ 001) наносится в форме информационной таблички на шасси NI cDAQ-9181 с модулем цифрового ввода-вывода NI-9401 (рисунок 4) в виде цифрового обозначения.
Защита от несанкционированного доступа к компонентам СИ-СППП обеспечивается:
- ограничением доступа к месту установки.

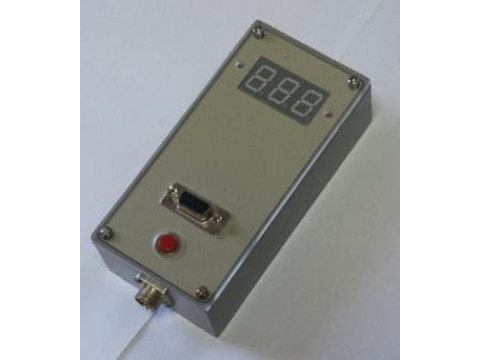

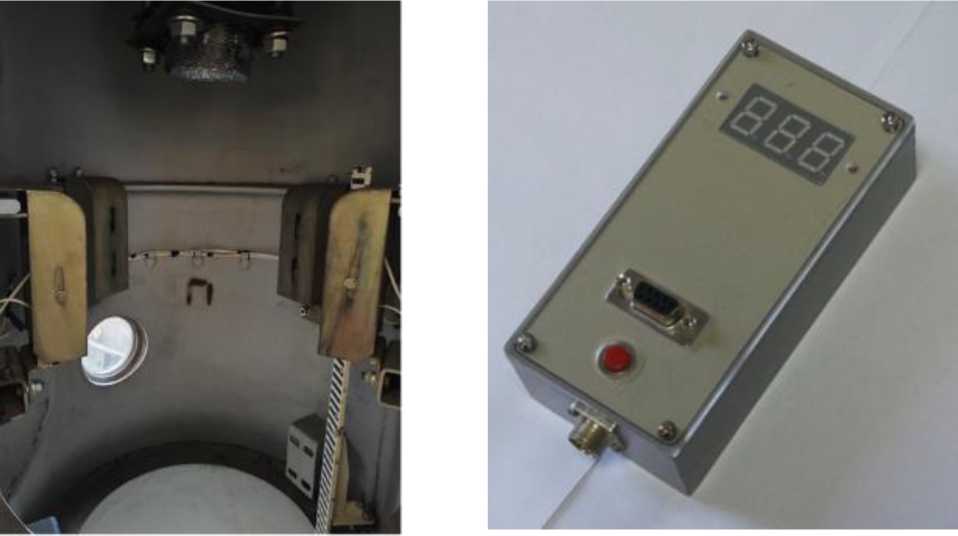

Рисунок 2 - Блок измерителя
Рисунок 1 - Рама СИ-СППП

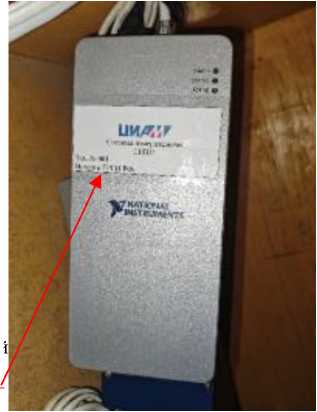

Место нанесения заводской маркировки Системы
Рисунок 4 - Внешний вид шасси NI cDAQ-9181 с модулем цифрового ввода-вывода NI-9401
Рисунок 3 - Блок питания
Программное обеспечение
СПО СППП обеспечивает взаимодействие с измерительной аппаратурой, обработку этой информации, запись данных на накопители и синхронизацию по времени всех процессов в системе, а также взаимодействие с пользователем.
Дополнительно используемое программное обеспечение не вносит дополнительных погрешностей в результаты измерений, поскольку вычислительные операции в СИ-СППП используются только для алгебраических преобразований, а метрологические характеристики измерительных каналов нормированы в целом, с учетом работы программного обеспечения.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
СПО СШШ |
|
Идентификационное наименование ПО |
СПО СШ1П.охо |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
e89572ed |
|
Алгоритм вычисления идентификатора ПО |
CRC32 по IEEE 1059-1993 |
Технические характеристики
Основные метрологические и технические характеристики СИ-СППП приведены в таблицах 2 - 3.
Таблица 2 - Метрологические характеристики СИ-СППП
|
Измеряемые параметры (наименование измерительных каналов) |
Измеряемые величины |
Диапазон измерений |
Пределы допускаемых погрешностей |
Кол- во ИК |
|
ИК интервала времени |
Время |
от 1-10’4 до 140-2 с |
6: ± 0,1 % от ИЗ |
1 |
|
ИК скорости |
Скорость |
от 20 до 320 м/с |
6: ± 2 % от ИЗ |
1 |
|
Примечания: ИК - измерительный канал; ИЗ - измеренное значение; 6 - относительная погрешность, %. | ||||
Таблица 3 - Основные технические характеристики Системы
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Потребляемая мощность, Вт, не более: |
30 |
|
Габаритные размеры составных частей средства измерений, мм, (ширинахвысотахглубина), не более: | |
|
- Рама СИ СППП |
1000х1000х1000 |
|
- Шасси |
331x89x89 |
|
- Рабочая станция |
1000x1000x1000 |
|
Условия эксплуатации: | |
|
температура воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа |
от +10 до +35 не более 80 от 96 до 106,7 |
Знак утверждения типа
наносится типографским способом на эксплуатационную документацию.
Комплектность
Комплектность средства измерений указана в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Кол-во |
Примечание |
|
Рама |
1 шт. |
- |
|
Излучатель |
4 шт. |
- |
|
Фотоприемники |
4 шт. |
- |
|
Вычислитель |
2 шт. |
- |
|
Блок питания |
1 шт. |
- |
|
Шасси NI cDAQ-9181 |
1 шт. |
- |
|
Модуль цифрового ввода-вывода NI-9401 |
1 шт. |
- |
|
Источник бесперебойного питания |
1 шт. |
- |
|
Контроллер |
1 шт. |
- |
|
Программное обеспечение |
1 шт. |
СПО СП1Ш |
|
Формуляр |
1 экз. |
ФО СИ-СП1Ш 10-342-2025 |
|
Руководство по эксплуатации |
1 экз. |
СИ-СП1Ш РЭ |
Сведения о методах измерений
«Скорость полета постороннего предмета в диапазоне от 20 до 320 м/с. Методика (метод) измерений. СПП-ПС-2025 МИ» Свидетельство об аттестации № 13/RA.RU.311343-2025 от 10 декабря 2025 г., регистрационный № ФР.1.28.2025.53023.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
