Контроллеры сбора и передачи данных КАМ
| Номер в ГРСИ РФ: | 99067-26 |
|---|---|
| Производитель / заявитель: | ООО "АКСИТЕХ", г.Москва |
Контроллеры сбора и передачи данных КАМ (далее - контроллеры) предназначены для измерений текущих значений электрических сигналов в виде напряжения и частоты переменного электрического тока для дальнейшего измерения количества импульсов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99067-26 | |||||||||
| Действует | по 30.07.2031 | |||||||||
| Наименование | Контроллеры сбора и передачи данных | |||||||||
| Модель | КАМ | |||||||||
| Модификации |
КАМ25 КАМ25 исп. МР |
|||||||||
| Приказы |
№1519 от
30.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 977bd6be-6450-fc2d-937e-a4133594f2a3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «АКСИТЕХ», РОССИЯ, 117246, г. Москва, вн. тер. г. муниципальный округ Черемушки, пр-д Научный, д. 20, стр. 5
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0014-2026 МП ГСИ. Контроллеры сбора и передачи данных КАМ. Методика поверки
(с 30.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99067-26: Описание типа
2026-99067-26.pdf
|
Скачать | 149.6 КБ | |
|
99067-26: Методика поверки
РВНЕ.0014-2026 МП
2026-mp99067-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Контроллеры сбора и передачи данных КАМ (далее - контроллеры) предназначены для измерений текущих значений электрических сигналов в виде напряжения и частоты переменного электрического тока для дальнейшего измерения количества импульсов.
Описание
Принцип действия контроллеров основан на аналого-цифровом преобразовании электрических сигналов в виде напряжения и частоты переменного электрического тока для дальнейшего измерения количества импульсов.
Контроллеры предназначены для работы в составе автоматизированных систем управления технологическими процессами (АСУ ТП) совместно с электронно-вычислительными машинами верхнего уровня.
Конструктивно контроллеры представлены в корпусе типа BC 107,6, изготовленном из поликарбоната.
На передней алюминиевой панели расположены:
- четыре световых индикатора, отображающих текущее состояние работы контроллера;
- две кнопки управления («СБРОС» и «ОПЦИЯ»);
- два держателя SIM-карт лоткового типа;
- соединитель типа mini-USB для конфигурирования и настройки работы контроллера.
Подключение внешнего питания и внешних устройств осуществляется через контактно-болтовые соединители, размещённые по краям корпуса контроллера.
Для подключения антенны GSM предусмотрен соединитель типа SMA.
Контроллеры выпускаются в двух исполнениях КАМ25 и КАМ25 исп. МР, отличающиеся конструктивными особенностями.
Контроллеры КАМ25 исп. МР комплектуются шиной КАМ для подключения модулей расширения.
Журналы событий и встроенное программное обеспечение хранятся в энергонезависимой памяти контроллера.
Серийные номера контроллеров, состоящие из десяти арабских цифр, наносятся типографским способом на наклейку, размещаемую на лицевой панели и боковом шильдике.

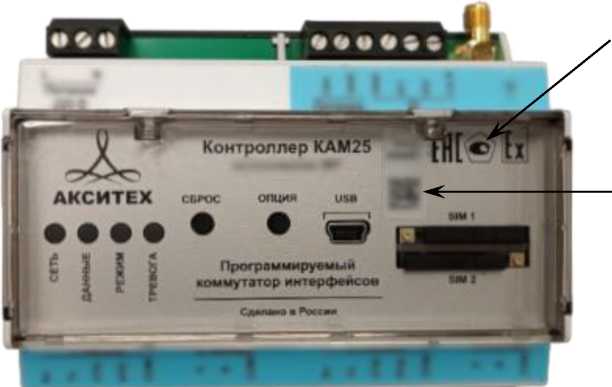

Общий вид контроллеров с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Места нанесения знака утверждения типа и серийного номера могут отличаться от указанных и ограничиваются корпусом. Нанесение знака поверки на контроллеры не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения наклейки с серийным номером

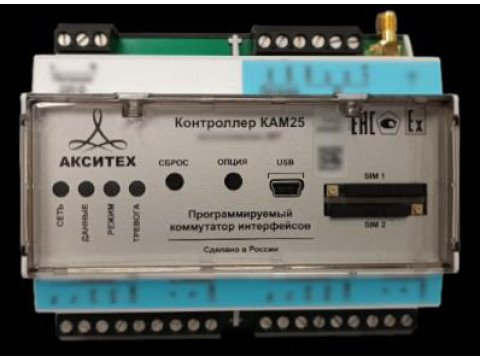

Рисунок 1 - Общий вид контроллеров, с указанием мест нанесения знака утверждения типа и серийного номера на лицевой панели
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров состоит из встроенного ПО, идентификационные наименования которого представлены в таблице 1, и внешнего ПО «КАМ200 Конфигуратор».
Внешнее ПО «КАМ200 Конфигуратор» не является метрологически значимым и служит исключительно для отображения измерительной информации на персональных электронновычислительных машинах (далее - ПК).
Встроенное ПО осуществляет обработку измерительной информации и является метрологически значимым. Метрологически значимое ПО устанавливается в энергонезависимую память контроллеров и модулей при изготовлении. Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом влияния встроенного ПО.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Наименование контроллера/модуля |
Идентификационные данные, значение | ||
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО), не ниже |
Цифровой идентификатор ПО | |
|
КАМ25 |
KAM25-0.3.4.0.bin |
0.3.4.0 |
по номеру версии |
|
КАМ25 исп. МР |
KAM25_MR-0.3.4.0.bin |
0.3.4.0 |
по номеру версии |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества импульсов с параметрами: - амплитуда, В - частота сигнала, кГц - форма сигнала |
от 2,5 до 30 от 0 до 10 меандр |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов, имп. |
±1 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов, не более |
2 |
|
Параметры электрического питания: - напряжение постоянного тока от внешнего источника питания, В - напряжение переменного тока при номинальной частоте 50 Гц, В |
от 3,6 до 4,1 от 80 до 260 |
|
Условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +60 98 от 84 до 106,7 |
|
Маркировка взрывозащиты для контроллеров: - применяемые вне взрывоопасной зоны - применяемые внутри взрывоопасной зоны |
[Ex ib Gb] IIB 1Ex ib IIB T5 Gb |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
40000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на лицевую панель контроллеров любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений_________________________________________
|
Наименование |
Обозначение |
Количество |
|
Контроллер сбора и передачи данных КАМ |
-1) |
1 шт. |
|
Паспорт |
-1) |
1 экз. |
|
Руководство по эксплуатации |
АЕТС.468157.012 РЭ |
-2)3) |
|
Руководство оператора |
АЕТС.468157.034 РО |
-2)3) |
|
Держатель для SIM-карты |
- |
2 шт. |
|
Примечания: 1) - Для каждого контроллера свой децимальный номер изделия и свой паспорт в соответствии с децимальным номером. 2) - Количество определяется в соответствии с заказом. 3) - Руководство по эксплуатации и руководство оператора доступны в электронном виде (PDF) в специальном разделе «База знаний» на Портале технической поддержки ООО «АКСИТЕХ» (http://support.axitech.ru). Учетную запись пользователя портала можно получить, написав письмо-запрос на почтовый адрес support@axitech.ru (в письме необходимо указать: ФИО пользователя; наименование организации, от имени которой выступает пользователь; адрес электронной почты пользователя, к которому будет прикреплена учетная запись; контактный номер телефона пользователя). Поставка в твердых копиях и их количество на партию согласовывается с заказчиком. | ||
Сведения о методах измерений
приведены в разделе 3 «Общее устройство и принцип работы» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств времени и частоты»;
ТУ 4217-006-87568835-16 «Контроллеры сбора и передачи данных КАМ25, КАМ100, КАМ200. Технические условия».
