Рефлектометры импульсные РИ-200
| Номер в ГРСИ РФ: | 99068-26 |
|---|---|
| Категория: | Рефлектометр |
| Производитель / заявитель: | ЗАО "Эрстед", г.С.-Петербург |
Рефлектометры импульсные РИ-200 (далее по тексту - рефлектометры) предназначены для измерений временных интервалов при определении расстояния до мест повреждений электрических кабелей и определения характера повреждений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99068-26 | |||||||||
| Действует | по 30.07.2031 | |||||||||
| Наименование | Рефлектометры импульсные | |||||||||
| Модель | РИ-200 | |||||||||
| Модификации |
РИ-207 РИ-209 |
|||||||||
| Приказы |
№1519 от
30.07.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e8cb452a-6971-d739-8b06-e4d8853888d9 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «ЭРСТЕД», РОССИЯ, 196244, г. Санкт-Петербург, пр-кт Витебский, д. 23, к. 1, литер А, пом. 3Н
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-024-26 ГСИ. Рефлектометры импульсные РИ-200. Методика поверки
(с 30.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99068-26: Описание типа
2026-99068-26.pdf
|
Скачать | 136.3 КБ | |
|
99068-26: Методика поверки
МП-НИЦЭ-024-26
2026-mp99068-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Рефлектометры импульсные РИ-200 (далее по тексту - рефлектометры) предназначены для измерений временных интервалов при определении расстояния до мест повреждений электрических кабелей и определения характера повреждений.
Описание
В основе принципа действия рефлектометров лежит метод импульсной рефлектометрии (метод отраженных импульсов или локационный метод), который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии.
Рефлектометром в линию посылается прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Зондирующий и отраженный импульсы наблюдаются на экране рефлектометра, масштабируемом по расстоянию и амплитуде.
По форме отраженных импульсов можно сделать вывод о характере повреждения (неоднородности) линии (обрыв, короткое замыкание, намокание сердечника кабеля, утечка на землю, утечка на соседний провод и т.д.). По временной задержке отраженного импульса и скорости распространения импульса в линии рассчитывается расстояние до неоднородности волнового сопротивления.
Рефлектометры позволяют фиксировать множественные неоднородности линии, как дискретные, так и протяженные, в зависимости от соотношения их длины и длительности зондирующего импульса.
Рефлектометры позволяют проводить измерения на любых длинных линиях: симметричных, несимметричных и силовых кабелях, воздушных линиях.
В качестве зондирующего используется импульс положительной полярности. Длительность зондирующего импульса автоматически меняется с изменением диапазона измерений расстояния (масштаба) или может быть установлена вручную.
Выходные и входные сигналы рефлектометров преобразуются с помощью аналого-цифрового преобразователя (АЦП), обрабатываются микропроцессором и результаты измерений отображаются на жидкокристаллическом (ЖК) дисплее. Результаты измерений - рефлектограммы (реакция линии на зондирующий импульс) могут быть сохранены во внутренней памяти рефлектометров или переданы на внешний персональный компьютер по интерфейсу USB.
Основные узлы рефлектометров: генератор импульсов, приемник импульсов, фильтр, АЦП, микропроцессор, устройство управления, графический ЖК-дисплей, клавиатура, источник питания.
Процесс управления всеми функциями рефлектометров осуществляется через систему меню с помощью функциональных клавиш.
Рефлектометры выпускаются в двух модификациях: РИ-207 и РИ-209, отличающихся функциональностью. Модификация РИ-207 имеет один измерительный канал и монохромный дисплей, а модификация РИ-209 имеет три коммутируемых измерительных канала и цветной дисплей.
Конструктивно рефлектометры выполнены в переносных ударопрочных пластмассовых корпусах, закрываемых крышкой. ЖК-дисплей, клавиатура и разъемы расположены на лицевой панели.

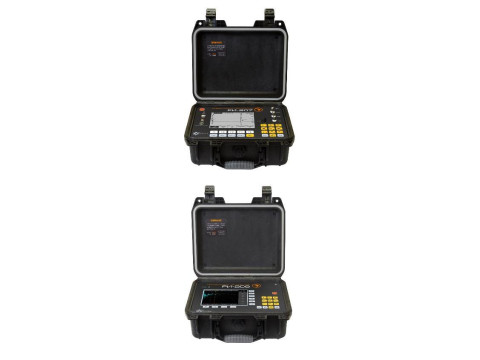

Общий вид рефлектометров представлен на рисунках 1 - 2.
Пломбирование рефлектометров импульсных РИ-200 не предусмотрено.
Обозначение мест нанесения знака утверждения типа и знака поверки представлено на рисунке 1. Знак поверки наносится в виде оттиска клейма или наклейки.
Место нанесения серийных номеров - информационная табличка с внутренней стороны крышки корпуса; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр. Обозначение места нанесения серийных номеров представлено на рисунке 1.
Место нанесения серийных номеров
Место
нанесения
знака поверки
Место
нанесения
знака
утверждения
типа

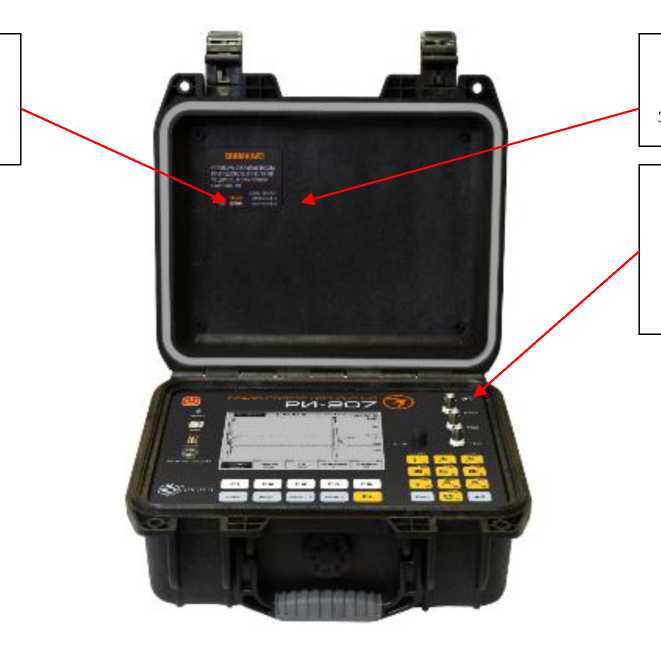

Рисунок 1 - Общий вид модификации РИ-207
Обозначение мест нанесения знака утверждения типа, знака поверки, серийных номеров

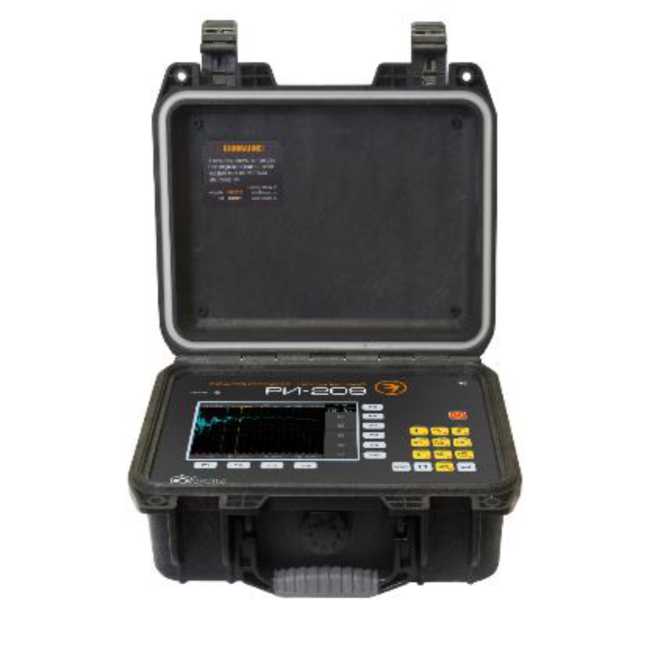

Рисунок 2 - Общий вид модификации РИ-209
Программное обеспечение
Встроенное ПО (микропрограмма) рефлектометров реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики рефлектометров нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в защищенную от записи память микропроцессора рефлектометров предприятием-изготовителем и недоступна для потребителя.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификаций | |
|
РИ-207 |
РИ-209 | |
|
Идентификационное наименование ПО |
_ |
_ |
|
Номер версии (идентификационный номер ПО) |
i.xx.xxx |
3.XX.XXX |
|
Цифровой идентификатор ПО |
_ |
_ |
Примечание - Х - номер версии метрологически незначимой части встроенного ПО,
«X» может принимать целые значения в диапазоне от 0 до 9
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
РИ-207 |
РИ-209 | |
|
Диапазон измерений временной задержки, ЛТ, мкс |
от 0,04 до 1638,4 |
от 0,04 до 1280 |
|
Поддиапазоны измерений временной задержки, мкс |
от 0,04 до 0,4 |
от 0,04 до 0,625 |
|
от 0,04 до 0,8 |
от 0,04 до 1,25 | |
|
от 0,04 до 1,6 |
от 0,04 до 2,5 | |
|
от 0,04 до 3,2 |
от 0,04 до 5 | |
|
от 0,04 до 6,4 |
от 0,04 до 10 | |
|
от 0,04 до 12,8 |
от 0,04 до 20 | |
|
от 0,04 до 25,6 |
от 0,04 до 40 | |
|
от 0,04 до 51,2 |
от 0,04 до 80 | |
|
от 0,04 до 102,4 |
от 0,04 до 160 | |
|
от 0,04 до 204,8 |
от 0,04 до 320 | |
|
от 0,04 до 409,6 |
от 0,04 до 640 | |
|
от 0,04 до 819,2 |
от 0,04 до 1280 | |
|
от 0,04 до 1638,4 |
_ | |
|
Пределы допускаемой основной приведенной погрешности измерений временной задержки импульса, % 1) |
±0,3 |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений временной задержки импульса, % 1) 2) |
±0,3 |
±0,2 |
|
Диапазон рассчитываемого расстояния, м 3) |
от 0 до 163800 |
от 0 до 128000 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 от 30 до 80 от 86 до 106 (от 645 до 795) | |
Примечания:
1) - за нормирующее значение принимается верхний предел поддиапазона измерений временной задержки tN;
2) - от изменения температуры окружающего воздуха от нормальной и изменения относительной влажности воздуха от нормальной в рабочих условиях эксплуатации;
3) - при коэффициенте укорочения 1,500
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
230 50 7,2 1) |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
268x240x124 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С, % - атмосферное давление, кПа (мм рт. ст.) |
от -20 до +40 до 98 от 86 до 106 (от 645 до 795) |
|
Примечание - 1) питание осуществляется от встроенной аккумуляторной батареи | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10 000 |
Знак утверждения типа
наносится на лицевую панель рефлектометров способом трафаретной печати и на титульные листы руководств по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Рефлектометр импульсный |
РИ-200 |
1 шт. 1) |
|
Блок питания (зарядное устройство) |
_ |
1 шт. |
|
Кабель измерительный |
_ |
3 шт. |
|
Руководство по эксплуатации - модификация РИ-207 - модификация РИ-209 |
РЭ 26.51.66-012-23133821-2024 РЭ 26.51.66-013-23133821-2026 |
1 экз. 1 экз. |
|
Примечание - 1) модификация по заказу | ||
Сведения о методах измерений
приведены в руководствах по эксплуатации РЭ 26.51.66-012-23133821-2024,
РЭ 26.51.66-013-23133821-2026 в разделе 6. «Подготовка к работе и порядок эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 26.51.66-012-23133821-2024 «Рефлектометры импульсные РИ-200. Технические условия».
