Трансформаторы напряжения UTF-525
| Номер в ГРСИ РФ: | 99076-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Electrotecnica Arteche Hermanos S.A.", Испания |
|
99076-26: Описание типа
2026-99076-26.pdf
|
Скачать | 140.2 КБ |
Трансформаторы напряжения UTF-525 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99076-26 | ||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||
| Модель | UTF-525 | ||||||||||||
| Приказы |
№1519 от
30.07.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 26debe90-5571-2268-6c02-75d8a7ef17a3 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Фирма «Electrotecnica Arteche Hermanos, S.A.», ИСПАНИЯ, Derio Bidea, n° 28. 48100 Mungia. Vizcaya. Espana (Spain)
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
(с 30.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99076-26: Описание типа
2026-99076-26.pdf
|
Скачать | 140.2 КБ |
Описание типа
Назначение
Трансформаторы напряжения UTF-525 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения представляют собой трансформаторы индуктивного типа. Имеют первичную и вторичные обмотки, размещенные на едином сердечнике и изолированные бумажно-масляной изоляцией. Обмотки и сердечник заключены в герметичный бак, заполненный маслом. Высоковольтный ввод расположен на головной части трансформатора, помещенной на фарфоровом изоляторе, заполненным маслом. Трансформаторы закрыты герметично и работают при постоянном давлении. Вывод Х первичной обмотки заземляется. Выводы вторичных обмоток подключены к клеммам в контактной коробке, размещенной на основании трансформатора. Трансформаторы предназначены для наружной установки. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К средствам измерений данного типа относятся трансформаторы напряжения модификации UTF-525 зав. № 11020078/1, 11020078/2, 11020078/3.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом лазерной печати в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

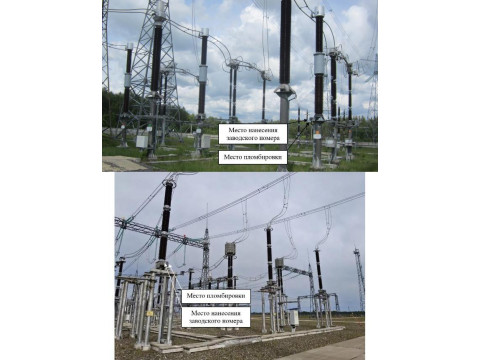

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
500/^3 |
|
Номинальное напряжение вторичной обмотки 1’2ном. В 1a-1n |
100/^3 |
|
2a-2n |
100 |
|
3a-3n |
100/V3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичной обмотки по ГОСТ 1983 1a-1n |
0,2; 0,5; 1; 3 |
|
2a-2n |
3Р |
|
3a-3n |
0,2 |
|
Номинальная мощность вторичной обмотки, В^А 1a-1n |
50; 100; 150; 200 |
|
2a-2n |
10 |
|
3a-3n |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +45 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
UTF-525 |
1 шт. |
|
Паспорт |
UTF-525 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
