Трансформаторы напряжения емкостные OTCF 550
| Номер в ГРСИ РФ: | 99077-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Areva T&D Inc.", США |
|
99077-26: Описание типа
2026-99077-26.pdf
|
Скачать | 139 КБ |
Трансформаторы напряжения емкостные OTCF 550 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99077-26 | |||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения емкостные | |||||||||||||||||||||||||||||||||||||||||||||
| Модель | OTCF 550 | |||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1519 от
30.07.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9f66b09d-e755-a722-392e-f901db907b2d | |||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма «Areva T&D Inc., СОЕДИНЕННЫЕ ШТАТЫ, One Ritz Avenue, Waynesboro, GA, 30830
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
(с 30.07.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99077-26: Описание типа
2026-99077-26.pdf
|
Скачать | 139 КБ |
Описание типа
Назначение
Трансформаторы напряжения емкостные OTCF 550 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Конструктивно трансформаторы напряжения представляют собой бак с установленным на нем изолятором из алюмооксидного фарфора (покрышкой).
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель напряжения представляет собой колонну, состоящую из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку. Высоковольтный ввод расположен на верхнем фланце делителя.
К выходу делителя подключено ЭМУ, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора напряжения. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации. ЭМУ имеет несколько вторичных обмоток и заключено в герметичный бак, заполненный маслом.
Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя и имеет четыре опоры для монтажа.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку ЭМУ и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.
Трансформаторы напряжения предназначены для наружной установки. Рабочее положение трансформаторов напряжения в пространстве - вертикальное.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К средствам измерений данного типа относятся трансформаторы напряжения емкостные OTCF 550 зав. № 696439122, 696439124, 696439126, 696457202, 696457205, 696457206, 696457208, 696457210, 701436704, 701436705, 701436706, 701436709, 701436710, 701436711.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом лазерной печати в виде цифрового обозначения.

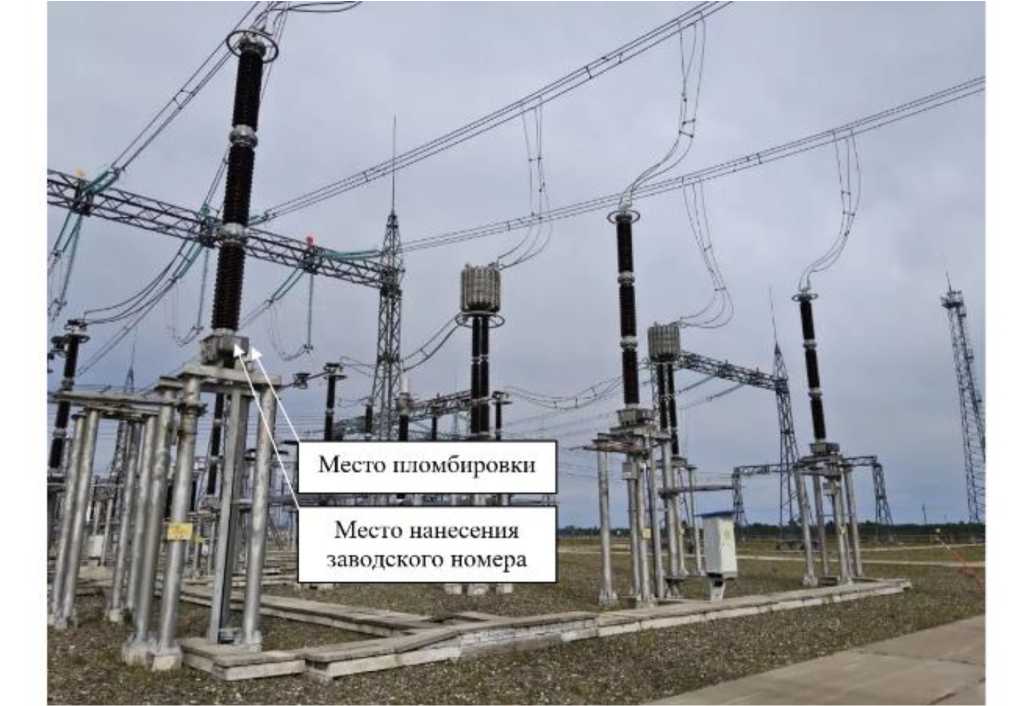

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | |
|
696439122, 696439124, 696439126, 696457202, 696457205, 696457206, 696457208, 696457210 |
701436704, 701436705, 701436706, 701436709, 701436710, 701436711 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
500/\3 |
500/\3 |
|
Номинальное напряжение и2ном, В основной вторичной обмотки 1a- 1n |
100/^3 |
100/V3 |
|
основной вторичной обмотки 2a-2n |
100/^3 |
100/V3 |
|
дополнительной вторичной обмотки da-dn |
100 |
100 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки 1a-1n |
0,2 |
0,2 |
|
основной вторичной обмотки 2a-2n |
0,2 |
0,2 |
|
дополнительной вторичной обмотки da-dn |
3Р |
3Р |
|
Номинальная мощность, В^А основной вторичной обмотки 1a-1n |
20 |
100 |
|
основной вторичной обмотки 2a-2n |
200 |
50 |
|
дополнительной вторичной обмотки da-dn |
100 |
200 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +50 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения емкостный |
OTCF 550 |
1 шт. |
|
Паспорт |
OTCF 550 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
