Рулетки измерительные металлические

Назначение

Рулетки измерительные металлические (далее по тексту - рулетки) предназначены для измерений линейных размеров путем непосредственного сравнения со шкалой.

Описание

Принцип действия рулеток основан на непосредственном наложении измерительной ленты на объект измерений и визуальном отсчете показаний по измерительной шкале.

Рулетки представляют собой измерительную ленту из нержавеющей или углеродистой стали с нанесенной шкалой, размещенную в закрытом пластиковом корпусе, оснащенном механизмом наматывания и устройством фиксации ленты в любом рабочем положении или в пределах одного оборота барабана.

Вытяжные концы рулеток изготавливаются в виде кольца, прямоугольного торца либо снабжаются держателем для закрепления на объекте измерений.

Измерительные ленты рулеток изготавливаются плоскими. Для рулеток с номинальной длиной шкалы до 5 м включительно ленты с прямоугольным торцом и с держателем могут быть изготовлены как плоскими, так и выпуклыми (желобчатыми).

Измерительная шкала может быть нанесена на один или оба края ленты с миллиметровыми, сантиметровыми и метровыми интервалами.

Рулетки изготовлены с началом шкалы, совпадающим с торцом измерительной ленты. Рулетки с вытяжным кольцом длиной 10 м и более, изготовлены с началом шкалы, удаленным от торца на менее чем на 100 мм.

Ленты рулеток из углеродистой стали имеют защитное антикоррозионное покрытие: лаковое, эмалевое или полимерное.

Рулетки выпускаются в различных модификациях, отличающихся номинальной длиной шкалы, материалом измерительной ленты, классом точности и конструктивным исполнением вытяжного конца ленты.

Структура условного обозначения модификации рулеток:

Р X X X X ГОСТ 7502-98

Таблица 1 - Расшифровка структуры условного обозначения модификации

( J

□tjtJ Wj

Товарный знак         или        наносится на корпус и/или ленту рулеток краской

или лазерной гравировкой, а также на титульный лист паспорта типографским методом.

Заводской номер в виде цифрового обозначения, наносится в виде наклейки в местах, указанных на рисунке 3.

Пломбирование рулеток от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

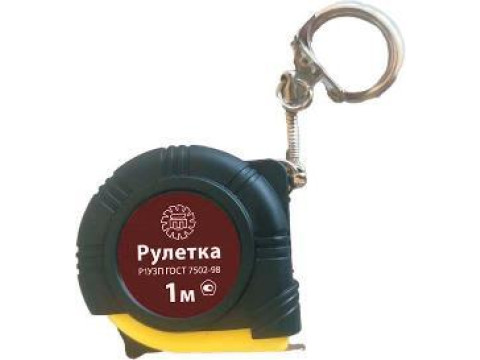

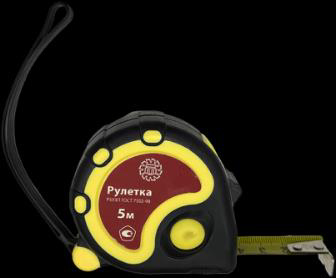

Общий вид рулеток указан на рисунках 1 - 2.

Цвет измерительной ленты, цифровых обозначений интервалов шкалы и корпуса рулеток могут быть изменены изготовителем.

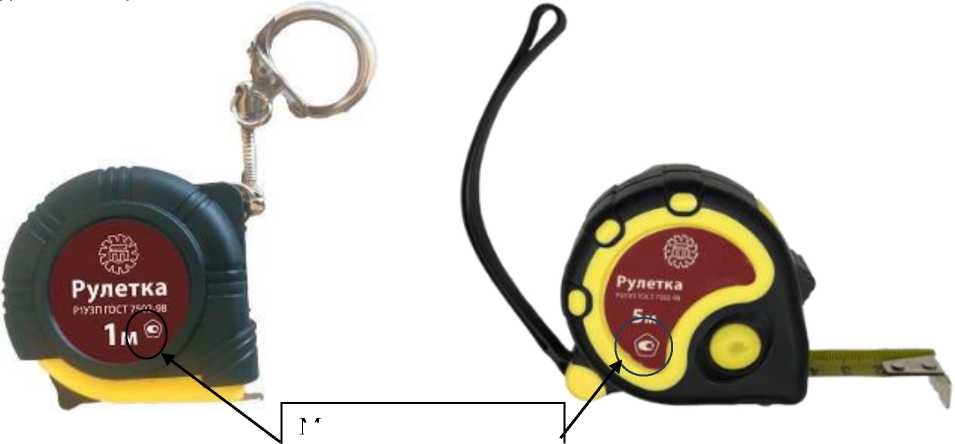

Место нанесения знака утверждения типа

Рисунок 1 - Общий вид рулеток с указанием места нанесения знака утверждения типа

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид рулеток с указанием места нанесения знака утверждения типа

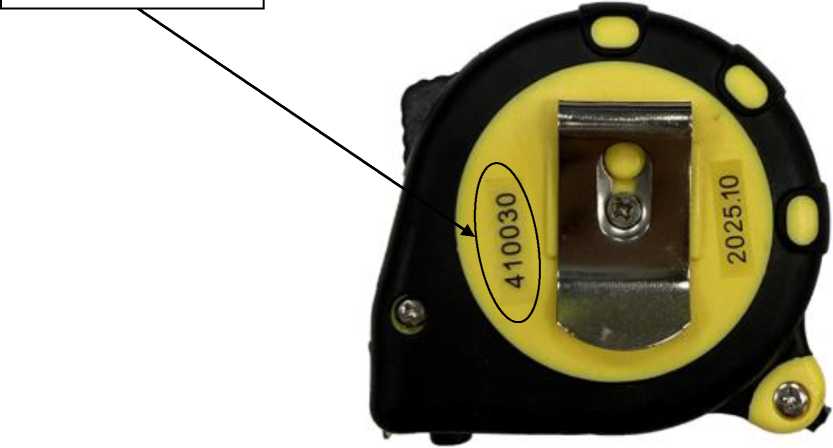

Место нанесения заводского номера

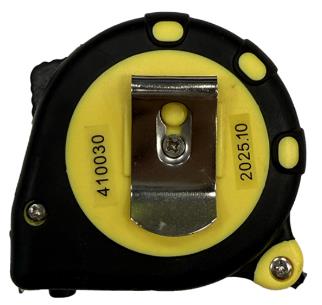

Рисунок 3 - Место нанесения заводского номера

Технические характеристики

Таблица 2 - Метрологические характеристики

Примечание:

1. L - число полных и неполных метров в отрезке

2. Допускаемое отклонение действительной длины интервалов шкал рулеток от нанесенной на шкале указаны при температуре окружающей среды от +20 °С и натяжении измерительной ленты рабочим усилием, указанным в таблице 3.

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на корпус рулеток в местах, указанных на рисунках 1-2, и на титульный лист паспорта типографским методом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Подготовка к работе, порядок работы и правила эксплуатации» паспорта рулеток.

Нормативные документы

Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г.;

ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия».
