Анализаторы концентрации взвешенных частиц Эко-ДМ GP100

Назначение

Анализаторы концентрации взвешенных частиц Эко-ДМ GP100 (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных (твёрдых) частиц (далее - пыль) и спектрального коэффициента направленного пропускания в пылегазовых потоках стационарных источников загрязнения окружающей среды при контроле промышленных выбросов в атмосферу и технологических процессов.

Описание

Принцип действия анализаторов - оптический. Луч, формируемый источником оптического излучения - лазерным диодом, проходит через анализируемый пылегазовый поток и регистрируется с помощью приёмника - фотодетектора. Интенсивность зарегистрированного излучения пропорциональна спектральному коэффициенту направленного пропускания, который функционально связан с массовой концентрацией пыли.

Конструктивно анализаторы состоят из 3-х блоков: блока излучателя, блока приёмника и электронного блока. Блоки излучателя и приёмника содержат оптические и электронные компоненты, обеспечивающие их функционирование. Монтаж блоков на газоходы осуществляется с применением специальных диффузоров из комплекта анализаторов фланцевым соединением с закладной газохода таким образом, чтобы блоки располагались друг напротив друга на оптической оси. С целью защиты от загрязнения оптических поверхностей блоков предусмотрен их обдув, который осуществляется с помощью воздуходувки или автономной линии сжатого воздуха. Электронный блок изготавливается из алюминиевого сплава в виде взрывозащищенного ящика с защитой от воздействия окружающей среды. Блоки излучателя и приёмника соединяются с блоком процессора электрическими кабелями с целью их электрического питания, приёма и передачи данных. Предусмотрено оснащение термочехлами по отдельному заказу.

Электрическое питание осуществляется от сети переменного тока. Анализаторы оснащены цифровым интерфейсом RS-485 (протокол Modbus RTU) и аналоговым - «токовая петля». Управление анализаторами осуществляется с помощью электронного блока посредством дисплея и кнопок, либо с помощью персонального компьютера со специализированным автономным программным обеспечением (далее - ПО) при работе по цифровому интерфейсу. Результаты измерений представляются в виде значений массовой концентрации пыли и спектрального коэффициента направленного пропускания на ЖК-дисплее электронного блока, в автономном ПО, а также передаются по интерфейсам связи. Дополнительно предусмотрена индикация оценочного значения оптической плотности.

Общий вид анализаторов, места нанесения знака утверждения типа и заводского номера приведены на рисунке 1. Пломбировка корпусов блоков, а также нанесение на них знака поверки не предусмотрены. Идентификация анализаторов осуществляется с помощью табличек, расположенных на корпусах блоков. Заводской номер в буквенно-цифровом формате наносится на таблички с помощью графических устройств.

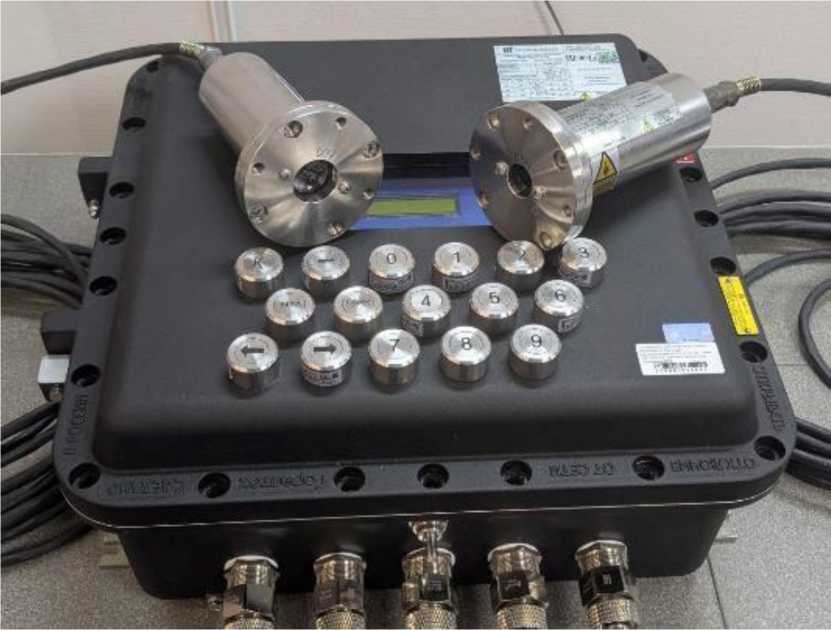

а) общий вид анализаторов

Место нанесения заводского номера

■ ■■ ЭКОХИМПРИБОР

Анализатор концентрации Ьзйешенных частиц Эка-ДМ GP100

Блок излучателя ЗайоЭскз^№ DM0001

|уры акр. iiihTi

Опорный сигнал

1,85      |    0,105    |

Излучатель

1,17       |     2,54-1     |

СЗелоно й России

IIPELL411РЕЖТ1ГНИГ!

НЕ ОТКРЫВАТЬ, ЕСЛИ УСТРОЙСТВО ПОЛ НАПРЯЖЕНИЕМ

5,36 |      219

13,7 |       135

не более 3,5 -10.. +50

Ul, В I II, nA I Pl. Вп

ООО "НПП"ЭКОХИМПРИБОР" 1419В0, Московская обл, г. Дубна, " '             an стр. 14

info@ecohimpribor.rci

февраль, 2025 г.

-23D В, 50 Гц

| 0, мкФ | Ll, мГн

Место нанесения знака утверждения типа

б) пример таблички

Рисунок 1 - Общий вид анализаторов

Программное обеспечение

Анализаторы имеют встроенное ПО и автономное ПО «3ko-,HM_RS485». Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. Автономное ПО «3ko-,HM_RS485» используется для управления анализаторами и получения результатов измерений. К метрологически значимой части встроенного и автономного ПО относится часть ПО, отвечающая за получение результата измерений. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 встроенного ПО - «высокий», автономного ПО - «средний». При нормировании метрологических характеристик учтено влияние ПО. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надёжности

Знак утверждения типа

наносится на таблички блоков анализаторов и титульные листы паспорта и руководства по эксплуатации с помощью графических устройств.

Комплектность

Таблица 5 - Комплектность анализаторов

Сведения о методах измерений

приведены в разделе 2 «Принцип работ и применение» документа «Анализатор концентрации взвешенных частиц Эко-ДМ GP100. Руководство по эксплуатации».

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»: раздел 3 «Измерения при осуществлении деятельности в области охраны окружающей среды», п. 3.1, пп. 3.1.3 «Измерение массовой концентрации органических и неорганических веществ: в промышленных выбросах в атмосферу»;

Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утверждённая приказом Росстандарта от 30 декабря 2021 г. № 3105;

ТУ 26.51.53-013-15701168-2024 «Анализаторы концентрации взвешенных частиц Эко-ДМ GP100. Технические условия».
