Ваттметры поглощаемой мощности М3-111
| Номер в ГРСИ РФ: | 99088-26 |
|---|---|
| Категория: | Ваттметры |
| Производитель / заявитель: | ООО "Контрольно-Измерительные Приборы" (КИП), г.Ижевск |
Ваттметры поглощаемой мощности М3-111 (далее - ваттметры) предназначены для измерений мощности синусоидальных сверхвысокочастотных (далее - СВЧ) сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99088-26 | ||||||
| Действует | по 03.08.2031 | ||||||
| Наименование | Ваттметры поглощаемой мощности | ||||||
| Модель | М3-111 | ||||||
| Приказы |
№1535 от
03.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1616b1dd-8ead-7d7d-0703-adb033ad6d01 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «КИП», РОССИЯ, 426000, Удмуртская Республика, г. о. город Ижевск, г. Ижевск, ул. Карла Маркса, зд. 437, к. Д
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1984-441-2025 ГСИ. Ваттметры поглощаемой мощности М3-111. Методика поверки
(с 03.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 09.08.2026 |
Поверители
Скачать
|
99088-26: Описание типа
2026-99088-26.pdf
|
Скачать | 183.3 КБ | |
|
99088-26: Методика поверки
РТ-МП-1984-441-2025
2026-mp99088-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Ваттметры поглощаемой мощности М3-111 (далее - ваттметры) предназначены для измерений мощности синусоидальных сверхвысокочастотных (далее - СВЧ) сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов.
Описание
Работа ваттметра основана на калориметрическом принципе преобразования СВЧ мощности в электрический сигнал.
Основными блоками ваттметра являются измерительный калориметрический преобразователь М5-111 (далее - ИКП), в котором происходит преобразование СВЧ мощности, и блок измерительный Я2М-100 (далее - БИ) с жидкокристаллическим индикатором.
Преобразование СВЧ мощности происходит непосредственно в согласованной нагрузке преобразователя, а измерение степени нагрева нагрузки осуществляется с помощью термопреобразователя, вынесенного за пределы СВЧ тракта.
На передней панели БИ расположены разъем выхода калибратора, переключатель питания, жидкокристаллический индикатор, четыре функциональные клавиши, энкодер и разъем для подключения ИКП. На задней панели БИ расположены разъем для подключения питания от сети переменного тока 230 В, тумблер включения/отключения питающего напряжения и разъемы: КОП (IEEE488), USB, LAN, разъем для подключения питания от бортовой сети.
Для предотвращения несанкционированного доступа к внутренним частям ваттметра пломбируется один из винтов крепления крышки корпуса БИ и один из винтов фланцевого крепления коаксиального тракта к радиатору ИКП пломбой в виде мастичной или сургучной печати.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в цифровом формате, состоящий из арабских цифр, наносится методом УФ-печати или лазерной гравировки на заднюю панель корпуса БИ.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на лицевую панель БИ в месте, приведенном на рисунке 1.
Общий вид средства измерений приведен на рисунках 1, 2, 3.

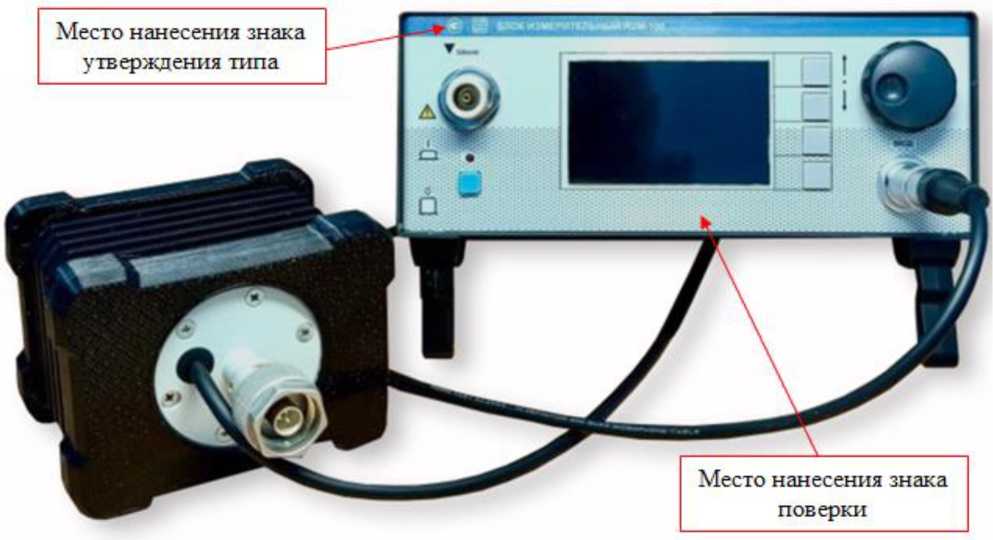

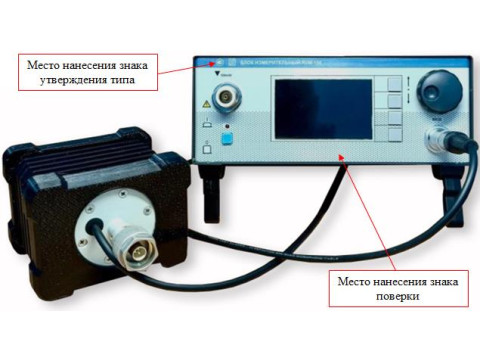

Рисунок 1 - Общий вид средства измерений

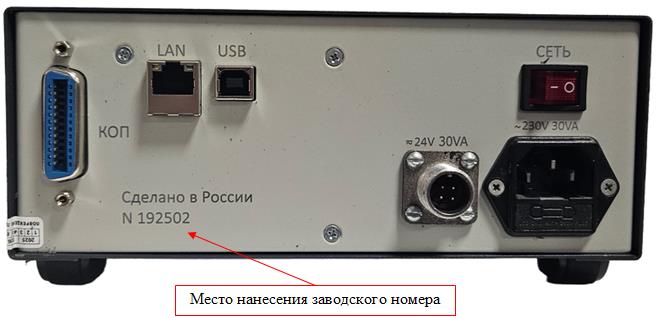

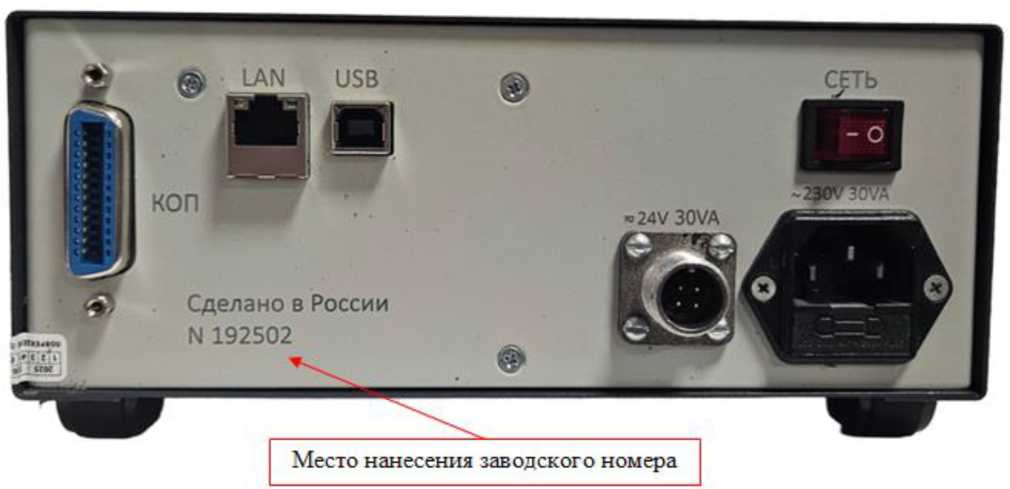

Рисунок 2 - Задняя панель корпуса БИ

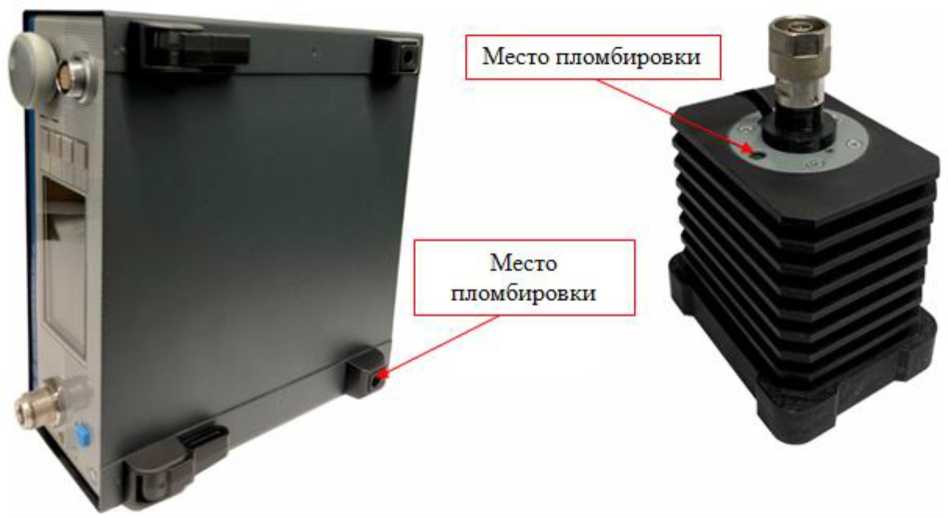

Рисунок 3 - Места пломбирования от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) ваттметра встроенное, реализовано аппаратно. Встроенное ПО заносится в защищенную от записи и чтения память ваттметра изготовителем и недоступно для потребителя. Конструкция ваттметра исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние программного обеспечения не приводит к выходу метрологических характеристик ваттметров за пределы допускаемых значений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
2.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечание - ХХ - номер версии метрологически незначимой части встроенного ПО, «ХХ» может принимать целочисленные значения в диапазоне от 0 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 0 до 18 |
|
Диапазон измерений мощности, Вт |
от 0,01 до 20 |
|
Коэффициент стоячей волны по напряжению (КСВН), не более от 0 до 3 ГГ ц включ. |
1,15 |
|
св. 3 до 12 ГГц включ. |
1,3 |
|
св. 12 до 18 ГГц |
1,4 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений мощности (без учёта погрешности рассогласования), % от 0 до 12 ГГц включ. св. 12 до 18 ГГц |
6 = ±[4+0,001(20/Рх-1)]1) 6 = ±[6+0,001(20/Рх-1)]1) |
|
Пределы допускаемой дополнительной относительной погрешности измерений мощности, вызванной отклонением температуры окружающего воздуха от нормальных условий на каждые 1 °C, % |
±0,1 |
|
Нормальные условия применения: - температура окружающей среды, °C - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
|
1) где Рх - значение измеряемой мощности на переменном токе, Вт | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, Вт, не более |
от 207 до 253 50 30 |
|
Тип соединителя радиочастотного входа |
Тип III (вилка) |
|
Габаритные размеры (длинахширинахвысота), мм, не более БИ ИКП |
230x210x95 140x105x80 |
|
Масса, кг, не более БИ ИКП |
3 1,2 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при 25 °C, %, не более |
от +10 до +40 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
12000 |
Знак утверждения типа
наносится на лицевую панель БИ методом УФ-печати в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ваттметр поглощаемой мощности М3-111 в составе: |
1 шт. | |
|
БИ Я2М-100 |
ВЛЕТ.008.01 |
1 шт. |
|
ИКП М5-111 |
ВЛЕТ.008.02 |
1 шт. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Кабель питания сетевой |
ПВС-АП S22C13-совместимый |
1 шт. |
|
Руководство по эксплуатации |
ВЛЕТ.410116.001 РЭ |
1 экз. |
|
Формуляр |
ВЛЕТ.410116.001 ФО |
1 экз. |
|
Транспортная упаковка |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ВЛЕТ.410116.001 РЭ.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Технические условия ВЛЕТ.410116.001 ТУ «Ваттметр поглощаемой мощности М3-111. Технические условия».
