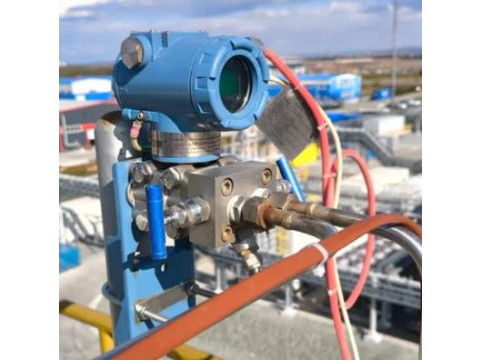

Датчики перепада давления PS6000-3151
| Номер в ГРСИ РФ: | 99094-26 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | Guangdong Parsen Industrial Technology Co., Ltd, КИТАЙ |
Датчики перепада давления PS6000-3151 (далее - датчики) предназначены для преобразований измеренного значения дифференциального давления (разности давлений) в унифицированный аналоговый выходной сигнал силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99094-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики перепада давления | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | PS6000-3151 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
PS6000-3151-DP3E22M4B3Y3DaYZ PS6000-3151-DP4E22M4B3Y3DaYZ PS6000-3151-DP5E22M4B3Y3DaYZ PS6000-3151-DP6E22M4B3Y3DaYZ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d2c94da8-bc1d-ef71-303c-fdc5c3fac138 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Guangdong Parsen Industrial Technology Co., Ltd, КИТАЙ, 7th Fl. Building A3, Liandong U Valley, No. 9 Xicheng South St., Huangpu District, Guangzhou
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-154-25 ГСИ. Датчики перепада давления PS6000-3151. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
99094-26: Описание типа
2026-99094-26.pdf
|
Скачать | 148.4 КБ | |
|
99094-26: Методика поверки
МП-НИЦЭ-154-25
2026-mp99094-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Датчики перепада давления PS6000-3151 (далее - датчики) предназначены для преобразований измеренного значения дифференциального давления (разности давлений) в унифицированный аналоговый выходной сигнал силы постоянного тока.
Описание
Принцип действия датчиков основан на использовании зависимости между преобразуемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (кремниевой мембраны). Преобразуемое давление, подаваемое во входную камеру (датчики имеют 2 камеры - высокого и низкого давления, разделенные мембраной, изгибающейся в сторону меньшего давления), вызывает деформацию мембраны измерительной ячейки и под действием пьезоэлектрического эффекта происходит изменение сопротивления резистивных элементов, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА.
Конструктивно датчики состоят из корпуса с крышкой, в котором размещены электронный блок и чувствительный элемент в виде измерительной ячейки.
Датчики выпущены в модификациях: PS6000-3151-DP3E22M4B3Y3DaYZ, PS6000-3151-DP4E22M4B3Y3DaYZ, PS6000-3151-DP5E22M4B3Y3DaYZ,
PS6000-3151-DP6E22M4B3Y3DaYZ, отличающихся диапазонами преобразований.
К датчикам данного типа относятся датчики перепада давления PS6000-3151 с серийными номерами:
- модификация PS6000-3151-DP3E22M4B3Y3DaYZ: сер. № 23084097;
- модификация PS6000-3151-DP4E22M4B3Y3DaYZ: сер. № 23084094;
- модификация PS6000-3151-DP5E22M4B3Y3DaYZ: сер. №№ 23084082, 23084085, 23084086, 23084087, 23084089, 23084091, 23084093, 23084095, 23084096;
- модификация PS6000-3151-DP6E22M4B3Y3DaYZ: сер. №№ 23084083, 23084088, 23084090, 23084092, 23084084, 23074140, 23074141.
Серийный номер нанесен в виде цифрового кода методом гравировки на металлическую пластину, прикреплённую на корпус датчика.
Общий вид датчиков с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на датчики не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.

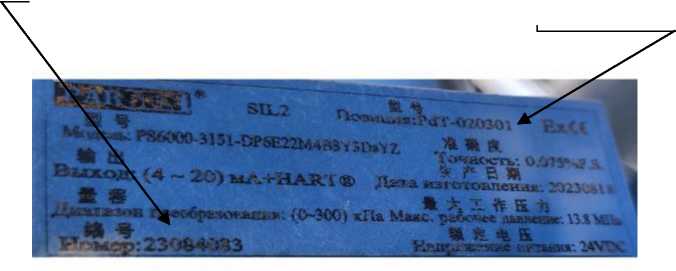

Место нанесения серийного номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид датчиков с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразований дифференциального давления, кПа: - для модификации PS6000-3151-DP3E22M4B3Y3DaYZ - для модификации PS6000-3151-DP4E22M4B3Y3DaYZ - для модификации PS6000-3151-DP5E22M4B3Y3DaYZ - для модификации PS6000-3151-DP6E22M4B3Y3DaYZ |
от 0 до 3,81 от 0 до 20 от 0 до 100 от 0 до 300; (от 0 до 200)1); (от 0 до 250)2) |
|
Диапазон преобразований дифференциального давления в выходной аналоговый сигнал силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) основной погрешности преобразований дифференциального давления, % |
±0,075; ±0,1503) |
|
Пределы допускаемой приведенной (к диапазону преобразований давления) дополнительной погрешности преобразований дифференциального давления при изменении температуры окружающей среды от нормальных условий в диапазоне температур условий эксплуатации на каждые 10 °С, % |
±0,0375 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +20 до +30 от 30 до 80 |
|
Примечания: 1) - для сер. № 23084084; 2) - для сер. № 23074140, 23074141; 3) - для модификации PS6000-3151-DP6E22M4B3Y3DaYZ. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
204х120х140 |
|
Масса, кг, не более |
3,6 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +25 °С, %, не более |
от -60 до +70 95 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и методом гравировки на металлическую пластину, прикреплённую на корпус датчика.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик перепада давления |
PS6000-3151 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Устройство и принцип действия» документа «Датчик перепада давления PS6000-3151. Паспорт».
Нормативные документы
Приказ Росстандарта от 10.03.2025 № 472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»
Приказ Росстандарта от 14.04.2026 г. № 731 «Об утверждении Государственного первичного эталона единицы давления - паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
