Средства измерений времени отключения электрических сетей TVS–3300
| Номер в ГРСИ РФ: | 99095-26 |
|---|---|
| Производитель / заявитель: | ООО "МИКОНТ", г. Пермь |
Средства измерений времени отключения электрических сетей TVS-3300 (далее - устройства TVS-3300 или устройства) предназначены для измерения времени отключения электрических сетей с изолированной нейтралью при срабатывании реле утечки тока при тестировании электроустановок в части измерения времени срабатывания устройств защиты и отключения шахтных электрических сетей, отображения результатов измерений на дисплее устройства, хранения на энергонезависимом носителе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 99095-26 |
| Действует | по 04.08.2031 |
| Наименование | Средства измерений времени отключения электрических сетей |
| Модель | TVS–3300 |
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 207f1c33-f0e6-90f5-0821-dafea4185518 |
Производитель / Заявитель
ООО «МИКОНТ», РОССИЯ, 614007, Пермский край, г. Пермь, ул. 25 Октября, д. 89, оф. 21
Поверка
| Методика поверки / информация о поверке |
МП 137-26-2025 ГСИ. Средства измерений времени отключения электрических сетей TVS–3300. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
99095-26: Описание типа
2026-99095-26.pdf
|
Скачать | 171.3 КБ | |
|
99095-26: Методика поверки
МП 137-26-2025
2026-mp99095-26.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Средства измерений времени отключения электрических сетей TVS-3300 (далее - устройства TVS-3300 или устройства) предназначены для измерения времени отключения электрических сетей с изолированной нейтралью при срабатывании реле утечки тока при тестировании электроустановок в части измерения времени срабатывания устройств защиты и отключения шахтных электрических сетей, отображения результатов измерений на дисплее устройства, хранения на энергонезависимом носителе.
Описание
Средства измерений времени отключения электрических сетей TVS-3300 представляют собой программно-аппаратные устройства, состоящие из двух функционально связанных блоков: высоковольтный блок TVS-HV (далее - блок TVS-HV) и дистанционный блок TVS-DC (далее - блок TVS-DC).
Высоковольтный блок TVS-HV обеспечивает подключение устройства TVS-3300 через высоковольтные соединительные кабели к оборудованию, оснащенному реле утечки тока, и реализует завершённый функционал по тестированию электроустановок в части измерения времени срабатывания защитных устройств и отключения электрических сетей при срабатывании реле утечки тока. Электропитание блока TVS-HV производится от встроенной аккумуляторной батареи.
Дистанционный блок TVS-DC обеспечивает функционирование устройства TVS-3300 в дистанционном режиме: запуск функции измерения c последующим просмотром измеренных данных на дисплее блока. Дистанционный блок реализован на серийной мобильной платформе на базе операционной системы Android, функционирующей в режиме ограниченного доступа (Kiosk Mode). Встроенная заводская аккумуляторная батарея блока TVS-DC обеспечивает устойчивую автономную работу. Взаимодействие между блоками устройства осуществляется по беспроводному каналу связи Wi-Fi с использованием TCP-сокета. Обмен данными осуществляется с применением встроенных криптографических средств защиты.
Принцип действия устройств TVS-3300 основан на измерении интервала времени между моментом формирования устройством TVS-3300 сигнала утечки тока контролируемой сети на землю и моментом отключения данной электрической сети в результате срабатывания коммутационного аппарата схемы встроенного или внешнего реле утечки тока тестируемой электроустановки.
Таким образом имитируется аварийная ситуация, соответствующая условию замыкания фаз на землю, при котором должно быть инициировано автоматическое отключение электрической сети. Фиксация момента подачи сигнала утечки тока, а также момента отключения напряжения электрической сети, осуществляется с применением встроенных цифровых схем синхронизации и регистрации временных событий.
Результаты измерений доступны для считывания:
- визуально с дисплея высоковольтного блока TVS-HV устройства;
- с применением дистанционного блока TVS-DC в дистанционном режиме, а также сохраняются в журнал тестирования оборудования на энергонезависимом носителе.
Устройства TVS-3300 обеспечивают три режима управления:
- Местный - запуск сигналом «Тест», сухой контакт, с использованием элементов управления, реализованных на высоковольтном блоке TVS-HV;
- Дистанционный - управление с дистанционного блока устройства TVS-3300 по защищённому Wi-Fi-соединению;
- Отложенный - автоматический старт при появлении напряжения в контролируемой электрической сети.
Высоковольтный блок TVS-HV выполнен в ударопрочном пластиковом корпусе с возможностью размещения в зоне электроустановки. На лицевой панели блока размещены элементы управления режимами работы, дисплей для отображения результатов измерений и вывода сообщений о режимах работы устройства.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на боковой стенке корпуса блока TVS-HV, на задней стенке блока TVS-DC.
Нанесение знака поверки на средство измерений не предусмотрено.
Конструкция устройств TVS-3300 обеспечивает ограничение доступа к средству измерений с целью предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений: предусмотрено пломбирование верхней крышки корпуса блока TVS-HV.

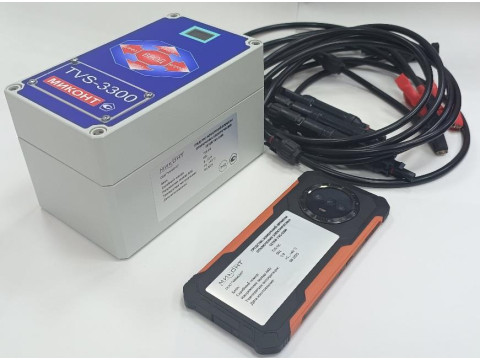

Общий вид устройства TVS-3300, включающий высоковольтный блок TVS-HV с указанием места пломбировки, мест нанесения заводского номера и знака утверждения типа, дистанционный блок TVS-DC с указанием места нанесения заводского номера, представлен на рисунке 1.
Место пломбировки
Место нанесения заводского номера блока TVS-HV
Место нанесения знака утверждения типа
Место нанесения заводского номера блока TVS-DC
Рисунок 1 - Общий вид устройства TVS-3300, включающий высоковольтный блок TVS-HV с указанием места пломбировки, мест нанесения заводского номера и знака утверждения типа, дистанционный блок TVS-DC с указанием места нанесения заводского номера
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) устройств TVS-3300, реализованное в высоковольтном блоке TVS-HV, устанавливается при выпуске устройств из производства. Метрологически значимая часть встроенного ПО в процессе эксплуатации недоступна пользователю для изменения. Доступ к встроенному ПО с целью несанкционированного воздействия на метрологические характеристики устройств TVS-3300 через интерфейсы связи исключен. Метрологические характеристики устройств TVS-3300, указанные в таблице 3, нормированы с учетом встроенного ПО.
Уровень защиты встроенного ПО устройств TVS-3300 от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-20141). Идентификационные данные метрологически значимой части встроенного ПО устройств TVS-3300 указаны в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части встроенного ПО____
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
tvs_core |
|
Номер версии (идентификационный номер) ПО |
1.5 |
|
Цифровой идентификатор ПО |
C9D40000DFC40000C6EA00003E620000 |
|
Алгоритм вычисления идентификатора ПО |
MD5 |
Прикладное ПО TVSMicont (далее - ПО TVSMicont) дистанционного блока TVS-DC обеспечивает просмотр измеренных данных на дисплее блока, функции человеко-машинного интерфейса. Доступ к ПО TVSMicont с целью несанкционированного воздействия на метрологические характеристики устройств TVS-3300 через интерфейсы связи исключен. Обеспечивается защита от несанкционированного доступа к результатам измерений и функции дистанционного режима.
Уровень защиты прикладного ПО устройств TVS-3300 от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО TVSMicont указаны в таблице 2.
|
Таблица 2 - Идентификационные данные ПО TVS |
Vlicont |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TVSMicont |
|
Номер версии (идентификационный номер) ПО |
1.5 |
Технические характеристики
Таблица 3 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений времени отключения электрической сети, мс |
от 20 до 500 |
|
Пределы допускаемой абсолютной погрешности измерения времени отключения электрической сети, мс |
±10 |
|
Цена единицы младшего разряда, мс |
0,1 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальное напряжение электрической сети переменного тока частотой 50 Гц1) |
127; 230; 400; 690; 1200; 3300 В |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +5 до +40 не более 98 при температуре 25 °С без конденсации влаги от 84,0 до 126,0 |
|
Питание высоковольтного блока TVS-HV |
Встроенная аккумуляторная батарея (восемь элементов) NI-MN AA2200mAh 1.2 В |
|
Напряжение питания блока TVS-HV от встроенной аккумуляторной батареи, В |
от 8 до 12 |
|
Потребляемый ток (высоковольтный блок TVS-HV), мА, не более |
150 |
|
Связь между блоками TVS-HV, TVS-DC |
беспроводной канал связи Wi-Fi |
|
Радиус связи, м, не менее |
3 |
|
Габаритные размеры блока TVS-HV, мм, не более - высота - ширина - длина |
120 120 220 |
|
Габаритные размеры блока TVS-DC, мм, не более - высота - ширина - длина |
20 100 200 |
|
Масса блока TVS-HV, кг, не более |
2,8 |
|
Масса блока TVS-DC, кг, не более |
0,3 |
|
Сопротивление изоляции высоковольтного блока TVS-HV, МОм, не менее - в нормальных условиях - при температуре окружающего воздуха +40 °С - при относительной влажности воздуха 98 % при температуре 25 °С |
100 100 20 |
|
1) Напряжение в электрической сети по ГОСТ 32144-2013, ГОСТ 29322-2014 | |
Таблица 5 - Основные показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
7 |
Знак утверждения типа
наносится на корпус высоковольтного блока TVS-HV устройств TVS-3300 путем наклейки полимерной пленки с нанесенным типографским способом текстом.
Комплектность
Комплектность устройств TVS-3300 представлена в таблице 6.
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Высоковольтный блок |
TVS-HV |
1 шт. |
|
Дистанционный блок с прикладным программным обеспечением TVSMicont |
TVS-DC |
1 шт. |
|
Комплект соединительных проводов |
_ |
1 компл. |
|
Зарядные устройства (2 шт.) высоковольтного блока TVS-HV |
_ |
1 компл. |
|
Кейс для переноски и хранения |
_ |
1 шт. |
|
Паспорт |
МФКЕ.421415.001 ПС |
1 экз. |
|
Методика поверки |
_ |
1 экз. на партию |
|
Прикладное программное обеспечение дистанционного блока TVS-DC1) |
TVSMicont |
1 компл. |
|
Вспомогательное стендовое оборудование для опробования и проверки 2) |
TVS-STAND |
1 компл. |
|
1) В виде установочного файла на USB-носителе 2) Поставляется по требованию заказчика | ||
Сведения о методах измерений
приведены в разделе 6 «Методика (метод) измерений» Паспорта МФКЕ.421415.001 ПС.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 24754-2013 «Электрооборудование рудничное нормальное. Общие технические требования и методы испытаний»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»1)
ТУ МФКЕ.421415.001 «Средства измерений времени отключения электрических сетей TVS-3300. Технические условия»
