Дозиметры-радиометры ДРБП-03М
| Номер в ГРСИ РФ: | 99096-26 |
|---|---|
| Категория: | Дозиметры |
| Производитель / заявитель: | ООО "Политехформ-М", г.Москва |
Дозиметры-радиометры ДРБП-03М (далее по тексту - дозиметры) предназначены для измерений:
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99096-26 | ||||||
| Действует | по 04.08.2031 | ||||||
| Наименование | Дозиметры-радиометры | ||||||
| Модель | ДРБП-03М | ||||||
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7dfe24cb-5b82-b74a-0523-7d810be587ad | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ПОЛИТЕХФОРМ-М», РОССИЯ, 143402, Московская обл., г. Красногорск, ул. Речная, д. 8
Поверка
| Методика поверки / информация о поверке |
ГКПС 102.00.00.000 МП ГСИ. Дозиметры-радиометры ДРБП-03М. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99096-26: Описание типа
2026-99096-26.pdf
|
Скачать | 226 КБ | |
|
99096-26: Методика поверки
ГКПС 102.00.00.000 МП
2026-mp99096-26.pdf
|
Скачать | 4.3 MБ |
Описание типа
Назначение
Дозиметры-радиометры ДРБП-03М (далее по тексту - дозиметры) предназначены для измерений:
- мощности амбиентного эквивалента дозы (МАЭД) фотонного (рентгеновского и гамма) излучения;
- амбиентного эквивалента дозы (АЭД) фотонного (рентгеновского и гамма) излучения;
- плотности потока альфа-частиц;
- плотности потока бета-частиц;
- поверхностной активности альфа-излучающих радионуклидов (239Pu);
- поверхностной активности бета-излучающих радионуклидов (90Sr+90Y). —
Описание
Принцип действия дозиметра основан на регистрации ионизирующего излучения счётчиком Гейгера-Мюллера (кроме блока детектирования гамма-излучения поискового БДБГ-П, в котором применен сцинтилляционный метод измерения). При попадании излучения в чувствительный объём счётчика происходит ионизация газа. Под действием приложенного напряжения заряды собираются на электродах, усиливаются и преобразуются в сформированные электрические импульсы, число которых в единицу времени пропорционально измеряемой величине. Микропроцессор пульта осуществляет подсчёт электрических импульсов, вычисление, индикацию и хранение результатов измерений, а также управление режимами работы.
Конструктивно дозиметры состоят из Пульта ДРБП-03М, предназначенного для измерений МАЭД и АЭД фотонного излучения, и подключаемых к нему блоков детектирования:
- блок детектирования альфа-, бета-излучения БДБА-02М для измерения плотности потока альфа-частиц, плотности потока бета-частиц, поверхностной активности альфа-излучающих радионуклидов (239Pu) и поверхностной активности бета-излучающих радионуклидов (90Sr+90Y) с набором крышек:
■ крышка-фильтр № 1;
■ крышка № 2 (коллиматор бета-излучения);
■ крышка транспортировочная;
- блок детектирования гамма-излучения БДГ-01М для измерения МАЭД фотонного излучения;
- блок детектирования гамма-излучения поисковый БДБГ-П для измерения МАЭД гамма-излучения, для поиска, обнаружения и локализации радиоактивных веществ.
Подключение блоков детектирования к Пульту ДРБП-03М осуществляется при помощи гибкого (витого или прямого) кабеля, имеющего разъёмы.
При автономной работе Пульт ДРБП-03М осуществляет непрерывное измерение и индикацию измерений МАЭД и АЭД фотонного излучения.
Дозиметр комплектуется штангой с кабелем (удлинитель телескопический), держателем компактным (с короткой ручкой), блоком зарядки встроенной аккумуляторной батареи с кабелем зарядки и подключения к ПЭВМ.
Дозиметр имеет звуковую, вибрационную и световую сигнализации, информирующие пользователя о превышении предустановленных порогов.
При температурах окружающей среды от минус 20 °С до минус 40 °С дозиметр сохраняет функциональность по проведению измерений. При этом на дисплее Пульта ДРБП-03М не отображаются измеренные значения, но дозиметр обрабатывает и сохраняет измеренные значения, работает пороговая сигнализация при превышении уровня измеряемых величин, поисковый режим работы (световая, звуковая и вибрационная сигнализация, оповещающие об уровне сигнала), а также возможна передача данных по кабелю на персональный компьютер пользователя.
Заводской номер (в формате YYXXX - пять цифр, из которых YY - две последние цифры года выпуска, XXX - порядковый номер), однозначно идентифицирующий каждый экземпляр средства измерений, присваивается предприятием-изготовителем и наносится методом гравировки лазерным маркером на маркировочную табличку Пульта ДРБП-03М и на крышку каждого блока детектирования. Маркировка, наносимая на Пульт ДРБП-03М и блоки детектирования из состава дозиметра, содержит следующие данные: наименование и/или товарный знак предприятия-изготовителя, тип средства измерений, наименование составной части дозиметра, заводской номер. Также, на Пульт ДРБП-03М наносится знак утверждения типа средства измерений и степень защиты оболочек (IP).
Нанесение знака поверки на дозиметры не предусмотрено.
Пломбирование дозиметра для защиты от несанкционированного доступа осуществляется путём наклейки пломбы на корпус блока детектирования и пломбированием мастикой винтов Пульта ДРБП-03М.

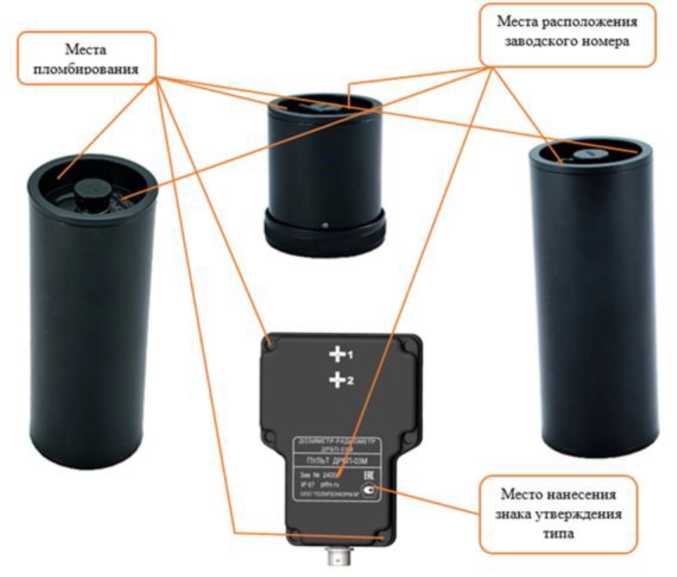

Общий вид дозиметра, мест пломбирования, нанесения знака утверждения типа, заводского номера приведен на рисунках 1, 2.

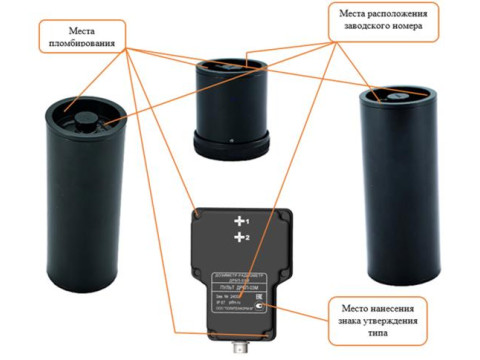

Рисунок 1 - Вид мест пломбирования, нанесения знака утверждения типа, заводского номера
(1) - Блок детектирования гамма-излучения поисковый БДБГ-П;
(2) - Блок детектирования гамма-излучения БДГ-01М;
(3) - Блок детектирования альфа-, бета-излучения БДБА-02М;
(4) - Кабель ВБД;
(5) - Пульт ДРБП-03М;
(6) - Кабель ВБД с аудио-разъёмом;
(7) - Кабель зарядный;
(8) - Сетевое зарядное устройство;
(9) - Штанга с кабелем (удлинитель телескопический).

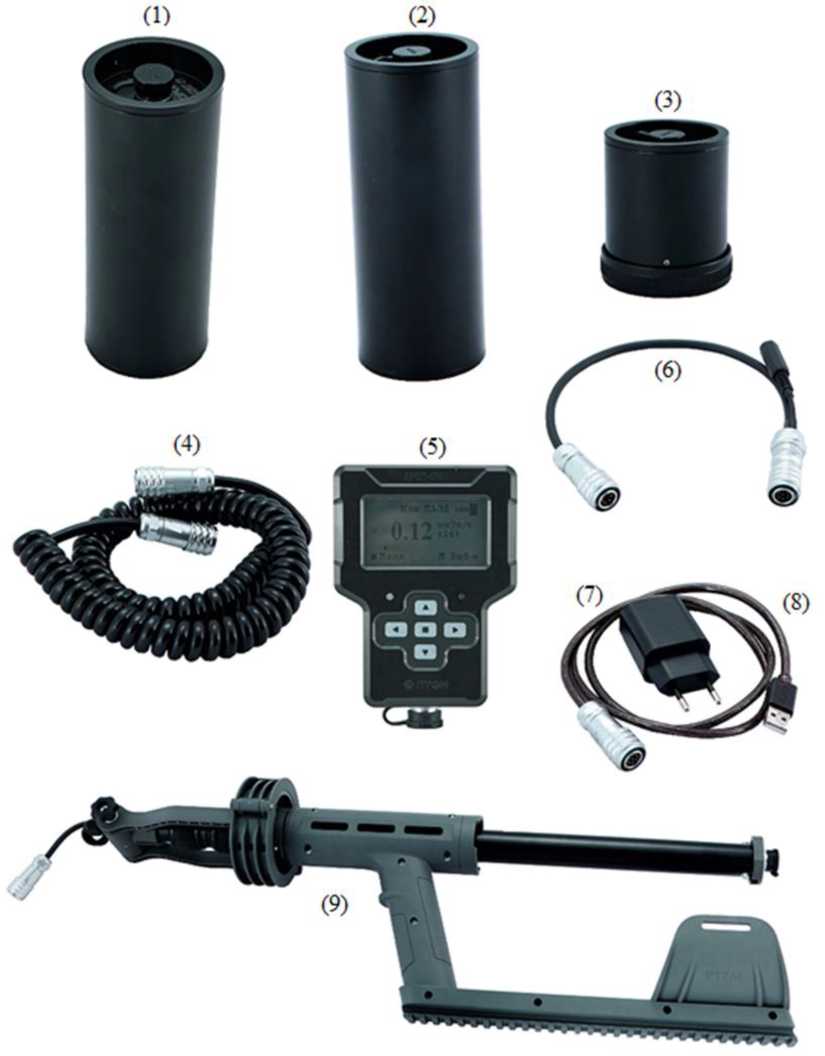

Рисунок 2 - Общий вид дозиметра-радиометра ДРБП-03М
Цветовое исполнение корпусов блоков детектирования и Пульта ДРБП-03М дозиметра может отличаться от приведенного.
Программное обеспечение
Используемое в дозиметре программное обеспечение (ПО) состоит из двух ПО:
- встроенного ПО «ДРБП-03М», предназначенного для расчёта и вывода на дисплей измеренных значений, обработки сигналов, хранения данных, организации пользовательского интерфейса;
- прикладного ПО «Прикладное программное обеспечение дозиметра-радиометра ДРБП-03М» для персонального компьютера (ПК), входящего в комплект поставки дозиметра, предназначенного для отображения и хранения информации об измерениях. С помощью ПО «Прикладное программное обеспечение дозиметра-радиометра ДРБП-03М» происходит считывание журналов измерений из Пульта ДРБП-03М на ПК и осуществляют настройки, не влияющие на метрологические характеристики.
Идентификационные данные встроенного ПО «ДРБП-03М» доступны
для идентификации через меню Пульта ДРБП-03М в пункте «О системе».
Идентификационные данные ПО «Прикладное программное обеспечение дозиметра-радиометра ДРБП-03М» доступны для идентификации в разделе 1 документа ГКПС 102.00.00.000 ПС «Дозиметр-радиометр ДРБП-03М. Паспорт».
Идентификационные параметры ПО содержатся в таблицах 1-2.
Таблица 1 - Идентификационные данные встроенного ПО «ДРБП-03М»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ДРБП-03М |
|
Номер версии (идентификационный номер) ПО 1) |
1.2.1.6 |
|
Контрольная сумма исполняемого кода 2) |
0x72892ED1 |
|
Алгоритм вычисления цифрового кода |
CRC-32 |
|
1) Номер версии ПО не ниже указанного в таблице до версии 1.2.9.9. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты встроенного ПО «ДРБП-03М» и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО «Прикладное программное обеспечение дозиметра-радиометра ДРБП-03М»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DRBP_IMD.exe |
|
Номер версии (идентификационный номер) ПО 1) |
1.2 |
|
Контрольная сумма исполняемого кода 2) |
5d726bb1b2cf8c38001caad87a 010f98993b28a49b816b93bd1adfd598530db1 |
|
Алгоритм вычисления цифрового кода |
SHA256 |
|
1) Номер версии ПО не ниже указанного в таблице до версии 9.9. 2) Контрольная сумма файла относится к текущей версии ПО. | |
Уровень защиты ПО «Прикладное программное обеспечение дозиметра-радиометра ДРБП-03М» и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики дозиметра приведены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пульт ДРБП-03М | |
|
Диапазон измерений мощности амбиентного эквивалента дозы (МАЭД) фотонного излучения, Зв/ч |
от 1,040-7 до 10,0 |
|
Диапазон измерений амбиентного эквивалента дозы (АЭД) фотонного излучения, Зв |
от 1,0-10-6 до 10,0 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД, %: - в диапазоне от 0,10 до 0,60 мкЗв/ч включ. - в диапазоне св. 0,60 мкЗв/ч до 10 Зв/ч |
±(10+3/H) 1) ±15 |
|
Пределы допускаемой основной относительной погрешности измерений АЭД, % |
±15 |
|
Пределы допускаемой дополнительной относительной погрешности измерений МАЭД и АЭД, обусловленной энергетической зависимостью относительно энергии гамма-излучения радионуклида 137Cs, % |
±25 |
|
Пределы допускаемой дополнительной относительной погрешности измерений МАЭД и АЭД, обусловленной анизотропией чувствительности в вертикальной и горизонтальной плоскостях относительно опорного направления, %: для энергии 0,060 МэВ (241 Am) при изменении угла падения излучения от 0° до ±30° для энергии 0,662 МэВ (137Cs) при изменении угла падения излучения от 0° до ±45° для энергии 1,25 МэВ (60Со) при изменении угла падения излучения от 0° до ±45° |
от -35 до +10 от -15 до +10 ±10 |
|
Пределы допускаемой дополнительной относительной погрешности измерений вследствие изменения температуры окружающей среды от температуры, соответствующей нормальным условиям, в диапазоне рабочих температур на каждые 10 °С, % |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений вследствие изменения влажности окружающего воздуха при температуре +35 °С (без конденсации влаги), % |
±10 |
|
Блок детектирования альфа-, бета-излучения БДБА-02М | |
|
Диапазон измерений плотности потока альфа-частиц2), мин-1 •см-2 |
от 2,0 до 5,0-106 |
|
Пределы допускаемой основной относительной погрешности измерений плотности потока альфа-частиц2), %: - в диапазоне от 2,0 до 6,0 мин-1^см-2 включ. - в диапазоне св. 6,0 до 5,0.106 мин-1^см-2 |
±(20+60/P) 3) ±30 |
|
Диапазон измерений поверхностной активности альфа- излучающих радионуклидов (239Pu)2), Бк-см-2 |
от 6,7-10-2 до 1,7-105 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений поверхностной активности альфа-излучающих радионуклидов (239Pu)2), %: - в диапазоне от 6,7-10’2 до 0,2 Бк-см-2 включ. - в диапазоне св. 0,2 до 1,7.105 Бк-см-2 |
±(20+2/P) 3) ±30 |
|
Диапазон измерений плотности потока бета-частиц4), мин-1 •см-2 без крышки № 2 (коллиматора бета-излучения) |
от 5,0 до 1,0• 107 включ. |
|
Диапазон измерений плотности потока бета-частиц4), мин-1 •см-2 с крышкой № 2 (коллиматором бета-излучения) |
св. 1,0-107 до 1,0-108 |
|
Пределы допускаемой основной относительной погрешности измерений плотности потока бета частиц4), % |
±20 |
|
Диапазон измерений поверхностной активности бета-излучающих радионуклидов (90Sr+90Y)4), Бк-см-2 |
от 0,22 до 4,4-105 |
|
Пределы допускаемой основной относительной погрешности измерений поверхностной активности бета-излучающих радионуклидов (90Sr+90Y)4), % |
±20 |
|
Пределы допускаемой дополнительной относительной погрешности измерений вследствие изменения температуры окружающей среды от температуры, соответствующей нормальным условиям, в диапазоне рабочих температур на каждые 10 °С, % |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений вследствие изменения влажности окружающего воздуха при температуре +35 °С (без конденсации влаги), % |
±10 |
|
Блок детектирования гамма-излучения БДГ-01М | |
|
Диапазон измерений МАЭД фотонного излучения, Зв/ч |
от 1,0-10-7 до 50-10-3 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД, %: - в диапазоне от 0,10 до 0,40 мкЗв/ч включ. - в диапазоне св. 0,40 мкЗв/ч до 50 мЗв/ч |
±(10+2/H) 1) ±15 |
|
Пределы допускаемой дополнительной относительной погрешности измерений МАЭД, обусловленной энергетической зависимостью относительно энергии гамма-излучения радионуклида 137Cs, % |
±25 |
|
Пределы допускаемой дополнительной относительной погрешности измерений МАЭД, обусловленной анизотропией чувствительности в вертикальной и горизонтальной плоскостях относительно опорного направления, %: для энергии основной линии 0,060 МэВ (241 Am) при изменении угла падения излучения от 0° до ±30° для энергии основной линии 0,662 МэВ (137Cs) при изменении угла падения излучения от 0° до ±45° для энергии основной линии 1,25 МэВ (60Со) при изменении угла падения излучения от 0° до ±45° |
от -15 до +25 ±15 ±10 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений вследствие изменения температуры окружающей среды от температуры, соответствующей нормальным условиям, в диапазоне рабочих температур на каждые 10 °С, % |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений вследствие изменения влажности окружающего воздуха при температуре +35 °С (без конденсации влаги), % |
±10 |
|
Блок детектирования гамма-излучения поисковый БДБГ-П | |
|
Диапазон измерений МАЭД гамма-излучения (137Cs) 5), Зв/ч |
от 1,0-10-7 до 1,0-10’3 |
|
Пределы допускаемой основной относительной погрешности измерений МАЭД гамма-излучения (137Cs) 5), % |
±30 |
|
Пределы допускаемой дополнительной относительной погрешности измерений вследствие изменения температуры окружающей среды от температуры, соответствующей нормальным условиям, в диапазоне рабочих температур на каждые 10 °С, % |
±3 |
|
Пределы допускаемой дополнительной относительной погрешности измерений вследствие изменения влажности окружающего воздуха при температуре +35 °С (без конденсации влаги), % |
±10 |
|
1) H - измеренная величина МАЭД, выраженная в мкЗв/ч; 2) для радионуклида 239Pu в геометрии П9; 3) P - измеренная величина плотности потока альфа- или бета-частиц, выраженная в мин-1^см-2, или поверхностной активности альфа- или бета-излучающих радионуклидов, выраженная в Бюсм-2; 4) для радионуклидов 90Sr+90Y в геометрии С0; 5) в прямом пучке гамма-излучения 137Cs. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Общие технические характеристики Дозиметра-радиометра ДРБП-03М | |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающей среды с индикацией на дисплее Пульта ДРБП-03М, °С - температура окружающей среды без индикации на дисплее Пульта ДРБП-03М, °С - относительная влажность окружающей среды (при плюс 35 °С и более низких температурах, без конденсации влаги), %, не более - атмосферное давление, кПа |
св. -20 до +50 от -40 до -20 включ. 98 от 84,0 до 106,7 |
|
Время установления рабочего режима, с, не более |
20 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Нестабильность показаний за 24 ч непрерывной работы, % |
5 |
|
Номинальное напряжение питания от аккумуляторной батареи (АКБ) ёмкостью не менее 2000 мА^ч, В |
3,7 |
|
Время непрерывной работы дозиметра (в нормальных условиях и при отключенной подсветке экрана пульта), ч, не менее |
160 |
|
Пульт ДРБП-03М | |
|
Диапазон энергий регистрируемого фотонного излучения, МэВ |
от 0,05 до 3,0 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
150 105 33 |
|
Масса, кг, не более |
0,35 |
|
Блок детектирования альфа-, бета-излучения БДБА-02М | |
|
Диапазон регистрируемых энергий альфа-излучения, МэВ |
от 4,5 до 8,0 |
|
Диапазон регистрируемых энергий бета-излучения, МэВ1) |
от 0,15 до 3,50 |
|
Диапазон регистрируемых энергий бета-излучения, МэВ2) |
от 0,05 до 1,41 |
|
Габаритные размеры, мм, не более - диаметр - длина |
70 80 |
|
Масса, кг, не более |
0,34 |
|
Блок детектирования гамма-излучения БДГ-01М | |
|
Диапазон регистрируемых энергий фотонного излучения, МэВ |
от 0,05 до 3,0 |
|
Габаритные размеры, мм, не более - диаметр - длина |
70 170 |
|
Масса, кг, не более |
0,50 |
|
Блок детектирования гамма-излучения поисковый БДБГ-П | |
|
Диапазон регистрируемых энергий фотонного излучения, МэВ |
от 0,05 до 3,0 |
|
Чувствительность при измерении МАЭД фотонного излучения, (с-1)/(мкЗв/ч), не менее: - для энергии 0,060 МэВ (241Am) - для энергии 0,662 МэВ (137Cs) - для энергии 1,25 МэВ (60Со) |
800 200 90 |
|
Габаритные размеры, мм, не более: - диаметр - длина |
70 170 |
|
Масса, кг, не более |
0,6 |
|
1) значения максимальных энергий регистрируемого бета-излучения; 2) значения средних энергий регистрируемого бета-излучения. | |
Знак утверждения типа
наносится методом гравировки лазерным маркером на маркировочную табличку Пульта ДРБП-03М и типографским способом на титульный лист руководства по эксплуатации и паспорта дозиметра.
Комплектность
В комплект поставки дозиметра входят составные части и эксплуатационная документация, указанные в таблице 5.
Таблица 5 - Комплектность поставки дозиметров
|
Наименование |
Обозначение |
Количество, шт. |
|
Дозиметр-радиометр ДРБП-03М в составе: |
ГКПС 102.00.00.000 |
1 |
|
Составные части изделия | ||
|
Пульт ДРБП-03М |
ГКПС 102.01.00.000 |
1 |
|
Блок детектирования гамма-излучения БДГ-01М |
ГКПС 102.05.00.000 |
11) |
|
Блок детектирования альфа-, бета-излучения БДБА-02М |
ГКПС 102.02.00.000 |
11), 2) |
|
Блок детектирования гамма-излучения поисковый БДБГ-П |
ГКПС 85.04.00.000 |
11) |
|
Штанга (удлинитель телескопический) |
ГКПС 106.00.00.000 |
11) |
|
Держатель компактный |
ГКПС 102.12.01.000 |
11) |
|
Кронштейн Пульта ДРБП-03М |
ГКПС 102.04.00.000 |
11) |
|
Кабель зарядный |
ГКПС 102.06.00.000 |
1 |
|
Кабель ВБД |
ГКПС 102.07.00.000 |
11) |
|
Кабель ВБД с аудио-разъёмом |
ГКПС 102.08.00.000 |
1 |
|
Сетевое зарядное устройство |
- |
1 |
|
Наушники |
- |
1 |
|
Ключ шестигранный |
- |
11) |
|
Прикладное программное обеспечение дозиметра-радиометра ДРБП-03М (на внешнем носителе) |
КП.ГКПС 102.09.00.000-01 |
1 |
|
Упаковка |
ГКПС 102.00.01.000 или ГКПС 102.00.02.000 |
11) |
|
Эксплуатационная документация | ||
|
Руководство по эксплуатации |
ГКПС 102.00.00.000 РЭ |
1 |
|
Паспорт |
ГКПС 102.00.00.000 ПС |
1 |
|
Методика поверки |
- |
1 |
|
Прикладное программное обеспечение дозиметра-радиометра ДРБП-03М. Руководство оператора (на внешнем носителе) |
RU.H<11С 102.09.00.000-01 34 01 |
1 |
|
1) Поставляется опционально (в соответствии с договором поставки); 2) При наличии в заказе (договоре поставки) Блока детектирования альфа-, бета-излучения БДБА-02М, в комплект поставки также входят: - Крышка транспортировочная ГКПС 102.02.00.100, - Крышка-фильтр № 1 ГКПС 102.02.00.200, - Крышка №2 (коллиматор бета-излучения) ГКПС 102.02.00.300. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ГКПС 102.00.00.000 РЭ
Дозиметр-радиометр ДРБП-03М. Руководство по эксплуатации.
Нормативные документы
ГОСТ 8.033-2023 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2024 № 2273 Об утверждении государственной поверочной схемы для средств измерений поглощенной дозы и мощности поглощенной дозы фотонного, электронного, протонного излучений и в пучках ионов углерода, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы фотонного излучения, количества, флюенса, плотности потока и энергии частиц в пучках протонов и тяжелых заряженных частиц
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний
ГКПС 102.00.00.000 ТУ Дозиметр-радиометр ДРБП-03М. Технические условия
