Анализаторы комбинированные универсальные MT Measurement ASC
| Номер в ГРСИ РФ: | 99100-26 |
|---|---|
| Производитель / заявитель: | АО "Меттлер-Толедо Восток", г.Москва |
Анализаторы комбинированные универсальные MT Measurement ASC (далее - анализаторы) предназначены для измерений рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП) и температуры в любых жидких технологических средах, в чистой воде и сточных водах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99100-26 | ||||||||||||
| Действует | по 04.08.2031 | ||||||||||||
| Наименование | Анализаторы комбинированные универсальные | ||||||||||||
| Модель | MT Measurement ASC | ||||||||||||
| Модификации |
ASC306Y ASC306F ASC326Y ASC326F ASC336F |
||||||||||||
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | e17a9d43-e7f1-5de9-3fcf-886bd32f88e6 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Производственная площадка: Wuhan Xinyi Intelligent Control Technology Co., Ltd., КИТАЙ, No. 2, Area B, Huanchang West Road (South), Urban Industrial Park, Gonggong Village, Qingshan District, Wuhan; АО «Меттлер-Толедо Восток», РОССИЯ, 101000, г. Москва, Сретенский бульвар, д. 6/1, стр.1, комн. 8, 10, 16
Поверка
| Методика поверки / информация о поверке |
МП 13-241-2026 ГСИ. Анализаторы комбинированные универсальные МТ Measurement ASC. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
99100-26: Описание типа
2026-99100-26.pdf
|
Скачать | 340 КБ | |
|
99100-26: Методика поверки
МП 13-241-2026
2026-mp99100-26.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Анализаторы комбинированные универсальные MT Measurement ASC (далее - анализаторы) предназначены для измерений рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП) и температуры в любых жидких технологических средах, в чистой воде и сточных водах.
Описание
Принцип работы анализаторов основан на регистрации изменений электрических сигналов, поступающих от измерительных датчиков и зависящих от величины измеряемых показателей, с последующим расчетом с помощью встроенного программного обеспечения (далее - ПО) значений, характеризующих состав или свойства контролируемой водной среды.
Для измерений рН, ОВП используется потенциометрический метод, основанный на измерении разности потенциалов измерительного электрода и электрода сравнения в датчике при погружении их в анализируемый водный раствор.
Для измерений УЭП используется кондуктометрический и индуктивный методы (в зависимости от модификации датчика).
При кондуктометрическом методе используется кондуктометрическая ячейка, состоящая из электродов, между которыми измеряется электрическая проводимость раствора. Метод основан на регистрации изменения активной проводимости чувствительного элемента, которая преобразуется в пропорциональный ему электрический сигнал с помощью оригинального измерительного преобразователя проводимости в напряжение и токовый сигнал.
При индуктивном методе используется тороидальная камера, состоящая из двух изолированных от раствора катушек-трансформаторов. Метод основан на регистрации силы вихревых токов, индуцируемых в жидкости переменным магнитным полем первичной катушки. Эти токи, величина которых пропорциональна электропроводности раствора, создают пропорциональный электрический сигнал во вторичной измерительной катушке, который преобразуется в стандартный выходной сигнал.
Для измерений температуры используется метод термометрии сопротивления, основанный на преобразовании электрического сопротивления, поступающего в электронный блок от первичного преобразователя, пропорционально измеряемой величине.
Конструктивно анализаторы выполнены в виде стационарных приборов, состоящих из одного или двух первичных преобразователей (датчиков) и вторичного преобразователя (блока управления).
Анализаторы выпускаются в пяти моделях: ASC306Y, ASC306F, ASC326Y, ASC326F, ASC336F. Все модели выполнены на единой элементной базе, отличаются типами подключаемых датчиков. Модели ASC306F, ASC326F, ASC336F предназначены для трубного и панельного монтажа, модели ASC306Y, ASC326Y - только для трубного монтажа. На лицевой панели блока управления находится жидкокристаллический монохромный дисплей для цифрового отображения результатов измерений и клавиатура для выбора и управления режимами работы. Анализаторы имеют свободно программируемый аналоговый выход токовых сигналов от 4 до 20 мА.
Во всех типах датчиков встроены платиновые термисторы или интегральные термодатчики для измерения температуры и выполнения автоматической компенсации температуры при измерениях. Микропроцессорный контроллер блока управления выполняет математическую обработку полученной информации, автоматическую компенсацию функции преобразования, корректировку нулевых показаний и чувствительности датчиков. Описание датчиков, подключаемых к блоку управления, приведено в таблице 1.
Таблица 1 - Описание датчиков, подключаемых к блоку управления
|
Модель |
Датчик |
Назначение |
|
ASC306Y |
Датчик pH MT Measurement |
Измерение pH |
|
Датчик ОВП MT Measurement |
Измерение ОВП | |
|
Датчик температуры, встроенный в датчики рН и ОВП MT Measurement |
Измерение температуры | |
|
Датчик температуры MT Measurement |
Измерение температуры | |
|
ASC306F |
Датчик pH MT Measurement |
Измерение pH |
|
Датчик ОВП MT Measurement |
Измерение ОВП | |
|
Датчик температуры, встроенный в датчики рН и ОВП MT Measurement |
Измерение температуры | |
|
Датчик температуры MT Measurement |
Измерение температуры | |
|
ASC326Y |
2-электродные датчики УЭП MT Measurement |
Измерение УЭП |
|
Датчик температуры, встроенный в датчики УЭП MT Measurement |
Измерение температуры | |
|
Датчик температуры MT Measurement |
Измерение температуры | |
|
ASC326F |
2-электродные датчики УЭП MT Measurement |
Измерение УЭП |
|
Датчик температуры, встроенный в датчики УЭП MT Measurement |
Измерение температуры | |
|
Датчик температуры MT Measurement |
Измерение температуры | |
|
ASC336F |
Индуктивные датчики УЭП MT Measurement |
Измерение УЭП |
|
Датчик температуры, встроенный в датчики УЭП MT Measurement |
Измерение температуры | |
|
Датчик температуры MT Measurement |
Измерение температуры |
Маркировочная этикетка анализатора с серийным номером наносится на заднюю или верхнюю панель блока управления. Серийный номер анализатора имеет цифровой формат (состоит из 10 арабских цифр), наносится типографским способом на этикетку.
Каждому датчику присвоен собственный серийный номер, имеющий цифровой или буквенно-цифровой формат (содержит от 6 до 11 арабских цифр и может содержать заглавную латинскую букву). Серийный номер датчика наносится на проводе датчика (в виде запаянной этикетки) или на корпусе датчика (нанесение методом шелкографии/гравировки/клеевой этикетки). Для 2-электродных датчиков УЭП MT Measurement серийный номер наносится на коробку, изготовителем не предусмотрено нанесение серийного номера на провод или на корпус датчика. Каждый анализатор имеет паспорт, в котором указана комплектация анализатора датчиками (с указанием серийных номеров).
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.
К данному типу средств измерений относятся средства измерений, выпускаемые под товарным знаком «МТ Measurement». Товарный знак указывается на маркировочной этикетке анализатора, а также на корпусе блоков управления и на корпусе датчиков.
Общий вид блоков управления с указанием места нанесения товарного знака представлен на рисунке 1. Общий вид датчиков представлен на рисунке 2. Место нанесения серийного номера и товарного знака на анализаторы и датчики представлено на рисунках 3-4.
модели ASC306Y, ASC326Y
модели ASC306F, ASC326F, ASC336F
Рисунок 1 - Общий вид блоков управления с указанием места нанесения товарного знака

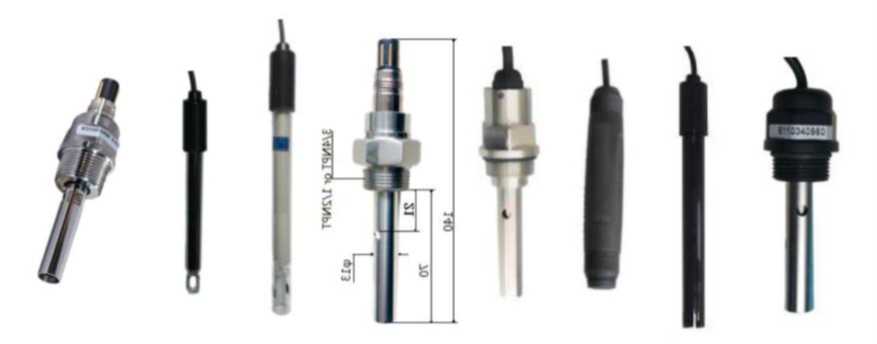

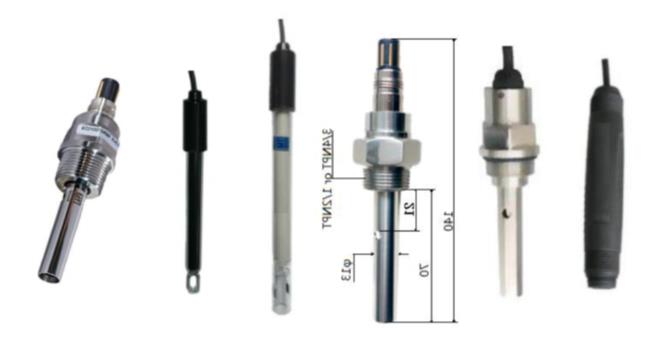

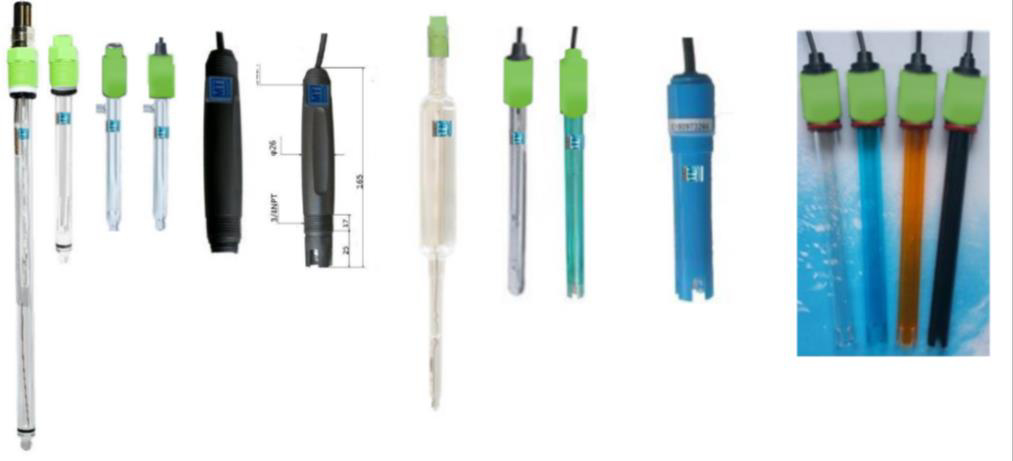

датчики измерений рН, ОВП и температуры

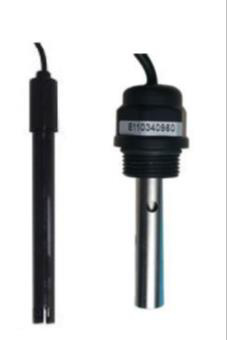

2-электродные датчики измерений УЭП и температуры
индуктивные датчики измерений УЭП и температуры
датчик измерений температуры
Рисунок 2 - Общий вид датчиков
Место нанесения товарного знака
МТ1
MeasuremenT
АО "Меттлер-Толедо Восток"
Анализатор комбинированный универсальный МТ Measurement ASC
Модель: ASC336F
S/N: 2543500512
Место нанесения серийного номера
Сделано в Китае
О’С - 50’С 12 28 VDC
Рисунок 3 - Место нанесения серийного номера и товарного знака на анализаторы

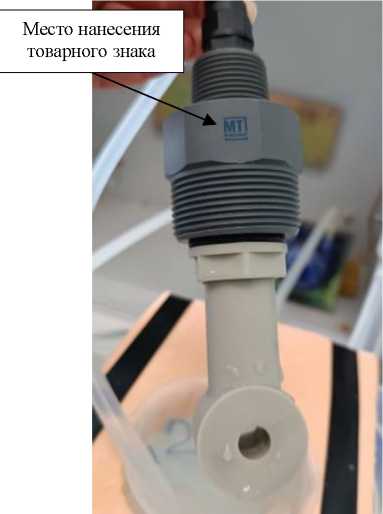

Место нанесения
товарного знака

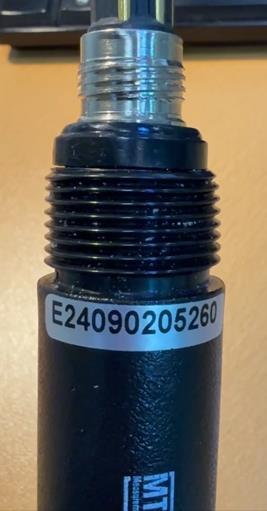

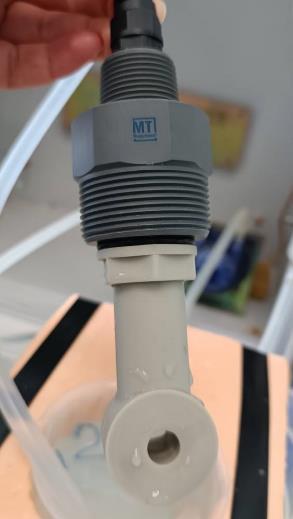

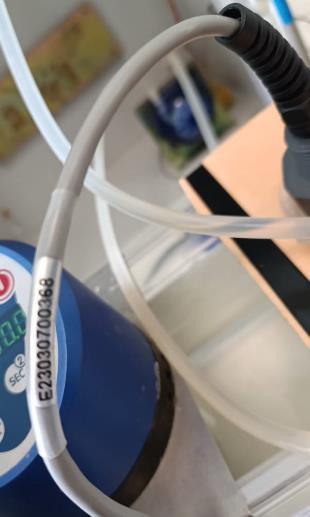

Рисунок 4 - Место нанесения серийного номера и товарного знака на датчики
Программное обеспечение
Блоки управления анализаторов оснащены ПО, позволяющим осуществлять выполнение измерений, передачу результатов измерений на внешние устройства для их обработки, визуализации и хранения. ПО разработано фирмой-изготовителем специально для решения задач измерения параметров технологических сред. ПО заложено в микропроцессоре и защищено от доступа и изменения. Обновление ПО в процессе эксплуатации не предусмотрено. Изготовителем не предусмотрена визуализация ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений рН, для датчиков pH MT Measurement |
от 1 до 14 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений pH, для датчиков pH MT Measurement |
±0,05 |
|
Диапазон измерений ОВП, мВ, для датчиков ОВП MT Measurement |
от -154 до 1300 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ, для датчиков ОВП MT Measurement |
±10 |
|
Диапазон измерений удельной электрической проводимости для 2-электродных датчиков УЭП MT Measurement, См/м, со значениями постоянной ячейки k: k=0,01 см-1 k=0,1 см-1 k=1,0 см-1 (датчики с концентрической ячейкой) k=1,0 см-1 k=10 см-1 |
от 0,05540-4 до 0,002 от 0,5540-4 до 0,02 от 0,5540-4 до 0,2 от 0,55 до 2 от 0,540-4 до 20 |
|
Пределы допускаемой относительной погрешности измерений удельной электрической проводимости для 2-электродных датчиков УЭП MT Measurement, % |
±5 |
|
Диапазон измерений удельной электрической проводимости, См/м, для индуктивных датчиков УЭП MT Measurement |
от 0,5 до 20 от 0,5 до 50 от 0,5 до 100 |
|
Пределы допускаемой относительной погрешности измерений удельной электрической проводимости для индуктивных датчиков УЭП MT Measurement, % |
±5 |
|
Диапазон измерений температуры, °С |
от 0 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | ||||
|
ASC306Y |
ASC306F |
ASC326Y |
ASC326F |
ASC336F | |
|
Габаритные размеры блока управления, мм, не более: | |||||
|
- длина |
125 |
175 |
125 |
175 |
175 |
|
- высота |
146 |
195 |
146 |
195 |
195 |
|
- ширина |
110 |
90 |
110 |
90 |
90 |
|
Габаритные размеры датчиков (длина / диаметр), мм, не более: - pH MT Measurement |
450 / 30 |
450 / 30 |
_ |
_ |
_ |
|
- ОВП MT Measurement |
450 / 30 |
450 / 30 |
_ |
_ |
_ |
|
- 2-электродные датчики УЭП MT Measurement |
_ |
_ |
450 / 30 |
450 / 30 |
_ |
|
- индуктивные датчики УЭП MT Measurement |
_ |
_ |
_ |
_ |
150/52 |
|
- датчики температуры MT Measurement |
130 / 8 |
130 / 8 |
130 / 8 |
130 / 8 |
130 / 8 |
|
Наименование характеристики |
Значение для модели | ||||
|
ASC306Y |
ASC306F |
ASC326Y |
ASC326F |
ASC336F | |
|
Масса блока управления, кг, не более |
1,5 | ||||
|
Масса датчиков, кг, не более: - pH MT Measurement - ОВП MT Measurement - 2-электродные датчики УЭП MT Measurement - индуктивные датчики УЭП MT Measurement - датчики температуры MT Measurement |
0,5 0,5 _ _ 0,12 |
0,5 0,5 _ _ 0,12 |
_ _ 1 _ 0,12 |
_ _ 1 _ 0,12 |
_ _ _ 0,7 0,12 |
|
Параметры электропитания: - напряжение постоянного тока, В |
от 12 до 28 | ||||
|
Потребляемая мощность, ВА, не более |
10 | ||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +50 80 | ||||
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и на титульный лист Паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор комбинированный универсальный |
MT Measurement ASC |
1 шт. |
|
Монтажные приспособления (опция) |
- |
1 компл. |
|
Датчики (по дополнительному заказу) |
- |
- |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 8 «Методы контроля» документа «Анализаторы комбинированные универсальные MT Measurement ASC. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 09.02.2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»
Приказ Росстандарта от 02.02.2026 г. № 166 «Об утверждении Государственного первичного эталона единицы удельной электрической проводимости жидкостей и Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
Приказ Росстандарта от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ТУ26.51.5-025-45862615-2025 Анализаторы комбинированные универсальные MT Measurement ASC. Технические условия
