Комплекс антенный измерительный Апертура-СТТ
| Номер в ГРСИ РФ: | 99101-26 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Комплекс антенный измерительный Апертура-СТТ (далее - комплекс) предназначен для измерения радиотехнических характеристик остронаправленных антенн, антенных систем и антенных систем с переносом частоты в диапазоне частот от 1 до 40 ГГц методом ближней зоны.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99101-26 | ||||||
| Наименование | Комплекс антенный измерительный | ||||||
| Модель | Апертура-СТТ | ||||||
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c014ea54-dacf-8a53-3aa5-be0db838c15f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФГУП «ВНИИФТРИ», РОССИЯ, 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ»
Поверка
| Методика поверки / информация о поверке |
МП 134-25-06 ГСИ. Комплекс антенный измерительный Апертура-СТТ. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99101-26: Описание типа
2026-99101-26.pdf
|
Скачать | 410.4 КБ | |
|
99101-26: Методика поверки
МП 134-25-06
2026-mp99101-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Комплекс антенный измерительный Апертура-СТТ (далее - комплекс) предназначен для измерения радиотехнических характеристик остронаправленных антенн, антенных систем и антенных систем с переносом частоты в диапазоне частот от 1 до 40 ГГц методом ближней зоны.
Описание
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн. Оценка нормируемых радиотехнических характеристик испытываемых антенн и антенных систем осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной. Измерения радиотехнических характеристик антенн выполняются при подключении к измерительным портам анализатора электрических цепей векторного. При работе анализатора электрических цепей векторного устанавливается в требуемый режим измерений комплексных коэффициентов передачи.
Функционально и конструктивно комплекс состоит из:
- планарного сканера, предназначенного для установки и перемещения антенн-зондов в плоскости сканирования;
- анализатора цепей векторного С4420 (рег. номер 65960-16) (далее - ВАЦ) с модулями расширения TFE1854, предназначенного для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода ВАЦ на вход испытываемой антенны или антенны-зонда и излучаемый ей, принимаемый далее антенной-зондом или испытываемой антенной и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна -антенна-зонд» передается на персональный компьютер (далее - ПЭВМ), где после его обработки получают значения нормируемых характеристик испытываемой антенны;
- комплекта эталонных антенн и комплекта антенн-зондов, предназначенных для приема и передачи СВЧ-сигналов;
- комплекта СВЧ-принадлежностей, обеспечивающего передачу СВЧ-сигналов и сигналов управления между элементами комплекса;
- комплекта радиопоглощающего материала, предназначенного для уменьшения отражения радиоволн в частотном диапазоне от 1 до 40 ГГц;
- комплекта ЗИП, предназначенного для оперативной замены вышедших из строя комплектующих комплекса;
- управляющей системы, предназначенной для управления планарным сканером;
- специального программного обеспечения (далее - СПО), предназначенного для управления, сбора, обработки, регистрации данных, визуализации и каталогизации результатов).
Заводской номер 02, идентифицирующий данный комплекс, указывается на металлической пластине, расположенной на боковой панели шкафа управления в формате цифрового обозначения.
Функциональная схема комплекса и внешний вид составных частей комплекса приведен на рисунках 1 - 7. Места размещения знака утверждения типа, заводского номера, знака поверки и пломбировки от несанкционированного доступа приведены на рисунке 7.
Управляющая
Антенна-
система
зонд
Ис
ытываемая
антенна
ВАЦ С4420

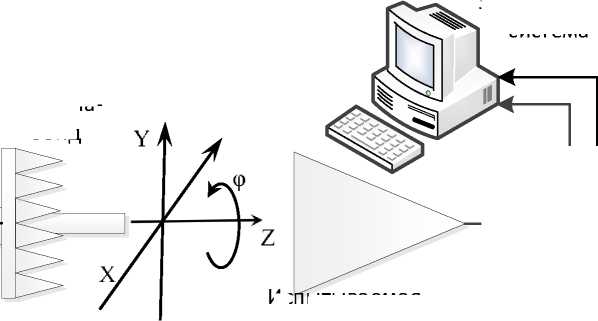

Рисунок 1 - Функциональная схема комплекса

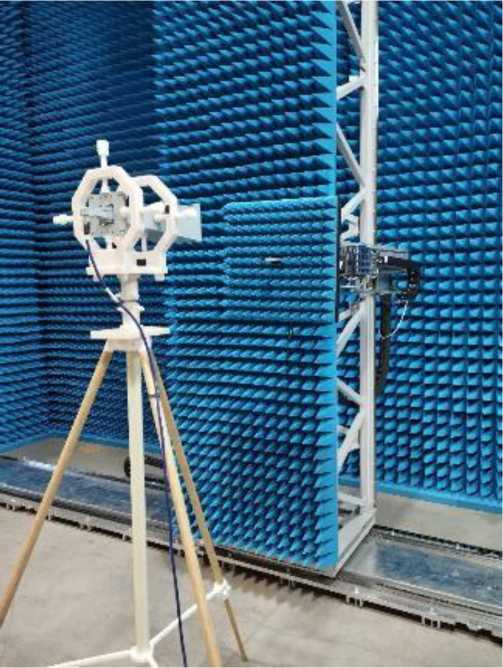

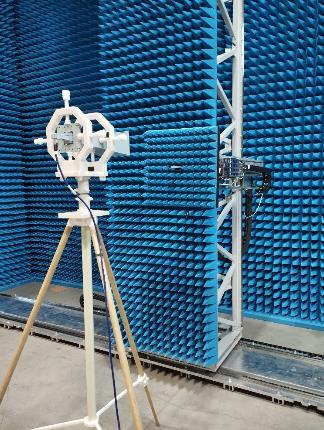

Рисунок 2 - Общий вид комплекса

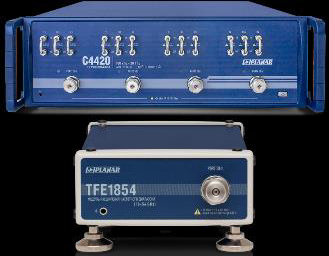

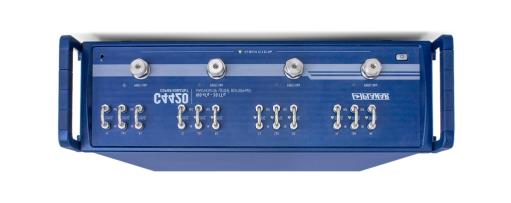

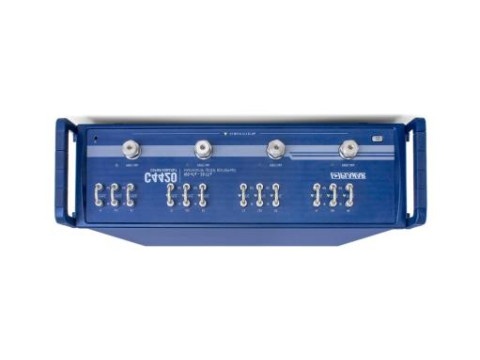

Рисунок 3 - Анализатор цепей векторный С4420
Рисунок 4 - Модуль расширения TFE1854

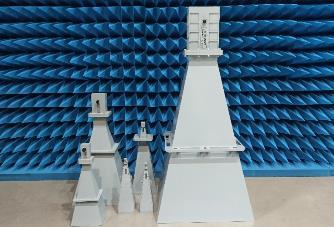

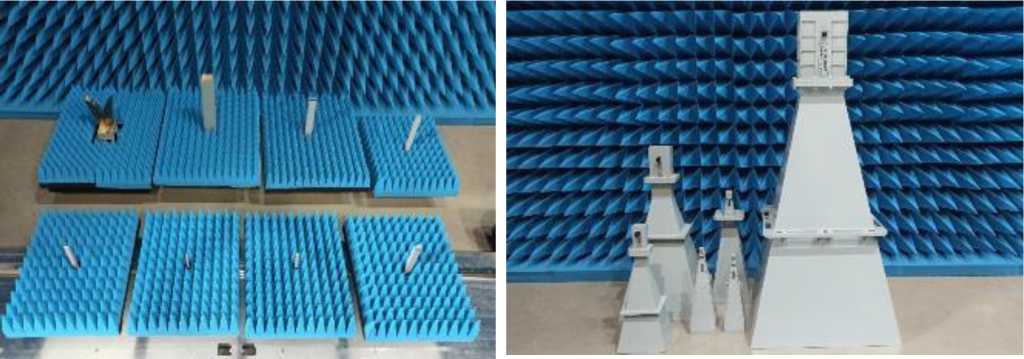

Рисунок 6 - Комплект эталонных антенн

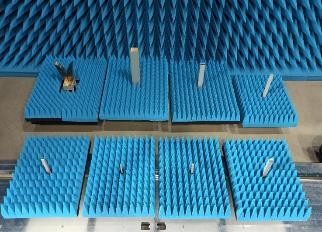

Рисунок 5 - Комплект волноводных антенн-зондов
Место размещения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака поверки
Место пломбировки от несанкционированного доступа

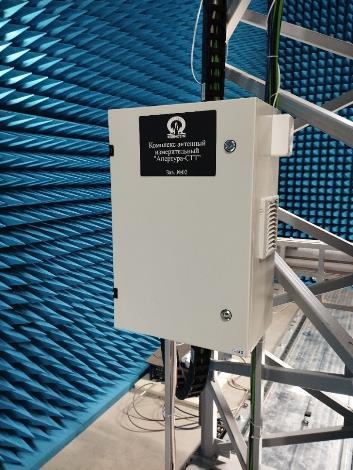

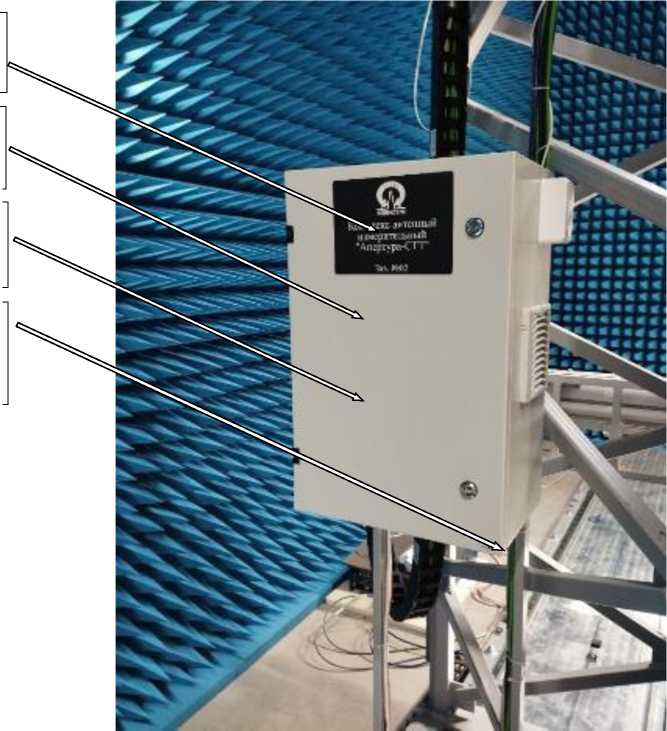

Рисунок 7 - Шкаф управления с указанием места размещения знака утверждения типа, знака поверки, заводского номера, место пломбировки от несанкционированного доступа
Программное обеспечение
Метрологически значимое ПО комплекса представляет собой ПО «OPUMeasBZ_NIISTT.exe».
ПО «OPUMeasBZ_NIISTT.exe» предназначено для автоматизации работы комплекса управления планарным сканером, настройки параметров их перемещения, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерения.
ПО работает под управлением операционной системы Windows 10.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OPUMeasBZ_NIISTT.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 1 до 40 |
|
Динамический диапазон измерений амплитудных диаграмм направленности (далее - АДН), дБ, не менее: - в диапазоне частот от 1 до 2 ГГц включ. - в диапазоне частот св. 2 до 40 ГГц включ. |
40 50 |
|
Динамический диапазон измерений уровней поляризационных диаграмм (далее - ПД), дБ, не менее: - в диапазоне частот от 1 до 4 ГГц включ. - в диапазоне частот св. 4 до 40 ГГц включ. |
30 35 |
|
Доверительные границы погрешности измерений относительных уровней АДН при доверительной вероятности 0,95, дБ в диапазоне углов: - от минус 40° до плюс 40° - от минус 65° до минус 40° и от плюс 40° до плюс 65° |
±(0,08-A1)+0,1) ±(0,1-A1)+0,5) |
|
Доверительные границы погрешности измерений относительных уровней ПД при доверительной вероятности 0,95, дБ в диапазоне углов: - от минус 40° до плюс 40° - от минус 65° до минус 40° и от плюс 40° до плюс 65° |
±(0,08<Р2)+0,1) ±(0,1<Р2)+0,5) |
|
Доверительные границы погрешности измерений коэффициента усиления антенн при доверительной вероятности 0,95, дБ, при использовании в качестве эталонных антенн: - П1-139/5, П1-139/6 - П6-225/1, П6-225/2, П6-225/3 - П6-127М |
±0,7 ±0,9 ±1,2 |
|
Доверительные границы погрешности измерений эффективной изотропно-излучаемой мощности при доверительной вероятности 0,95, дБ: |
±1,8 |
|
Доверительные границы погрешности измерений ширины главного лепестка АДН по заданным уровням при доверительной вероятности 0,95, град.: - минус 1 дБ - минус 3 дБ - минус 10 дБ |
±0,15 •е3) ±0,10^е3) ±0,05 •е3) |
|
Примечания: 1) Измеряемый уровень АДН, дБ. 2) Измеряемый уровень ПД, дБ. 3) Измеренная ширина главного лепестка АДН. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальный размер рабочей зоны, м: - ширина - высота |
8,0 5,2 |
|
Количество осей (Х, Y, Z, ф) |
4 |
|
Диапазон восстановления диаграмм направленности по угловым координатам (азимут, угол места), град. |
±65 |
|
Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц |
от 207 до 253 от 49 до 51 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 94 до 106 |
|
Потребляемая мощность, В-А, не более |
8 000 |
Знак утверждения типа
наносится на шкаф управления и титульный лист документа «Комплекс антенный измерительный Апертура-СТТ. Паспорт» типографским способом.
Комплектность
Таблица 4 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество |
|
Планарный сканер |
МФРН.421314.012 |
1 шт. |
|
Векторный анализатор цепей с модулями расширения частотного диапазона |
С4420 TFE1854 |
1 шт. 2 шт. |
|
Комплект антенн-зондов на частотный диапазон от 1 до 40 ГГц в составе: Антенна-зонд диапазона частот 1,0 - 3,3 ГГц Антенна-зонд диапазона частот 3,3 - 4,9 ГГц Антенна-зонд диапазона частот 3,95 - 5,85 ГГц Антенна-зонд диапазона частот 5,85 - 8,2 ГГц Антенна-зонд диапазона частот 8,2 - 12,4 ГГц Антенна-зонд диапазона частот 12,4 - 18,0 ГГц Антенна-зонд диапазона частот 18,0 - 26,5 ГГц Антенна-зонд диапазона частот 26,5 - 40,0 ГГц Экраны к зонду 1,0 - 3,3 ГГц Экран к зонду 3,3 - 4,9 ГГц Экран к зонду 3,9 - 5,8 ГГц |
Зонд 1,0-3,3 ГГц Зонд 3,3-4,9 ГГц Зонд 3,9-5,8 ГГц Зонд 5,8-8,2 ГГц Зонд 8-12 ГГц Зонд 12-18 ГГц Зонд 18-26 ГГц Зонд 26-40 ГГц Экран 1/1 1,0-3,3 ГГц Экран 1/2 1,0-3,3 ГГц Экран 3,3-4,9 ГГц Экран 3,9-5,8 ГГц |
1 к-т 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 2 шт. 1 шт. 1 шт. |
|
Экран к зонду 5,8 - 8,2 ГГц Экран к зонду 8 - 12 ГГ ц Экран к зонду 12 - 18 ГГц Экран к зонду 18 - 26 ГГц Экран к зонду 26 - 40 ГГц |
Экран 5,8-8,2 ГГц Экран 8-12 ГГц Экран 12-18 ГГц Экран 18-26 ГГц Экран 26-40 ГГц |
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
Комплект эталонных антенн на частотный диапазон от 1 до 40 ГГц в составе: Антенна измерительная рупорная Антенна измерительная рупорная Антенна измерительная рупорная Антенна измерительная рупорная Рабочий эталон для поверки измерительных антенн Рабочий эталон для поверки измерительных антенн |
П6-225/1 П6-225/2 П6-225/3 П6-127М П1-139/5 П1-139/6 |
1 к-т 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
|
Регулируемая опора для установки эталонных антенн |
_ |
1 шт. |
|
Комплект СВЧ-принадлежностей в составе (набор переходов коаксиальных, набор смесителей, набор малошумящих усилителей) |
_ |
1 к-т |
|
Комплект РПМ |
Штиль-100.хх |
1 к-т |
|
Управляющая система в составе: Настольный компьютер ЖК монитор Источник бесперебойного питания |
НР ProDesk 400 G7 MT LG 27UP850N-W Ippon Smart Power Pro II 2200 Euro LCD |
1 шт. 1 шт. 1 шт. |
|
СПО |
OPUMeasBZ_NIISTT.exe |
1 шт. |
|
ЗИП |
1 |
1 к-т |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.5 Принцип действия документа «Комплекс антенный измерительный Апертура-СТТ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении Государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»
