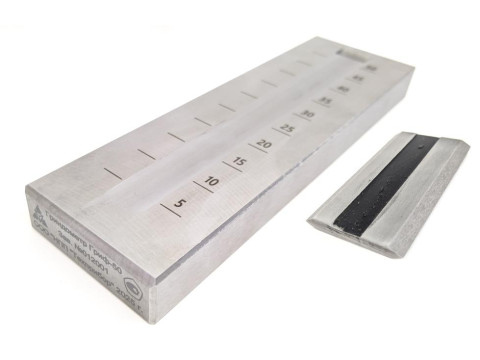

Гриндометры Гриф
| Номер в ГРСИ РФ: | 99102-26 |
|---|---|
| Категория: | Гриндометры |
| Производитель / заявитель: | ООО "НПП "Техприбор", г.Энгельс |
Гриндометры Гриф (далее по тексту - гриндометры) предназначены для измерений размеров частиц при определении степени перетира различных материалов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99102-26 | |||||||||||||||
| Действует | по 04.08.2031 | |||||||||||||||
| Наименование | Гриндометры | |||||||||||||||
| Модель | Гриф | |||||||||||||||
| Модификации |
Гриф-15 Гриф-25 Гриф-50 Гриф-100 Гриф-150 Гриф-250 |
|||||||||||||||
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 292889da-e2ef-5567-7f25-5bf7930a2e4c | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «НПП «ТЕХПРИБОР», РОССИЯ, 413100, Саратовская обл., м. р-н Энгельсский, г. Энгельс, ул. Льва Кассиля, д. 14, офис 302
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202615 ГСИ. Гриндометры Гриф. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 23.08.2026 |
Поверители
Скачать
|
99102-26: Описание типа
2026-99102-26.pdf
|
Скачать | 122.9 КБ | |
|
99102-26: Методика поверки
МП-ОТГ-202615
2026-mp99102-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Гриндометры Гриф (далее по тексту - гриндометры) предназначены для измерений размеров частиц при определении степени перетира различных материалов.
Описание
Принцип действия гриндометров основан на распределении материала в пазе, глубина которого соответствует размерам частиц материала.
Гриндометры состоят из измерительной плиты и скребка, изготовленных из закаленной нержавеющей стали.
Гриндометры изготавливаются в следующих модификациях: Гриф-15, Гриф-25, Гриф-50, Гриф-100, Гриф-150, Гриф-250, которые отличаются диапазонами измерений размеров частиц. Конструктивно гриндометры модификаций Гриф-25, Гриф-50, Гриф-100, Гриф-150 соответствуют требованиям ГОСТ 31973-2013.
На верхней ровной и гладкой поверхности измерительной плиты выполнен паз, параллельный длинной стороне. Глубина паза равномерно уменьшается от максимального значения с одного конца до нуля на другом конце. Шкала гриндометра нанесена с обоих сторон относительно паза и отградуирована в соответствии с глубиной паза. Для размещения испытуемого материала паз выполнен большей длиной, чем длина нанесенной шкалы.
Скребок представляет собой двухстороннее прямое лезвие с закругленной кромкой и используется для размещения материала в пазе измерительной плиты.
Пломбирование гриндометров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится на боковую сторону гриндометра методом гравировки.

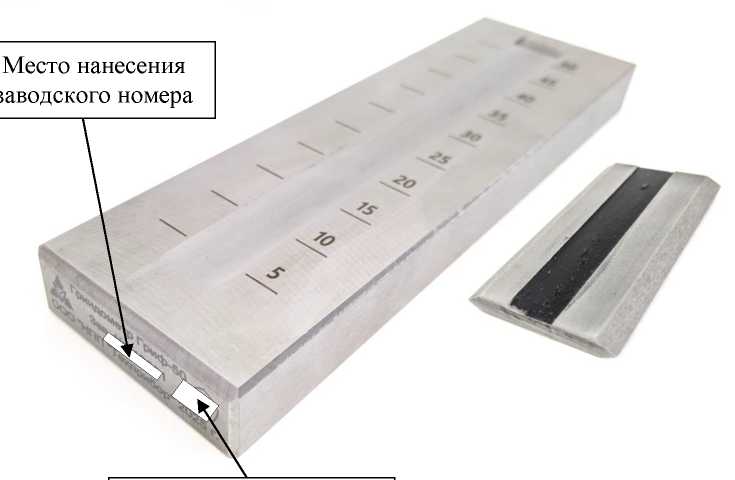

Общий вид гриндометров с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид гриндометров с указанием мест нанесения заводского номера и знака утверждения типа
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||||
|
Гриф-15 |
Гриф-25 |
Гриф-50 |
Гриф-100 |
Гриф-150 |
Гриф-250 | |
|
Диапазон измерений размеров частиц, мкм |
от 0 до 15 |
от 0 до 25 |
от 0 до 50 |
от 0 до 100 |
от 0 до 150 |
от 0 до 250 |
|
Цена деления шкалы, мкм |
1,5 |
2,5 |
5,0 |
10,0 |
10,0 |
25,0 |
|
Пределы допускаемой абсолютной погрешности измерений размеров частиц, мкм |
±1,0 |
±2,5 |
±5,0 | |||
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Допуск по толщине измерительной плиты между верхней и нижней поверхностями, мкм, не более |
25 |
|
Допускаемое отклонение от плоскостности каждой точки измерительной поверхности плиты, мкм, не более |
12 |
|
Допускаемое отклонение от прямолинейности в любом месте измерительной поверхности плиты в поперечном направлении, мкм, не более |
1 |
|
Ширина паза, мм |
12,5±0,5 |
|
Длина паза, мм |
140,0±0,5 |
|
Радиус закругления лезвий скребка, мм |
0,25±0,05 |
|
Габаритные размеры (длинахширинахвысота), мм, не более - измерительная плита - скребок |
180х65х15 90х40х6 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Масса измерительной плиты гриндометра, кг, не более |
1,3 |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более |
от +15 до +25 80 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Наработка на отказ, ч |
6000 |
Знак утверждения типа
наносится на боковую сторону гриндометра методом гравировки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Гриндометр* |
Гриф |
1 шт. |
|
Скребок |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Руководство по эксплуатации |
ПРДЦ.26.51.66.120-016РЭ |
1 экз. |
|
* Модификация в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 5 «Использование по назначению» руководства по эксплуатации ПРДЦ.26.51.66.120-016РЭ.
Нормативные документы
ТУ 26.51.66.120-015-24384732-2025 «Гриндометр Гриф. Технические условия»
