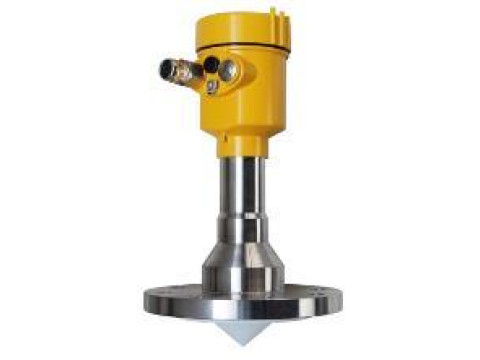

Уровнемер радарный МСУ-025-Р
| Номер в ГРСИ РФ: | 99114-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО "Метрологический Сервисный Центр" (ООО "МСЦ"), г. Челябинск |
Уровнемер радарный МСУ-025-РД (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкости (в том числе сжиженных газов) и сыпучих материалов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99114-26 | ||||||
| Наименование | Уровнемер радарный | ||||||
| Модель | МСУ-025-Р | ||||||
| Приказы |
№1560 от
05.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b450376f-bab8-f859-b829-5761345513c7 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «МСЦ», РОССИЯ, 451077, г. Челябинск, Бродокалмакский тракт, д. 6, стр. 14, пом. 6
Поверка
| Методика поверки / информация о поверке |
РТ-МП-626-208-2026 ГСИ. Уровнемер радарный МСУ-025-Р. Методика поверки
(с 05.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
3 года
При работе при избыточном давлении
5 лет
При измерении уровня сжиженных газов
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99114-26: Описание типа
2026-99114-26.pdf
|
Скачать | 91 КБ | |
|
99114-26: Методика поверки
РТ-МП-626-208-2026
2026-mp99114-26.pdf
|
Скачать | 1023.5 КБ |
Описание типа
Назначение
Уровнемер радарный МСУ-025-РД (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкости (в том числе сжиженных газов) и сыпучих материалов.
Описание
Принцип действия уровнемера основан на измерении времени распространения высокочастотных микроволновых импульсов в направлении поверхности измеряемой среды и обратно и расчёта расстояния до неё. Уровень определяется как разность между высотой установки уровнемера и измеренным расстоянием.
Конструктивно уровнемер состоит из электронного блока и антенны.
Уровнемер монтируются над поверхностью измеряемой среды.
Измерительная и диагностическая информация отображается на индикаторе, а также передаётся в систему верхнего уровня (контроллер, персональный компьютер) с помощью цифровых протоколов связи (Modbus RTU, HART) и дополнительно с помощью аналогового выходного сигнала силы постоянного тока (4 - 20) мА, погрешность которого не нормируется.
К настоящему типу средств измерений относится уровнемер радарный МСУ-025-РД, зав. № У2025030001.
Нанесение знака поверки на СИ не предусмотрено.
Общий вид уровнемера представлен на рисунке 1.
Место нанесения заводского номера и знака утверждения типа (маркировочная табличка)
Рисунок 1 - Общий вид уровнемера радарного МСУ-025-РД, обозначение мест нанесения знака утверждения типа и заводского номера
Знак утверждения типа, заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв русского алфавита, наносятся на маркировочную табличку (лазерной гравировкой), расположенную на корпусе уровнемера.
Программное обеспечение
Уровнемер имеет встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера, формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.
Метрологически значимая часть ПО записана в энергонезависимую память уровнемеров, может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учётом влияния ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МСУ-Р |
|
Номер версии (идентификационный номер) ПО |
1.ххх |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, м |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±10 (при диапазоне измерений до 0,5 м включ.); ±3 (при диапазоне измерений св. 0,5 до 20 м) |
|
Зона нечувствительности от края присоединительного фланца, мм, не более |
42 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа |
от -0,1 до +2,5 |
|
Диапазон температур измеряемой среды, °С |
от -40 до +150 |
|
Параметры электропитания: - напряжение питания постоянного тока, В - напряжение питания переменного тока, В - частота переменного тока, Гц |
от 6 до 24 220± 10 % 50 ± 1 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Выходные сигналы: - унифицированный сигнал постоянного тока, мА - цифровой |
от 4 до 20 HART; Modbus RTU |
|
Габаритные размеры, мм: - длина - ширина - высота |
405 405 360 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, %, не более |
от -40 до +80 от 84 до 107 95 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100 000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку способом, гарантирующим его сохранение.
Комплектность
приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный |
МСУ-025-РД |
1 шт. |
|
Паспорт |
МСУ-025-РД.000.01 ПС |
1 экз. |
|
Руководство по эксплуатации |
МСУ-025-РД.000.01 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Принцип работы прибора» документа МСУ-025-РД.000.01 РЭ «Уровнемер радарный МСУ-025-РД. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.120-008-28092274-2025 «Уровнемер радарный МСУ-025-РД. Технические условия».
