Расходомеры электромагнитные BF40

Назначение

Расходомеры электромагнитные BF40 (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.

Описание

Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.

Расходомеры состоят из первичного преобразователя (далее - ПП) и вторичного преобразователя (далее - ВП) с жидкокристаллическим дисплеем, который обеспечивает индикацию результатов измерений, смонтированных в едином моноблоке (интегральное исполнение) или в раздельных корпусах (раздельное исполнение).

ПП представляет из себя участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.

ВП обеспечивает питание цепи возбуждения магнитного поля расходомера, а также обеспечивает прием и обработку сигнала от ПП и в зависимости от исполнения формирует аналоговый, частотно-импульсный и цифровые выходные сигналы, несущие информацию о измеренном расходе и/или объеме.

Общий вид расходомеров представлен на рисунке 1.

Серийный номер в цифровом формате, лазерной гравировкой наносится на маркировочную табличку, закрепляемую на корпусе ВП при интегральном исполнении и на ВП и ПП при раздельном исполнении. Общий вид таблички указан на рисунке 2.

Нанесение знака поверки на расходомеры не предусмотрено.

Расходомеры выпускаются в различных исполнениях, которые отличаются материалом футеровки и электродов, типом присоединения к трубопроводу.

Структура условного обозначения расходомеров электромагнитных BF40 BF40-X1-X2-X3-X4-X5

где:

Х1 - номинальный диаметр, DN, мм;

Х2 - код категории и код способа монтажа;

Х3 - код типа датчика;

Х4 - код материала футировки;

Х5 - код материала электрода.

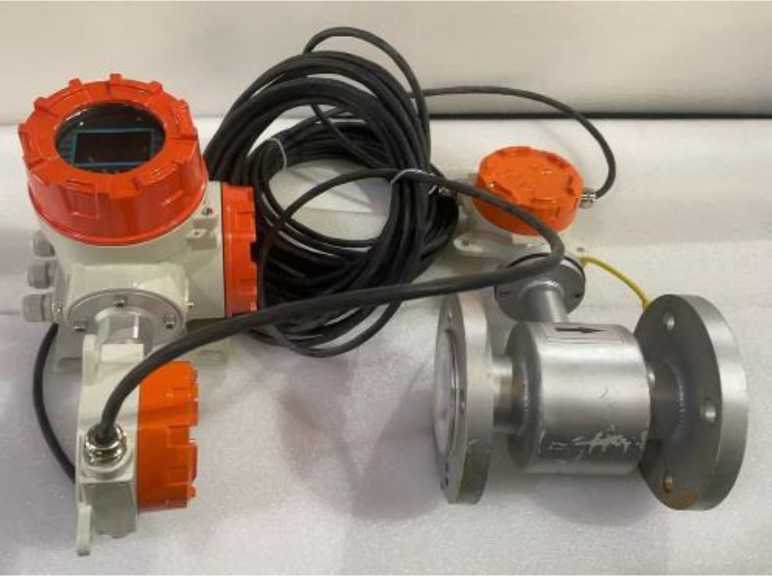

а) раздельное исполнение расходомеров

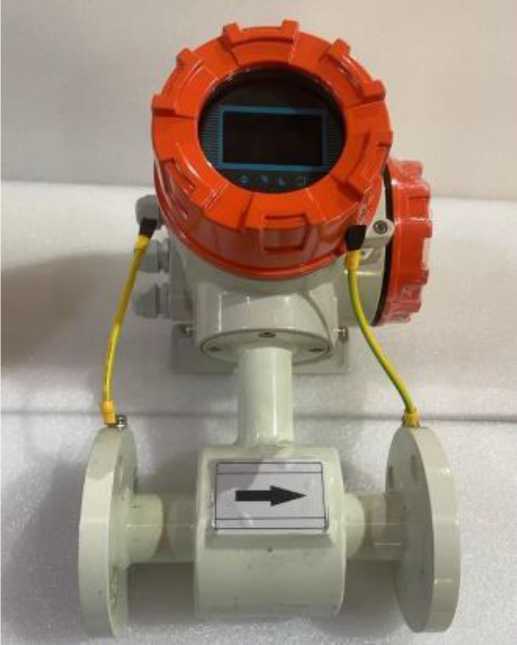

в) интегральное исполнение расходомеров

Рисунок 1 - Общий вид Расходомеров электромагнитных BF40

Electromagnetic Flow Meter

s/n No:251011

BOOCCA

_

1-1321-AS150-3241

ocess Medium: Water

Output Signal: 4-20mA+0-2000Hz+ Modbus

Accuracy: ±0.5 %

Manufacture Date: 2025-10-28

Working Pressure: 4 MPa (G)

Protection Class: IP68

Explosion-proof Marking:

0/1 Ex db eb IIC T6.. ,T3 Ga/Gb X

Certification No.:

Место нанесения серийного номера

Nominal Diameter: DN50

Power Supply: 220V AC

Ambient Temperature: -52 °C ~ 70 °C

Maximum Flowrate: 80 m3/h

Boocca Measurement and Control Technology (Shanghai) Co., Ltd.

Address: No. 8, Lane 691, Jianle Road, Lvxiang Town, Jinshan District, Shanghai

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид таблички

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.

Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

аблица 2 - Метрологические характеристики

аблица 3 - Основные технические характеристики

аблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку лазерной гравировкой.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в п.3 «Принцип работы» руководства по эксплуатации на Расходомеры электромагнитные BF40.

Нормативные документы

Приказ Росстандарта от 19.05.2026 № 936 Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости;

Техническая документация Boocca Measurement and Control Technology (Shanghai) Co., Ltd., Китай.
