Трансформаторы тока ТФЗМ
| Номер в ГРСИ РФ: | 99117-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
|
99117-26: Описание типа
2026-99117-26.pdf
|
Скачать | 121.1 КБ |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99117-26 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||
| Модель | ТФЗМ | ||||||||||||||||||||||||||||||
| Модификации |
ТФЗМ 35А-У1 ТФЗМ 110Б-I У1 ТФЗМ 110Б-IV У1 На испытания представлены: ФЗМ 110Б-I У1 |
||||||||||||||||||||||||||||||
| Приказы |
№1560 от
05.08.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 30369b36-4129-de35-b6dc-a8d49be9e021 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ОАО «ЗЗВА», УКРАИНА, 69069, г. Запорожье, Днепропетровское шоссе, 13
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки
(с 05.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99117-26: Описание типа
2026-99117-26.pdf
|
Скачать | 121.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К средствам измерений данного типа относятся трансформаторы тока модификации ТФЗМ 35А-У1 зав.№ 74027, 74028, 74029, модификации ТФЗМ 110Б-1У1 зав. № 60164, 60290, 60305 и модификации ТФЗМ 110Б-1У У1 зав.№ 12084, 12085, 12098.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

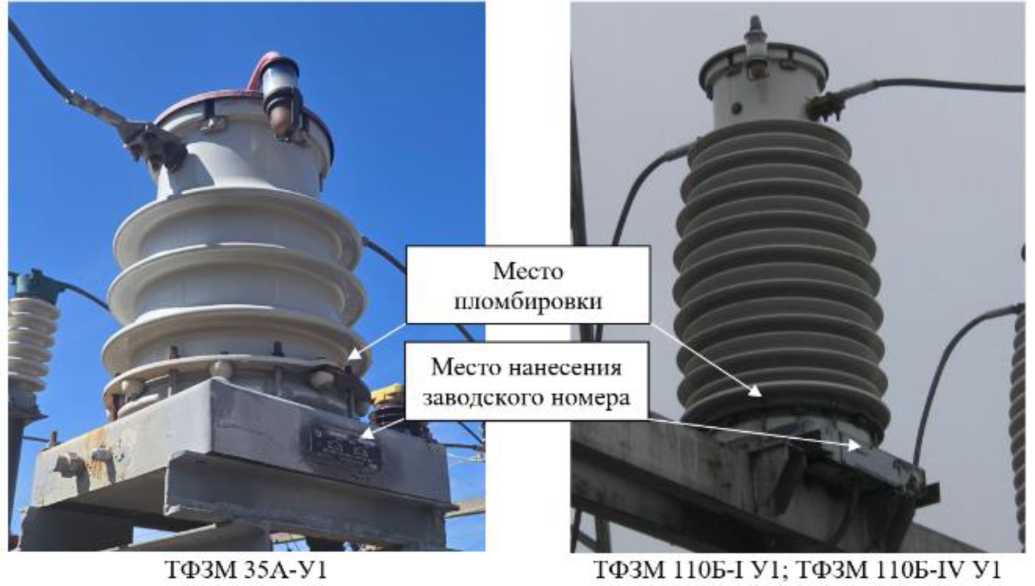

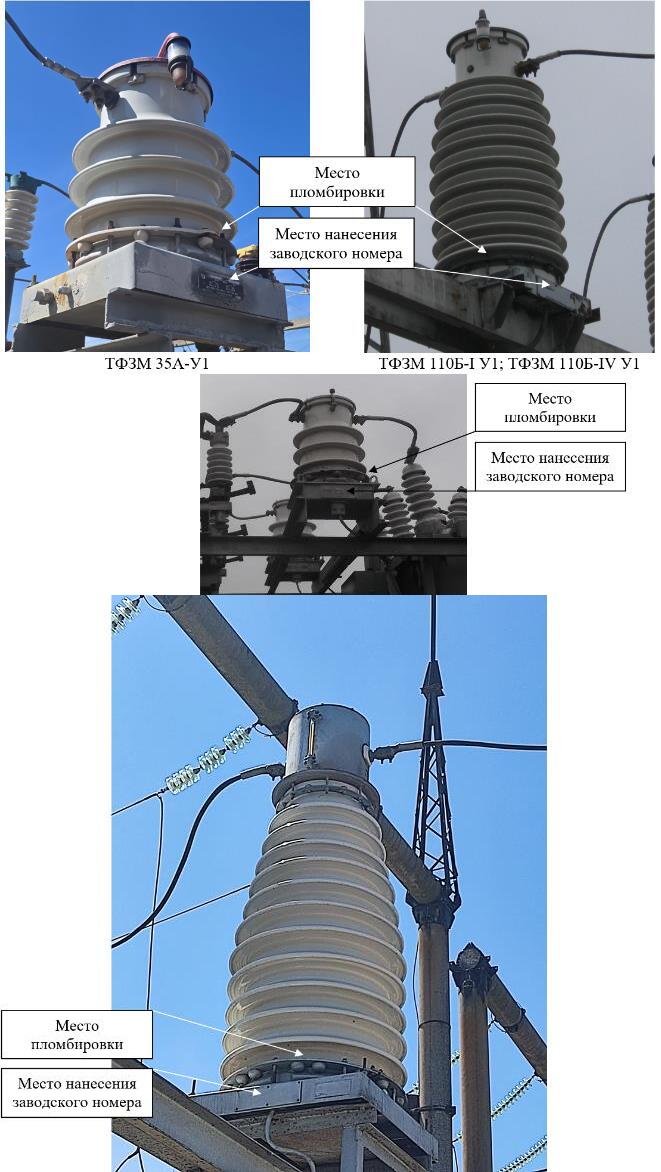

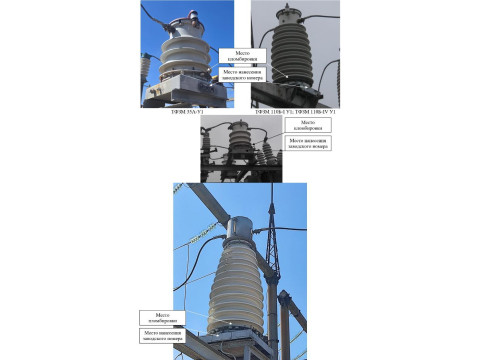

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров | ||
|
74027, 74028, 74029 |
60164, 60290, 60305 |
12084, 12085, 12098 | |
|
Номинальное напряжение, кВ |
35 |
110 |
110 |
|
Номинальный первичный ток 11ном, А |
30 |
800 |
750 |
|
Номинальный вторичный ток 12ном, А |
5 |
5 |
1 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
0,5 |
0,2 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА |
30 |
30 |
20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ 35А-У1; ТФЗМ 110Б-1У1; ТФЗМ 110Б-1У У1 |
1 шт. |
|
Паспорт |
ТФЗМ 35А-У1; ТФЗМ 110Б-1 У1; ТФЗМ 110Б-1У У1 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.
