Трансформаторы напряжения НТМИ-10-66
| Номер в ГРСИ РФ: | 99121-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | МНПО "Электрозавод им.В.В.Куйбышева", г.Москва |
|
99121-26: Описание типа
2026-99121-26.pdf
|
Скачать | 136.5 КБ |
Трансформаторы напряжения НТМИ-10-66 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99121-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | НТМИ-10-66 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
НТМИ-10-66 НТМИ-10-66У3 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1560 от
05.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | bc9351ed-58ba-3dfa-7d6b-79982ecfc7b4 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
МНПО «Электрозавод», СССР, 107023, г. Москва, ул. Электрозаводская, 21
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
(с 05.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99121-26: Описание типа
2026-99121-26.pdf
|
Скачать | 136.5 КБ |
Описание типа
Назначение
Трансформаторы напряжения НТМИ-10-66 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К средствам измерений данного типа относятся трансформаторы напряжения модификации НТМИ-10-66 зав. № 2250 и модификации НТМИ-10-66У3 зав. № 192, 1400, 1566, 2249, 2817, 2820, 4337, 4527, 4771, 5108, 5354, 5374, 5385, 5553, 5592, 6976, 7332, 7336, 8609.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

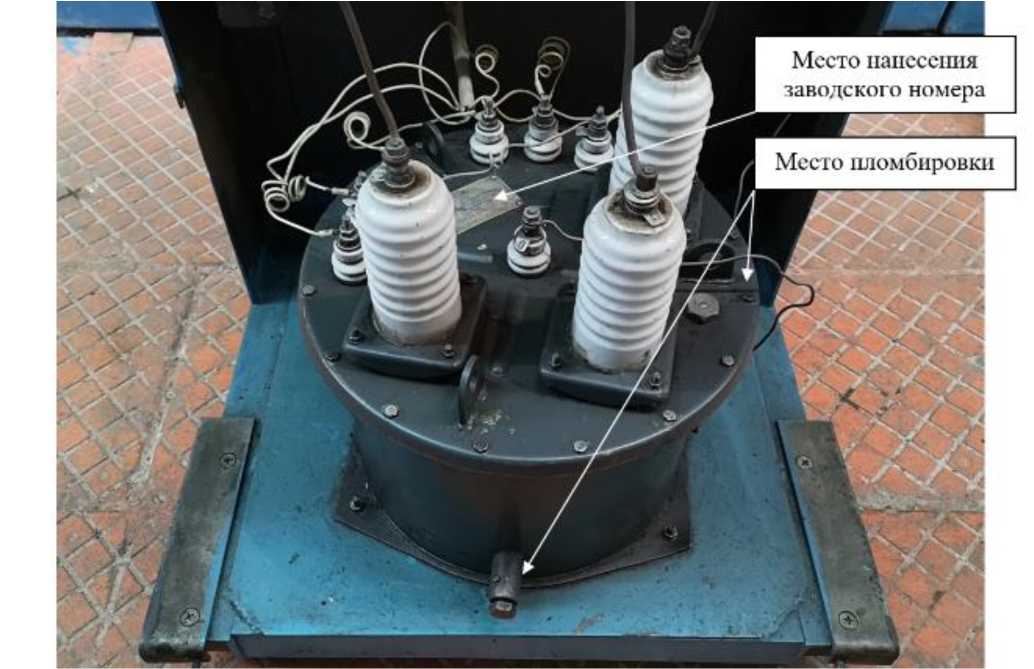

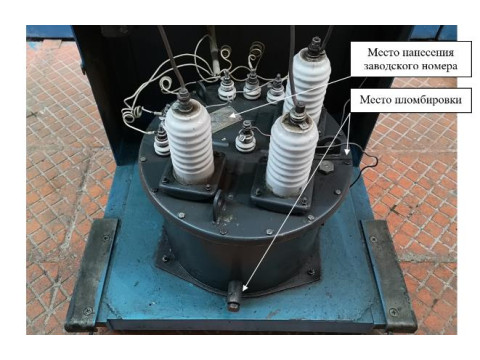

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и^ом, кВ |
10 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
120 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НТМИ-10-66; НТМИ-10-66У3 |
1 шт. |
|
Паспорт |
НТМИ-10-66; НТМИ-10-66У3 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
