Машины координатно-измерительные портальные INSIZE CMM-ST686C
| Номер в ГРСИ РФ: | 99122-26 |
|---|---|
| Производитель / заявитель: | Фирма "Insize Co., Ltd.", Китай |
Машины координатно-измерительные портальные INSIZE CMM-ST686C (далее - КИМ) предназначены для трехмерных измерений линейных размеров объектов сложной формы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99122-26 | ||||||
| Действует | по 04.08.2031 | ||||||
| Наименование | Машины координатно-измерительные портальные | ||||||
| Модель | INSIZE CMM-ST686C | ||||||
| Приказы |
№1546 от
04.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 29bc82c6-1501-7fb1-5ad3-9f7b482e9b67 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
INSIZE CO. LTD, КИТАЙ, 80 Xiangyang Road, Suzhou New District, 215009
Поверка
| Методика поверки / информация о поверке |
МП-1144-2026 ГСИ. Машины координатно-измерительные портальные INSIZE CMM-ST686C. Методика поверки.
(с 04.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99122-26: Описание типа
2026-99122-26.pdf
|
Скачать | 173.5 КБ | |
|
99122-26: Методика поверки
МП-1144-2026
2026-mp99122-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Машины координатно-измерительные портальные INSIZE CMM-ST686C (далее - КИМ) предназначены для трехмерных измерений линейных размеров объектов сложной формы.
Описание
Принцип действия КИМ основан на считывании с измерительных шкал, при помощи дифракционных оптических энкодеров, значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z, образующих декартову систему координат.
При проведении измерений определяются координаты отдельных или множества точек на измеряемой поверхности в пределах диапазона измерений КИМ. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно КИМ являются машинами портального типа с неподвижным измерительным столом и подвижным порталом.
КИМ состоят из станины с установленным отдельно блоком контроллеров, гранитного измерительного стола с направляющими для перемещения измерительных кареток, портала и пиноли из алюминиевого сплава, встроенных измерительных шкал, персонального компьютера. Перемещение КИМ по осям осуществляется на пневматических подшипниках с использованием пульта управления. Станина КИМ имеет антивибрационные регулируемые опоры для установки по уровню. КИМ оснащается измерительной головкой PH10T с контактными измерительными датчиками TP20, TP200B, SP25M.
Измерения производятся в ручном и автоматическом режимах. Ручной режим управления КИМ осуществляется с клавиатуры персонального компьютера или при помощи пульта управления. Автоматический режим реализуется через программное обеспечение, установленное на персональный компьютер по заранее составленному алгоритму.
Заводской номер в цифровом формате, состоящий из арабских цифр, наносится типографским способом на металлизированную наклейку, расположенную на задней части измерительного стола.
Пломбирование КИМ от несанкционированного доступа не осуществляется.
Нанесение знака поверки на средство измерений не предусмотрено.

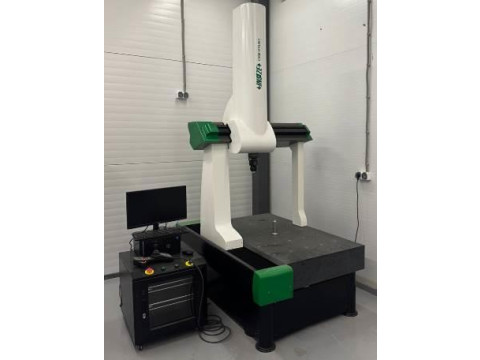

Общий вид КИМ представлены на рисунке 1.
а)

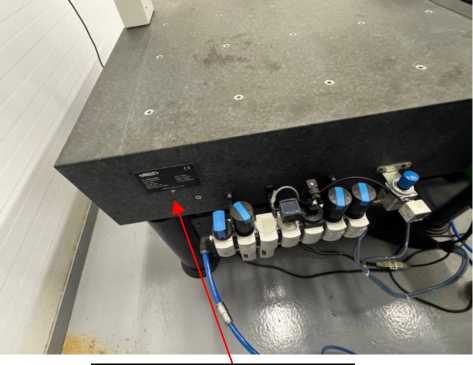

Место нанесения заводского номера средства измерений
б)

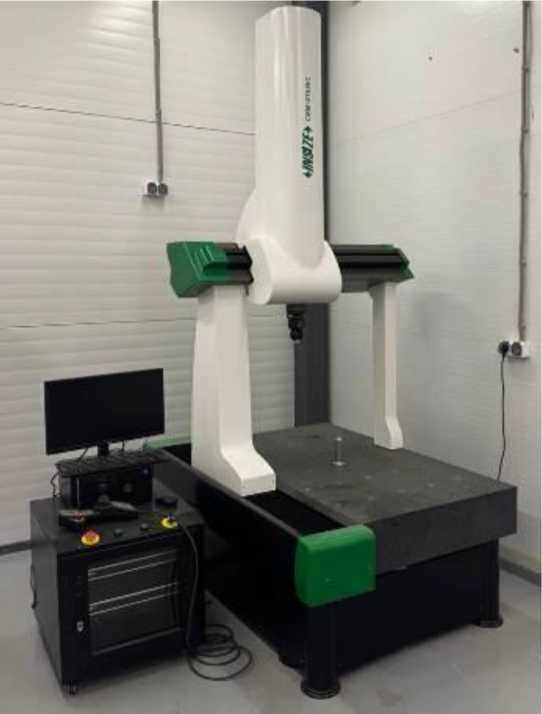

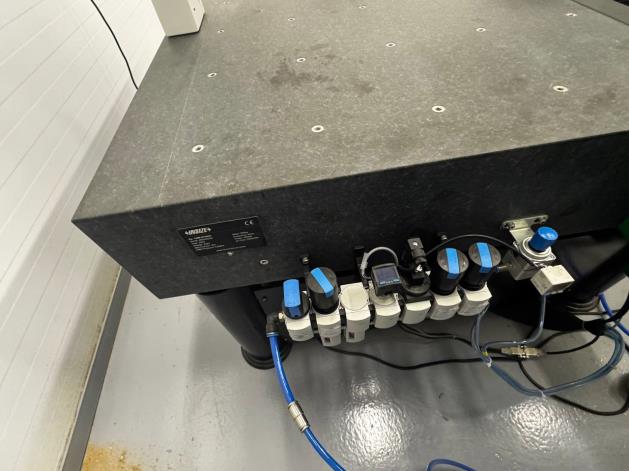

Рисунок 1 - Машины координатно-измерительные портальные INSIZE CMM-ST686C: а) общий вид; б) место нанесения маркировочной наклейки
Программное обеспечение
КИМ работают под управлением метрологически значимого программного обеспечения (далее - ПО) Rational DMIS, которое устанавливается на внешнем персональном компьютере. ПО предназначено для управления КИМ, сбора, отображения, обработки, регистрации, передачи данных.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Rational DMIS |
|
Номер версии (идентификационный номер) ПО |
не ниже V.6.9.47 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Диапазон измерения по оси, мм |
Погрешность измерений*, мкм | ||||
|
X |
Y |
Z |
Измерительный датчик |
MPEp |
MPEe |
|
от 0 до 600 |
от 0 до 800 |
от 0 до 600 |
TP20 |
2,3 |
±(2,2+3,3L/1000) |
|
TP200B |
2,0 |
±(1,9+3,3L/1000) | |||
|
SP25M | |||||
|
где MPEp - предел допускаемой абсолютной погрешности измерительной головки, мкм; MPEe - пределы допускаемой абсолютной объемной погрешности, мкм; L- измеряемая длина в мм; * при температуре окружающего воздуха от +18 °С до +22 °С включ | |||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 50 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +15 до +35 от 5 до 65 |
|
Допустимое изменение температуры, °C, не более, в течение: - 1 часа - 24 часов |
0,5 2 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
1040х1180х2570 |
|
Масса, кг, не более |
960 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина координатно-измерительная портальная INSIZE |
CMM-ST686C |
1 шт. |
|
Электронный контролер управления КИМ |
_ |
1 шт. |
|
Пульт управления |
_ |
1 шт. |
|
Измерительный датчик* |
TP20 / TP200B / SP25M |
1 шт. |
|
Калибровочная сфера |
_ |
1 шт. |
|
Персональный компьютер с установленным ПО |
_ |
1 шт. |
|
Руководство по эксплуатации на русском языке |
_ |
1 экз. |
|
* П —__-_-__ - - __ В соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 10 «Краткое руководство по эксплуатации RationalDMIS» документа «Машины координатно-измерительные портальные INSIZE CMM-ST686C. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 06 апреля 2021 г. № 472 Об утверждении Государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба
Стандарт предприятия INSIZE CO. LTD, Китай
