Система автоматического контроля выбросов предиктивная на АО «Кольская ГМК» ИЗАВ 0164 САКВП-Axioma-0002-КГМК-0164

Назначение

Система автоматического контроля выбросов предиктивная на АО «Кольская ГМК» ИЗАВ 0164 САКВП-Ах1ота-0002-КГМК-0164 (далее - система) предназначена для непрерывных автоматических измерений и учёта показателей выбросов загрязняющих веществ (массовых концентраций диоксида серы SO2, оксида углерода CO, суммы оксидов азота NOx), скорости потока отходящих газов, объёмного расхода отходящих газов, давления (разрежения) отходящих газов, температуры отходящих газов, а также фиксации и передачи информации о показателях выбросов загрязняющих веществ на автоматизированные рабочие места пользователей и в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду.

Описание

Конструктивно система представляет собой программно-аппаратный комплекс, размещённый на виртуальной серверной платформе, под управлением ОС Astra Linux Special Edition «Воронеж» с установленным прикладным программным обеспечением «Система автоматического контроля выбросов предиктивная на АО «Кольская ГМК» ИЗАВ 0164 САКВП-Ахюта-0002-КГМК-0164»

Принцип действия системы основан на обработке измерительной информации, поступающей с автоматизированной системы управления технологическим процессом, связанной со значениями параметров выбросов загрязняющих веществ как физической, так и математической моделью технологического процесса, в том числе с применением технологий искусственного интеллекта (цифровой двойник, основанный на математических моделях, описывающих физико-химические процессы, протекающие в топке и конвективной секции контролируемого котла).

К данному типу средства измерений относится система с заводским номером Axioma-0002-2025. Система представляет собой единичный экземпляр, спроектированный для стационарного источника выбросов загрязняющих веществ в атмосферный воздух № 0164 АО «Кольская ГМК», г. Мончегорск Мурманской обл. Система осуществляет контроль показателей выбросов двух котлов: № 15 и № 16.

Функционально в системе можно выделить измерительные каналы массовой концентрации выбросов загрязняющих веществ (диоксида серы SO2, оксида углерода CO, суммы оксидов азота NOx) и параметров газового потока (скорости потока, объёмного расхода, избыточного давления (разрежения) отходящих газов, температуры отходящих газов).

Заводской номер системы имеет буквенно-цифровой формат Axioma-0002-2025 и обеспечивает однозначную идентификацию экземпляра системы. В связи с конструктивным исполнением системы в виде программно-аппаратного комплекса, размещённого на виртуальной серверной платформе, нанесение заводского номера на корпус системы невозможно. Заводской номер отображается в интерфейсе программного обеспечения на виртуальной панели управления системы, место отображения заводского номера приведено на рисунке 1, а также указывается в разделе 6 паспорта.

Пломбирование системы реализуется программным способом и предусматривает введение запрета пользователям на выполнение операций по созданию, изменению и удалению объектов системы, за исключением экранных форм пользовательского интерфейса, обеспечивающих только визуализацию результатов измерений и форм отчётности.

Внешний вид виртуальной панели управления с заводским номером представлен на рисунке 1. Место отбора проб для контроля метрологических характеристик системы на газоходе котла № 16 представлено на рисунке 2.

фланец № 3

= Axioma

Мониторинг

Избранное

0 Аналитика

А События

(9 Отчеты

Конфигурация

Интеграции

[й) Пред обработчики

■% Активы

О Система опломбирована. Доступ к функциям вменения и удаления ограничен

Axiorij^

Версия приложе-Л

(алгоритм SHA256I

Дата расчета

Настройки отображения

Ятык Русский

Цветовая тема приложения Тёмная

Частота обновления данных (сек)

Интервальное обновление

Потоковые данные

Дашборды и графики

Место указания

номера

Место указания контрольной суммы ПО

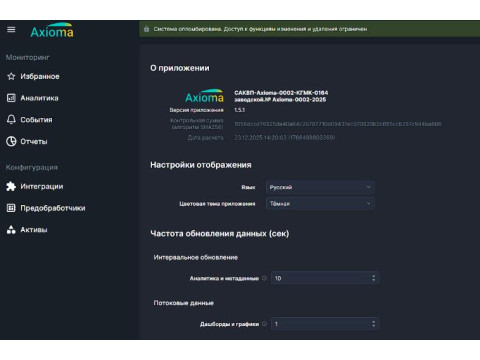

Рисунок 1 - Виртуальная панель

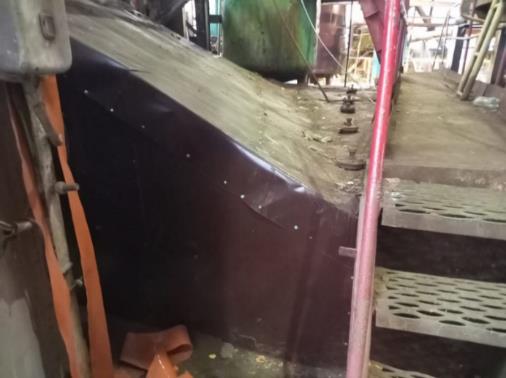

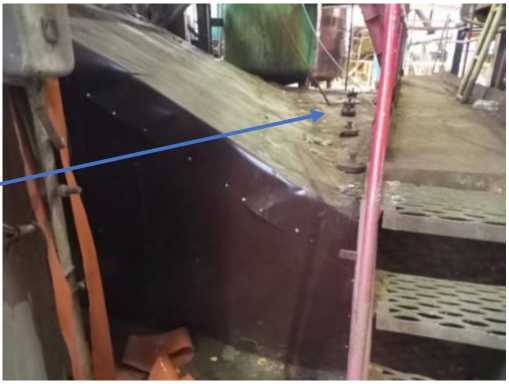

Рисунок 2 - Место отбора проб

Программное обеспечение

Метрологически значимая часть программного обеспечения (далее - ПО) представляет программы и программные модули, обеспечивающие приём и обработку измерительной информации от автоматизированной системы управления технологическим процессом, расчёт и представление результатов измерений массовой концентрации выбросов загрязняющих веществ и параметров отходящих газов, передачу измерительной информации в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду.

Верификационный базис представляет собой совокупность контрольных входных данных и соответствующих им контрольных выходных данных, используемых для подтверждения корректности функционирования метрологически значимой части ПО.

Идентификационные данные (признаки) ПО и верификационного базиса представлены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Таблица 2 - Идентификационные данные (признаки) верификационного базиса

Метрологические характеристики системы нормированы с учётом влияния ПО. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

1) Нормирующим значением является верхняя граница поддиапазона измерений.

2) Сумма оксидов азота NOx в пересчете на NO2.

3) Значения массовой концентрации (мг/м3) и объёмного расхода (м3/ч) приведены

к нормальным условиям (0 °С; 101,325 кПа; сухой газ).

4) Площадь измерительного сечения 3,13 м2.

5) Диапазон измерений объемного расхода указан в соответствии с фактическими режимами эксплуатации котла

Таблица 4 - Технические характеристики системы (газоход котла № 15)

Таблица 5 - Рабочие параметры эксплуатации котла №16
