Антенны логопериодические ЛПА-3012
| Номер в ГРСИ РФ: | 99124-26 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "ИЗМЕРИЛОВКА", г. Москва |
Антенны логопериодические ЛПА-3012 (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрической составляющей переменного электромагнитного поля.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99124-26 | ||||||
| Действует | по 07.08.2031 | ||||||
| Наименование | Антенны логопериодические | ||||||
| Модель | ЛПА-3012 | ||||||
| Приказы |
№1566 от
07.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5e69ae4e-c99d-14bd-2393-bc81fe684fed | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИЗМЕРИЛОВКА», РОССИЯ, 125367, город Москва, Полесский проезд, дом 16, строение 1, этаж 2, помещение I, комната 36, офис А1X
Поверка
| Методика поверки / информация о поверке |
МП ЛПА-3012 ГСИ. Антенны логопериодические ЛПА-3012. Методика поверки.
(с 07.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.08.2026 |
Поверители
Скачать
|
99124-26: Описание типа
2026-99124-26.pdf
|
Скачать | 107.6 КБ | |
|
99124-26: Методика поверки
МП ЛПА-3012
2026-mp99124-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Антенны логопериодические ЛПА-3012 (далее - антенны) предназначены (совместно с измерительными приборами (анализаторами спектра, вольтметрами селективными)) для измерений напряженности электрической составляющей переменного электромагнитного поля.
Описание
Конструктивно антенны представляют собой гибрид биконической и логопериодической антенн.
Принцип действия антенн основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на приемных частях антенн, в переменное напряжение, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.
Биконическая часть антенн обеспечивает работу на частотах до 200 МГц. Логопериодическая часть антенн обеспечивает работу в верхней части частотного диапазона. Конструктивно антенны изготовлены из алюминия. Диполи антенн закрыты пластиковым корпусом. Антенны подключаются к измерительному устройству через коаксиальный вход тип III (розетка) по ГОСТ 13317-89.
Для измерений параметров электромагнитных полей антенны подключаются к входу измерительного приемника, анализатора спектра, ваттметра поглощаемой мощности либо иного приемного устройства.
Для предотвращения несанкционированного доступа антенны имеют защитные пломбы винтов крепления изготовителя, расположенные в верхней части корпуса, разрушающиеся при вскрытии корпуса.
Общий вид антенн, место пломбировки от несанкционированного доступа, место нанесения знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1-2. Заводской номер, идентифицирующий каждый экземпляр антенн, состоит из 6 арабских цифр и наносится на корпус антенн в виде наклейки.

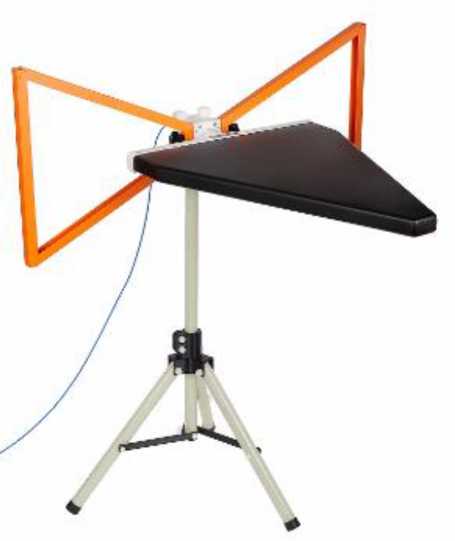

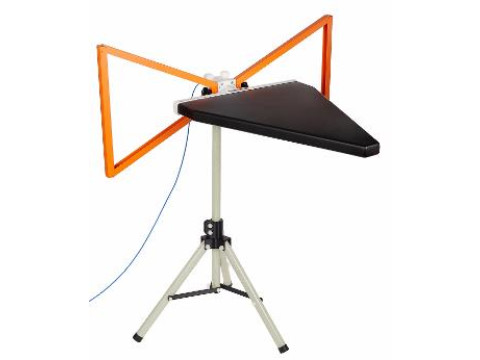

Рисунок 1 - Общий вид антенн ЛПА-3012
Место пломбировки от несанкционированного доступа
Место наклейки знака утверждения типа
Место наклейки знака поверки
Место нанесения заводского номера

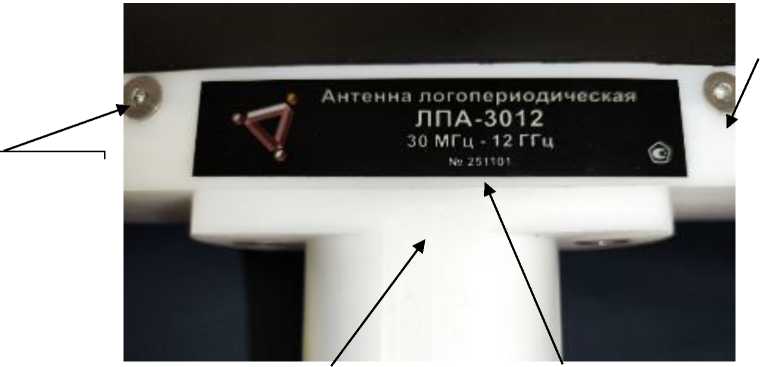

Рисунок 2 - Места нанесения заводского номера, пломбировки, знака поверки, знака утверждения типа
Технические характеристики
Таблица 1 - Метрологические характеристики антенн
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 30 до 12000 |
|
Коэффициент калибровки антенн в диапазоне рабочих частот, дБ (м-1) |
от 5 до 60 |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ, не более |
± 2 |
|
Коэффициент стоячей волны по напряжению, не более |
2,0 |
Таблица 2 - Технические характеристики антенн
|
Наименование характеристики |
Значение |
|
Тип выходного соединителя |
тип III (розетка) |
|
Номинальное выходное сопротивление, Ом |
50 |
|
Масса, кг, не более |
4,0 |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
1480x760x1740 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, при температуре + 25 °С, % атмосферное давление, кПа |
от + 15 до + 25 до 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на маркировочную табличку фотохимическим методом для последующего крепления на корпусе антенн и типографским способом на титульные листы эксплуатационной документации.
Комплектность
аблица 3 - Комплектность средства измерений
|
п/п |
Наименование |
Обозначение |
Количество, шт. |
|
1 |
Антенна логопериодическая |
ЛПА-3012 |
1 |
|
2 |
Руководство по эксплуатации |
ЛТМВ. 464651.009РЭ |
1 экз. |
|
3 |
Паспорт |
ЛТМВ. 464651.009ПС |
1 экз. |
|
4 |
Кабель соединительный* |
- |
1 |
|
5 |
Штатив* |
- |
1 |
|
6 |
Транспортировочная упаковка* |
- |
1 |
|
7 |
Методика поверки |
- |
1 экз. |
|
* - поставляется по согласованию с заказчиком. | |||
Сведения о методах измерений
приведены в документе «Антенны логопериодические ЛПА-3012. Руководство
по эксплуатации».
Нормативные документы
ГОСТ Р 8.574-2000 ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов.
Присоединительные размеры;
ЛТМВ.464651.009ТУ. Технические условия. Антенны логопериодические ЛПА-3012.
