Система измерений УУН
| Номер в ГРСИ РФ: | 99126-26 |
|---|---|
| Производитель / заявитель: | ООО "777", г.Серпухов |
Система измерений УУН (далее - УУН) предназначена для автоматизированных измерений массового расхода, массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99126-26 | ||||||
| Наименование | Система измерений | ||||||
| Модель | УУН | ||||||
| Приказы |
№1566 от
07.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | be53a018-c217-6c68-4b9d-33b216b0fe08 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «777», РОССИЯ, Московская область, город Серпухов, улица Центральная, дом 146, офис 37
Поверка
| Методика поверки / информация о поверке |
МП 1804-9-2026 ГСИ. Система измерений УУН. Методика поверки.
(с 07.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.08.2026 |
Поверители
Скачать
|
99126-26: Описание типа
2026-99126-26.pdf
|
Скачать | 117.9 КБ | |
|
99126-26: Методика поверки
МП 1804-9-2026
2026-mp99126-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Система измерений УУН (далее - УУН) предназначена для автоматизированных измерений массового расхода, массы и показателей качества нефти.
Описание
Принцип действия УУН основан на использовании прямого метода динамических измерений массы нефти, реализованного с помощью счетчиков-расходомеров массовых.
УУН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка УУН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на УУН и эксплуатационными документами ее компонентов.
В состав УУН входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260, рег. № 77657-20 (далее - СРМ);
- термопреобразователи сопротивления ДТС, рег. № 28354-10;
- преобразователи давления измерительные ОВЕН ПД100, рег. № 47586-11;
- влагомеры нефти поточные УДВН-1пм, рег. № 14557-15;
- плотномер ПЛОТ-3, рег. № 20270-12;
- счетчики жидкости СЖ, рег. № 44417-10;
- комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+», рег. № 52866-13 (далее - ИВК);
- термометры и манометры для местной индикации и контроля температуры и давления.
Вспомогательные устройства и технические средства:
- фильтры с быстросъемными крышками;
- пробоотборники автоматические;
- пробоотборник ручной;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер УУН указан на фирменной табличке лазерной гравировкой и в эксплуатационной документации типографским способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на УУН не предусмотрено.
Пломбирование УУН не предусмотрено.

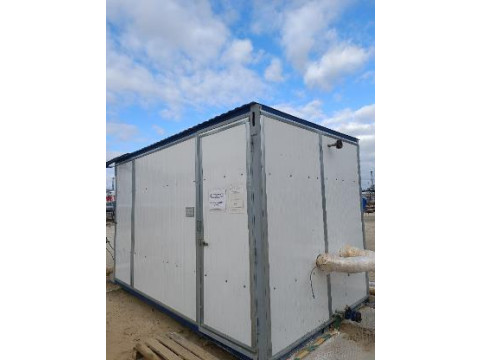

Общий вид УУН и место крепления маркировочной таблички показаны на рисунке 1.
Фотография маркировочной таблички приведена на рисунке 2.

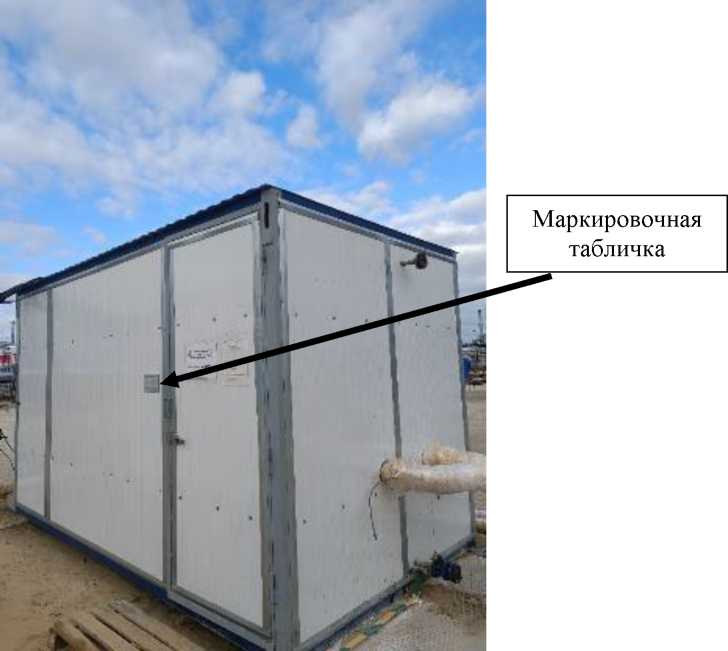

Рисунок 1 - Общий вид УУН и место крепления маркировочной таблички

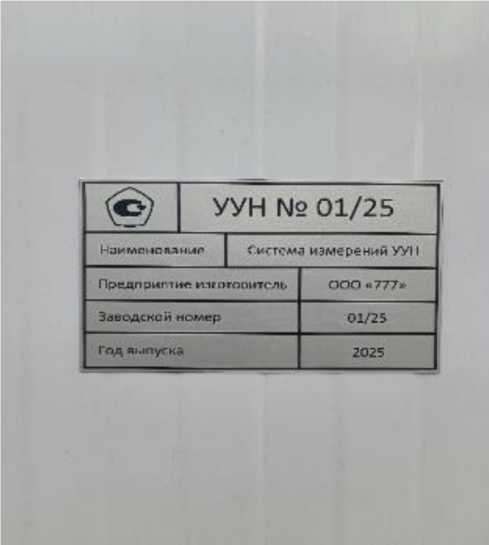

Рисунок 2 - Фотография маркировочной таблички
Программное обеспечение
Программное обеспечение (ПО) УУН (ИВК) обеспечивает реализацию функций УУН. Метрологические характеристики УУН нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО УУН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Abak.bex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
4069091340 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Метрологические и основные технические характеристики УУН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3. Показатели надежности приведены в таблице 4.
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти, т/ч |
от 8 до 188 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,4 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть |
|
Количество измерительных линий, шт |
2 (2 рабочих) |
|
Давление измеряемой среды, МПа, не более |
1,6 |
|
Температура измеряемой среды, °С - минимальная - максимальная |
+3 +50 |
|
Вязкость кинематическая при температуре +20 °С, мм2/с (сСт), не более |
25,0 |
|
Плотность измеряемой среды в рабочих условиях, кг/м3 |
от 800,0 до 950,0 |
|
Давление насыщенных паров при максимальной температуре нефти, кПа (мм рт.ст), не более |
66,7 (500) |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Массовая доля воды, %, не более |
3,0 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
900 |
|
Содержание свободного газа |
не допускается |
|
Массовая доля органических хлоридов во фракции, выкипающей до температуры 204 °С, млн-1 (ppm), не более |
6,0 |
|
Режим работы УУН |
периодический |
|
Электропитание |
380±38 В/50 Гц 220±22 В/50 Гц |
|
Потребляемая мощность, кВт |
от 1,2 до 30 |
|
Масса, кг, не более |
2050 |
|
Габаритные размеры, мм -высота -ширина -длина |
2500 2450 4400 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -60 до +50 от 30 до 100 от 84 до 106,7 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
12000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится в нижней части титульного листа руководства по эксплуатации УУН типографским способом.
Комплектность
Комплектность УУН приведена в таблице 5.
Таблица 5 - Комплектность УУН
|
Наименование |
Обозначение |
Количество |
|
Система измерений УУН, заводской № 01/25 |
- |
1 шт. |
|
Руководство по эксплуатации |
УУН 01.000.00 РЭ |
1 экз. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений УУН» (свидетельство об аттестации № 0203/RA.RU.314369/2025 от 31.10.2025 г.).
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 19.05.2026 г. № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости».
