Комплексы измерительно-вычислительные ПКТБА-СИ-25
| Номер в ГРСИ РФ: | 99128-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Пензенское конструкторско-технологическое бюро арматуростроения" (ПКТБА), г.Пенза |
Комплексы измерительно-вычислительные ПКТБА-СИ-25 (далее - комплексы) предназначены для измерений силы сжатия и линейных перемещений подвижной траверсы комплекса при испытании пружин.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99128-26 | |||||||||
| Действует | по 07.08.2031 | |||||||||
| Наименование | Комплексы измерительно-вычислительные | |||||||||
| Модель | ПКТБА-СИ-25 | |||||||||
| Модификации |
ПКТБА-СИ-25-1 ПКТБА-СИ-25-2 ПКТБА-СИ-25-5 ПКТБА-СИ-25-10 |
|||||||||
| Приказы |
№1566 от
07.08.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c60d54bf-fd1a-9be6-1c49-5c3ff484661c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ЗАО «ПКТБА», РОССИЯ, 440060, г. Пенза, пр-т Победы, 75
Поверка
| Методика поверки / информация о поверке |
МП 707-2026 ГСИ. Комплексы измерительно-вычислительные ПКТБА-СИ-25. Методика поверки.
(с 07.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.08.2026 |
Поверители
Скачать
|
99128-26: Описание типа
2026-99128-26.pdf
|
Скачать | 132.3 КБ | |
|
99128-26: Методика поверки
МП 707-2026
2026-mp99128-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Комплексы измерительно-вычислительные ПКТБА-СИ-25 (далее - комплексы) предназначены для измерений силы сжатия и линейных перемещений подвижной траверсы комплекса при испытании пружин.
Описание
Принцип действия комплексов заключается в деформации испытываемой пружины до заданной силы сжатия с последующим определением значения деформации или деформации пружины на заданное значение с измерением силы сжатия и одновременным определением высоты пружины в обоих режимах испытаний.
Сила сжатия, создаваемая при помощи электропривода и механической передачи через подвижную траверсу и верхнюю опору, на которой расположен тензометрический датчик силы, передаётся на пружину, установленную на неподвижном нижнем столе. Измерение значения перемещения подвижной траверсы осуществляется при помощи датчика перемещения. Электрические сигналы с датчиков поступают в модуль измерительный контроллеров программируемых логических AS (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 90076-23), реализующий аналого-цифровое преобразование сигналов с датчиков силы сжатия и перемещения, для передачи в память персонального компьютера комплекса для использования в расчётах.
Конструкция комплексов выполнена в виде металлического шкафа с расположенным с правого бока терминалом персонального компьютера.
Комплексы имеют 4 модификации, отличающиеся диапазоном измерений силы сжатия: - комплекс измерительно-вычислительный для испытаний пружин сжатия ПКТБА-СИ-25-1; - комплекс измерительно-вычислительный для испытаний пружин сжатия ПКТБА-СИ-25-2; - комплекс измерительно-вычислительный для испытаний пружин сжатия ПКТБА-СИ-25-5; - комплекс измерительно-вычислительный для испытаний пружин сжатия ПКТБА-СИ-25-10.
Общий вид комплексов приведён на рисунке 1.
Несанкционированный доступ к модулю ввода предотвращается пломбированием крепления модуля ввода под крышкой электрического шкафа комплексов.
Нанесение знака поверки непосредственно на комплексы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом ударно-точечной гравировки.

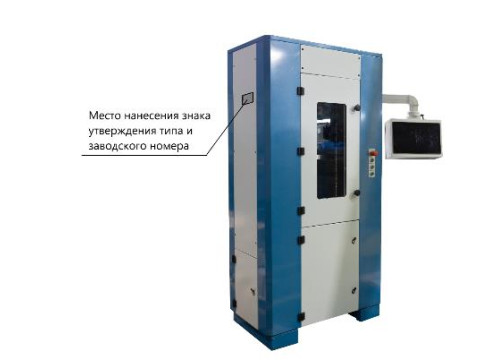

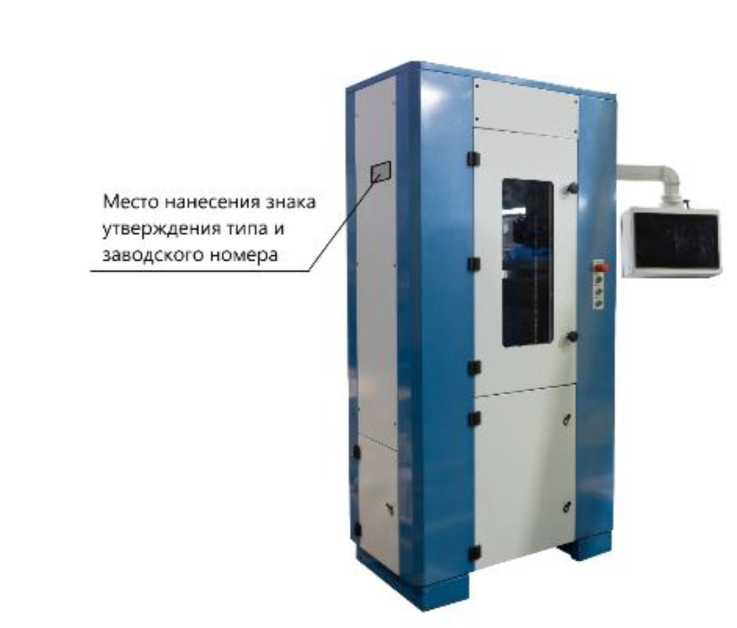

Рисунок 1 - Общий вид

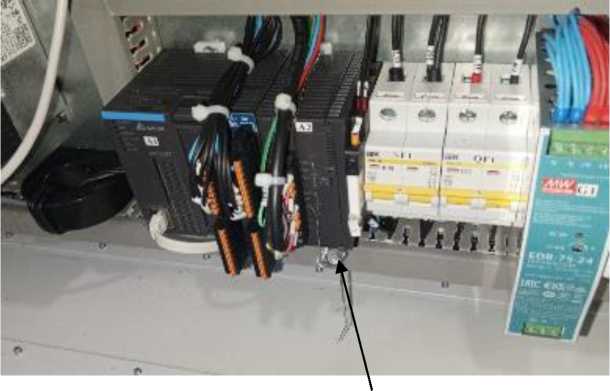

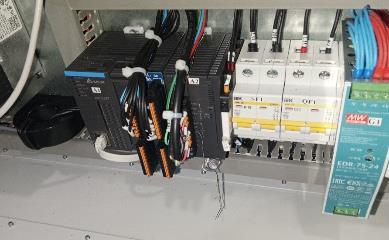

Рисунок 2 — Место пломбирования
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов является встроенным и состоит из ПО нижнего и верхнего уровней.
ПО разделено на метрологически значимую и незначимую части.
Идентификационные данные метрологически значимой части ПО нижнего уровня приведены в описании типа средства измерений, входящего в состав комплексов.
ПО верхнего уровня работает в среде операционной системы Windows (не ниже версии 7) и предназначено для обработки данных, поступающих с датчиков комплекса, а также для калибровки этих датчиков.
ПО верхнего уровня осуществляет:
- обработку данных с датчиков;
- ведение архивных данных, полученных с датчиков;
- настройку режимов работы и параметров обработки данных;
- отображение результатов измерений на дисплее встроенного персонального компьютера.
Идентификационные данные метрологически значимой части ПО верхнего уровня приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО верхнего уровня
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
UnitsNet.dll |
sensorSettings.json |
|
Номер версии (идентификационный номер ПО) |
5.0.0.0 |
1.0.0.0 |
|
Цифровой идентификатор ПО |
DA9FD4D7 |
_ |
|
Алгоритм вычисления контрольной суммы |
CRC32 |
_ |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы сжатия, Н (кгс): - для модификации ПКТБА-СИ-25-1 - для модификации ПКТБА-СИ-25-2 - для модификации ПКТБА-СИ-25-5 - для модификации ПКТБА-СИ-25-10 |
от 50 до 10000 (от 5 до 1000) от 50 до 20000 (от 5 до 2000) от 50 до 50000 (от 5 до 5000) от 50 до 100000 (от 5 до 10000) |
|
Пределы допускаемой относительной погрешности измерений силы сжатия, %: - в поддиапазоне измерений от 50 до 200 Н (от 5 до 20 кгс) включ. - в поддиапазоне измерений св. 200 до 1000 Н (св. 20 до 100 кгс) включ. - в поддиапазоне измерений св. 1000 Н (100 кгс) |
±10 ±5 ±2 |
|
Диапазон измерений линейных перемещений, мм |
от 0 до 650* |
|
Пределы допускаемой абсолютной погрешности измерений линейных перемещений, мм: - в поддиапазоне измерений от 0 до 50 мм включ. - в поддиапазоне измерений св. 50 до 650 мм |
±0,5 ±1 |
|
Примечание. * Диапазон измерений имеет условный ноль. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество тензометрических датчиков силы, шт. |
2 |
|
Напряжение питающей сети, В: - при трехфазном подключении - при однофазном подключении |
от 342 до 418 от 207 до 253 |
|
Частота питающей сети, Гц |
от 49 до 51 |
|
Габаритные размеры, мм, не более (длинахширинахвысота) |
1050x1600x2120 |
|
Масса, кг, не более |
1220 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP40 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 до 80 от 84 до 106 (от 630 до 795) |
Знак утверждения типа
наносится на табличку, расположенную сбоку комплексов, методом металлографики (печати на анодированном алюминии) и на паспорт - в левый верхний угол титульного листа типографским способом.
Комплектность
Комплектность приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |||
|
ПКТБ А-СИ-25-1 |
ПКТБ А-СИ-25-2 |
ПКТБ А-СИ-25-5 |
ПКТБА -СИ-25 10 | ||
|
Комплекс измерительновычислительный ПКТБА-СИ-25-1 |
ПФ 7805-4947-01 |
1 шт. |
_ |
_ |
_ |
|
Комплекс измерительновычислительный ПКТБА-СИ-25-2 |
ПФ 7805-4947-02 |
_ |
1 шт. |
_ |
_ |
|
Комплекс измерительновычислительный ПКТБА-СИ-25-5 |
ПФ 7805-4947-03 |
_ |
_ |
1 шт. |
_ |
|
Комплекс измерительновычислительный ПКТБА-СИ-25-10 |
ПФ 7805-4947 |
_ |
_ |
_ |
1 шт. |
|
Руководство по эксплуатации |
ПФ 7805-4947 РЭ |
1 экз. | |||
|
Паспорт |
ПФ 7805-4947 ПС |
1 экз. | |||
|
Руководство оператора |
ПФ 7805-4947 РО |
1 экз. | |||
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» документа ПФ 7805-4947 РЭ «Комплекс измерительно-вычислительный ПКТБА-СИ-25. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
ТУ 26.51.66-096-04787296-2025 Комплексы измерительно-вычислительные
ПКТБА-СИ-25. Технические условия.
