Система измерений количества и параметров нефти сырой НГДУ «Сургутнефть»
| Номер в ГРСИ РФ: | 99133-26 |
|---|---|
| Производитель / заявитель: | ООО "СНГ" (Системы Нефть и Газ), г.Щелково |
Система измерений количества и параметров нефти сырой НГДУ «Сургутнефть» (далее - СИКНС) предназначена для автоматизированных измерений массового расхода, массы и параметров нефтегазоводяной смеси (далее - нефти сырой).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99133-26 | ||||||
| Наименование | Система измерений количества и параметров нефти сырой НГДУ «Сургутнефть» | ||||||
| Приказы |
№1566 от
07.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 76013013-ff6f-8697-491f-af791f8a9926 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «СНГ», РОССИЯ, 141108, Московская область, г. Щелково, ул. Заводская, д. 1, корп. 1
Поверка
| Методика поверки / информация о поверке |
МП 1805-9-2026 ГСИ. Система измерений количества и параметров нефти сырой НГДУ «Сургутнефть». Методика поверки.
(с 07.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.08.2026 |
Поверители
Скачать
|
99133-26: Описание типа
2026-99133-26.pdf
|
Скачать | 149.1 КБ | |
|
99133-26: Методика поверки
МП 1805-9-2026
2026-mp99133-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Система измерений количества и параметров нефти сырой НГДУ «Сургутнефть» (далее - СИКНС) предназначена для автоматизированных измерений массового расхода, массы и параметров нефтегазоводяной смеси (далее - нефти сырой).
Описание
Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы нефти сырой, реализованного с помощью счетчиков-расходомеров массовых.
СИКНС представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНС и эксплуатационными документами ее компонентов.
СИКНС состоит из следующих функциональных частей:
- блок технологический, включающий в себя блок измерительных линий (БИЛ) и блок измерений параметров нефти сырой (БИК);
- система сбора, обработки информации и управления (СОИ).
В состав СИКНС входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- счетчики-расходомеры массовые Штрай-масс (№ 70629-18) (далее - СРМ);
- датчики давления Метран-150 (№ 32854-13);
- преобразователи температуры Метран-280-Ех (№ 23410-13);
- влагомеры поточные ВСН-АТ, (№ 86284-22);
- вычислитель УВП-280 (№ 53503-13) (далее - ИВК);
- термометры и манометры для местной индикации и контроля температуры и давления.
Вспомогательные устройства и технические средства:
- пробоотборник автоматический;
- пробоотборник ручной;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКНС указан на маркировочной табличке методом металлографики и в эксплуатационной документации типографским способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКНС не предусмотрено.
Пломбирование СИКНС не предусмотрено.
Общий вид СИКНС и место крепления маркировочной таблички показаны на рисунке 1.
Маркировочная табличка показана на рисунке 2.
Маркировочная табличка

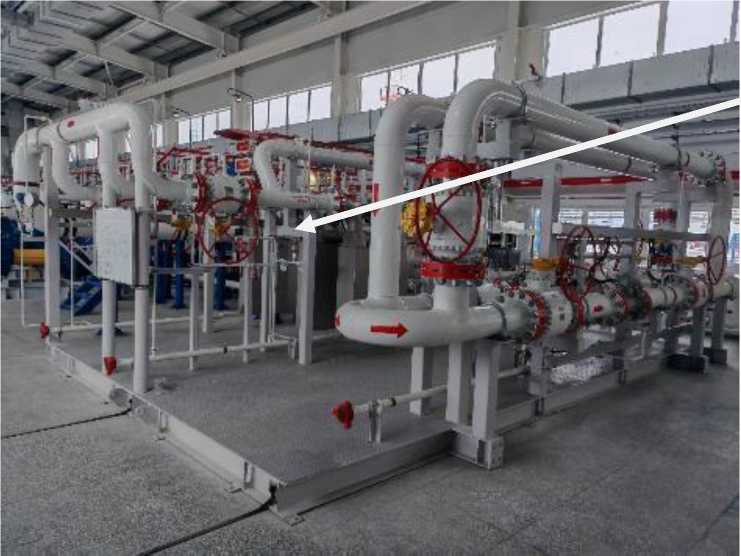

Рисунок 1 - Общий вид СИКНС и место крепления маркировочной таблички

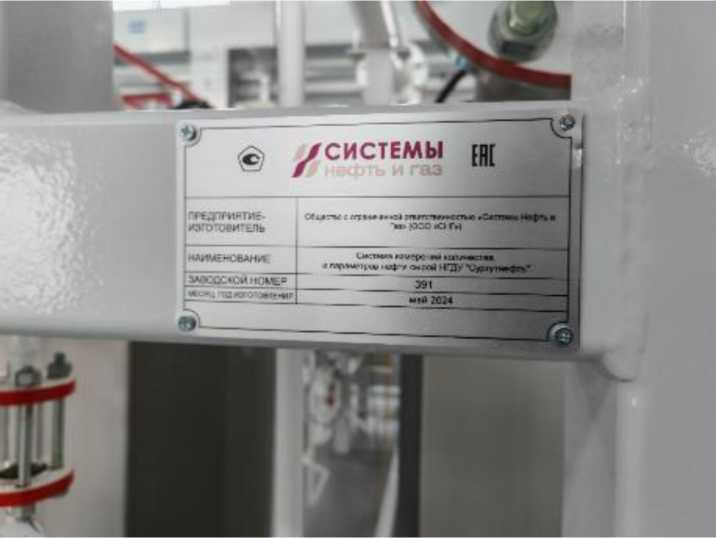

Рисунок 2 - Маркировочная табличка
Программное обеспечение
Программное обеспечение (ПО) СИКНС обеспечивает реализацию функций СИКНС. Метрологические характеристики СИКНС нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО вычислителей УВП-280 |
|
Номер версии (идентификационный номер) ПО |
3.13 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
4DF582B6 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Метрологические и основные технические характеристики СИКНС, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3. Показатели надежности приведены в таблице 4.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений массового расхода, т/ч |
от 13,7 до 540,0 | |
|
Пределы допускаемой относительной погрешности измерений массы нефти сырой, % |
±0,57 | |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %, при содержании объемной доли воды, ф, % |
При применении влагомеров поточных |
При определении массовой доли воды в лаборатории по ГОСТ 2477 |
|
- от 0 до 5 включ. |
±1,0 | |
|
- от 5 до 15 включ. |
±(0,15ф+0,25) | |
|
- от 15 до 35 включ. |
±(0,075ф+1,375) | |
|
- от 35 до 55 включ. |
±(0,15ф-1,25) | |
|
- от 55 до 65 включ. |
±(0,3ф-9,5) | |
|
- от 65 до 66,4 включ. |
±10,0 | |
|
- от 66,4 до 70 включ. |
±10,0 |
Нормируется МИ массы |
|
- от 70 до 85 включ. |
Нормируется МИ массы |
Нормируется МИ массы |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть сырая |
|
Количество измерительных линий, шт |
3 (2 рабочие, одна контрольнорезервная) |
|
Диапазон температуры, °С |
от +5 до +55 |
|
Избыточное давление, МПа | |
|
- минимальное |
0,36 |
|
- максимальное |
6,3 |
|
- расчетное |
6,3 |
|
Диапазон плотности, кг/м3 - в рабочем диапазоне температуры и давления - при стандартных условиях (температура +20 °С; избыточной давление 0 МПа) |
от 778,4 до 933,3 от 800,0 до 920,0 |
|
Диапазон вязкости кинематической в рабочем диапазоне температуры, сСт |
от 20 до 100 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Массовая доля воды, %, не более - на первом этапе эксплуатации - на втором этапе эксплуатации |
85,0 4,0 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
900 |
|
Массовая доля механических примесей, %, не более |
0,1 |
|
Суммарные потери давления на СИКНС при максимальном расходе и максимальной вязкости, МПа, не более - в рабочем режиме - в режиме поверки и контроля метрологических характеристик |
0,2 0,4 |
|
Давление насыщенных паров, кПа (мм рт.ст), не более |
40,0 (300) |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКНС |
непрерывный |
|
Электропитание |
380±38 В/50 Гц 220±22 В/50 Гц |
|
Температура воздуха внутри помещений, °С - помещение производственного корпуса СИКНС, операторная |
от +10 до +25 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на маркировочную табличку методом металлографики и в нижней части титульного листа руководства по эксплуатации СИКНС типографским способом.
Комплектность
Комплектность СИКНС приведена в таблице 5.
Таблица 5 - Комплектность СИКНС
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и параметров нефти сырой НГДУ «Сургутнефть», заводской № 391 |
1 шт. | |
|
Руководство по эксплуатации |
0977.00.00.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в документе «Инструкция 0977.01.00.000 ИС.МИ «ГСИ. Масса нефти сырой.
Методика измерений с применением системы измерений количества и параметров нефти сырой НГДУ «Сургутнефть» (свидетельство об аттестации № RA.RU.314707/1009-26 от 16.03.2026 г.).
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 19.05.2026 г. № 936 «Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости».
