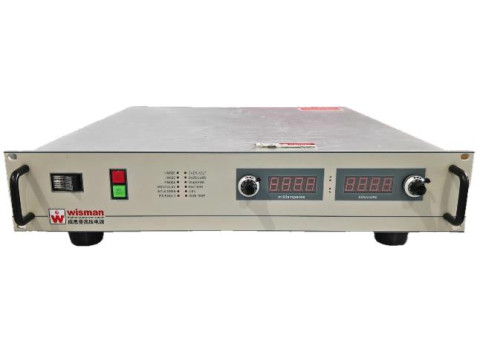

Источники питания WISMAN
| Номер в ГРСИ РФ: | 99134-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Shaanxi Wisman High Voltage Power Supply Co. LTD., КИТАЙ |
Источники питания WISMAN (далее по тексту - источники питания) предназначены для воспроизведения и измерения регулируемых стабилизированных постоянного электрического напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99134-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Источники питания | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | WISMAN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
DC3R2000 DL60N300 DL60P300 DC80P2000 DC80N2000 DE6R6 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1566 от
07.08.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 70d5724a-47ea-c3b1-ce37-58198ad958e3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Shaanxi Wisman High Voltage Power Supply Co. LTD., КИТАЙ, Building 12, West Yungu Phase 2, Fengxi New Town, Xixian New District, Shaanxi Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-745-201/1-2026 ГСИ. Источники питания WISMAN. Методика поверки.
(с 07.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.08.2026 |
Поверители
Скачать
|
99134-26: Описание типа
2026-99134-26.pdf
|
Скачать | 393.6 КБ | |
|
99134-26: Методика поверки
РТ-МП-745-201/1-2026
2026-mp99134-26.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Источники питания WISMAN (далее по тексту - источники питания) предназначены для воспроизведения и измерения регулируемых стабилизированных постоянного электрического напряжения и силы постоянного тока.
Описание
Принцип действия источника питания основан на выпрямлении переменного сетевого напряжения и последующем импульсном высокочастотном преобразовании в регулируемое стабилизированное постоянное электрическое напряжение.
Конструктивно источники питания представляют собой электронные устройства средней мощности, выполненные в виде моноблока в металлическом корпусе стоечного исполнения. На передней панели источников питания расположены дисплеи киловольтметра и миллиамперметра, индикаторы, регуляторы, функциональные кнопки и выключатель. На задней панели расположены разъёмы для подключения напряжения питания, цифровые и аналоговые интерфейсы для обмена информацией с внешними устройствами.
Воспроизводимые постоянное электрическое напряжение и сила постоянного тока, протекающего через нагрузку, измеряются и отображаются на встроенных цифровых дисплеях.
Воспроизводимые значения постоянного электрического напряжения и силу постоянного тока можно устанавливать, как с помощью регуляторов на передней панели, так и с помощью внешних устройств через цифровые и аналоговые интерфейсы связи.
В источниках питания предусмотрена защита от перегрузки по силе тока и напряжению, посредством взаимной стабилизации по электрической мощности.
Знак поверки наносится в виде оттиска клейма или наклейки с изображением знака поверки на свободном от надписей пространстве передней панели источника питания или в паспорте источника питания.
Заводской номер в виде цифрового обозначения нанесен арабскими цифрами на заднюю панель корпуса типографским способом.
К источникам питания данного типа относятся источники модификаций:
- DC3R2000 с заводскими номерами № 07-251106-486-00001, 07-251106-486-00002, 07-251106-486-00003, 07-251106-486-00004, 07-251106-486-00005;
- DL60N300 с заводскими номерами № 07-251106-486-00001, 07-251106-486-00002, 07-251106-486-00003, 07-251106-486-00004, 07-251106-486-00005;
- DL60P300 с заводскими номерами № 07-251106-486-00006, № 07-251106-486-00007, 07251106-486-00008, 07-251106-486-00009, № 07-251106-486-00010;
- DC80P2000 с заводским номером № 07-251106-486-00007;
- DC80N2000 с заводским номером № 07-251106-486-00006;
- DE6R6 с заводским номером № 07-251106-486-00001.
Внешний вид источников питания с указанием места нанесения заводского номера и места пломбирования представлен на рисунках 1 - 4.

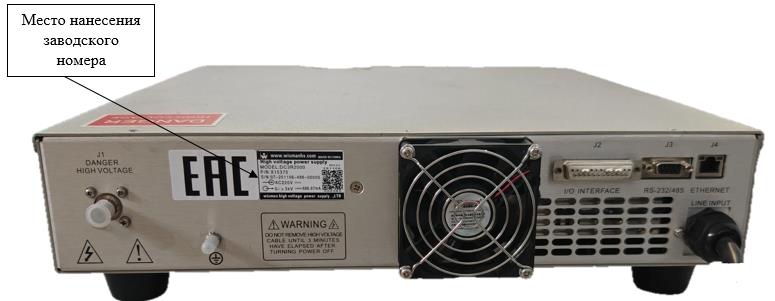

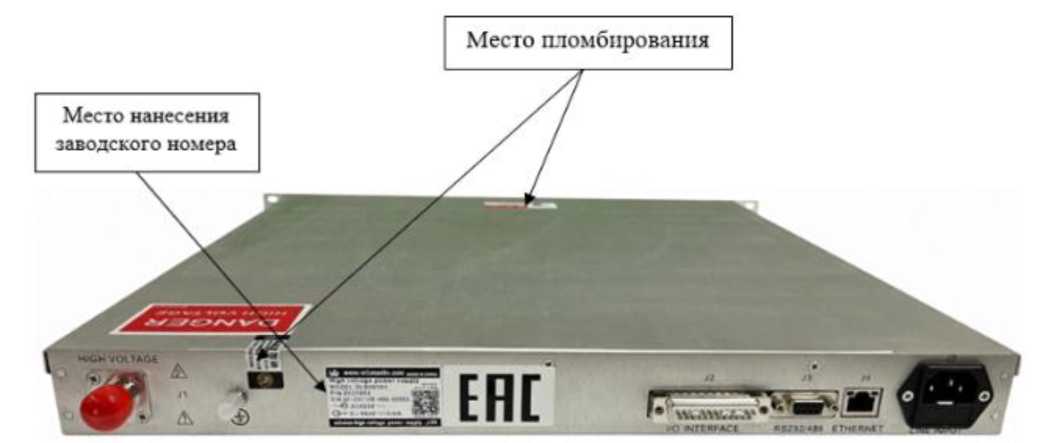

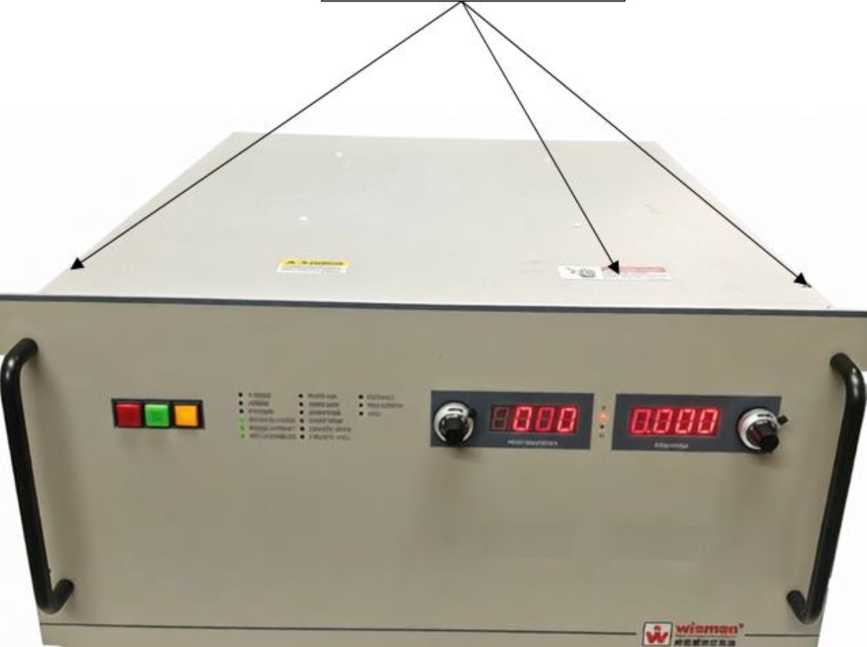

Рисунок 1 - Внешний вид источников питания модификации DC3R2000 с указанием места нанесения заводского номера и места пломбирования

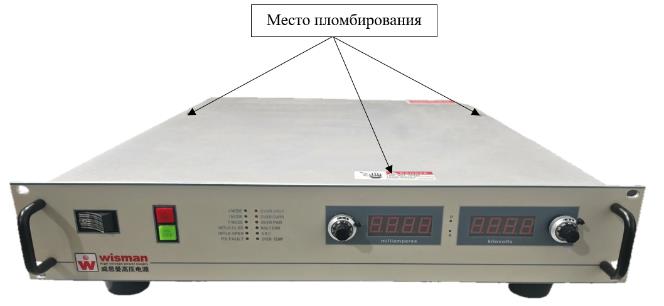

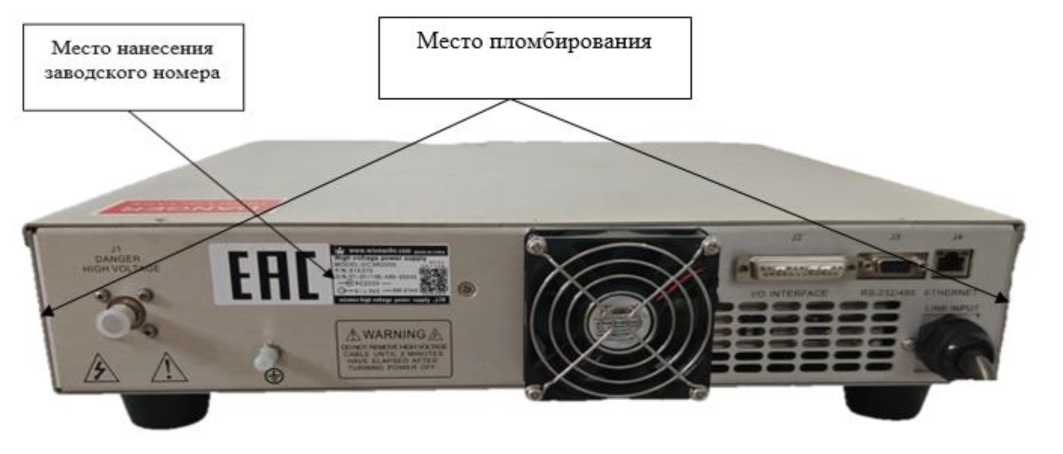

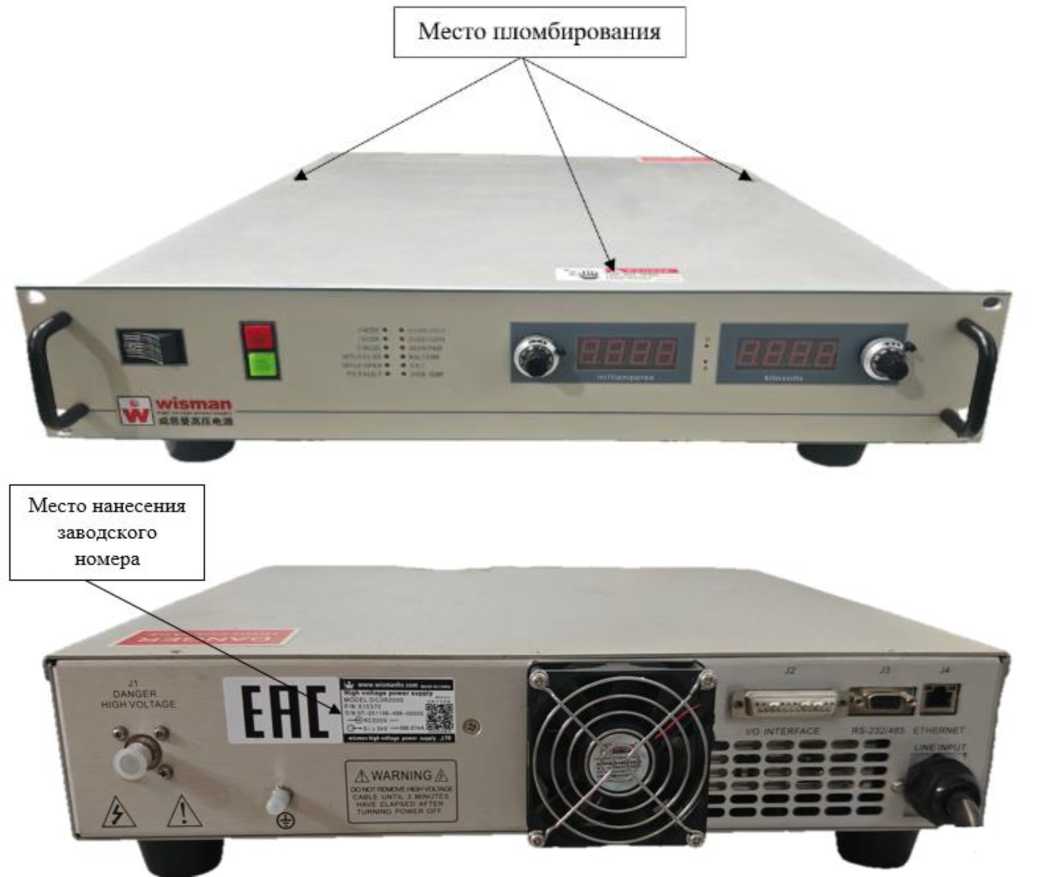

Рисунок 2 - Внешний вид источников питания для модификаций DC80N2000, DC80P2000 с указанием места нанесения заводского номера и места пломбирования

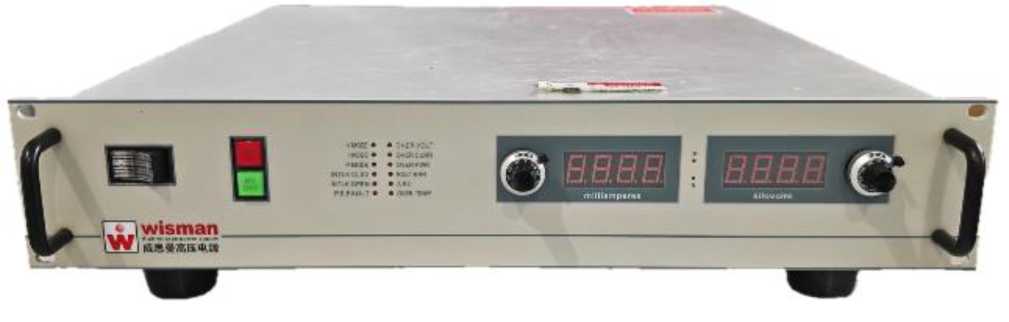

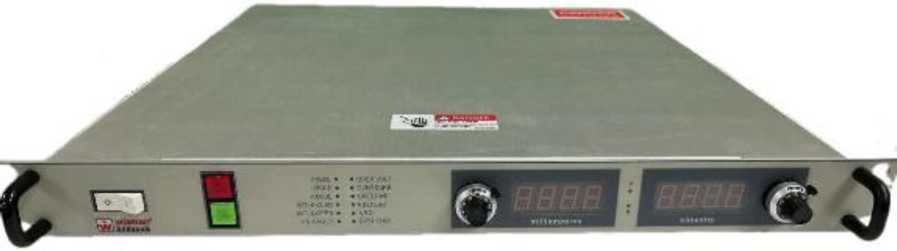

Рисунок 3 - Внешний вид источников питания модификаций DL60N300, DL60P300 с указанием места нанесения заводского номера и места пломбирования
Место пломбирования

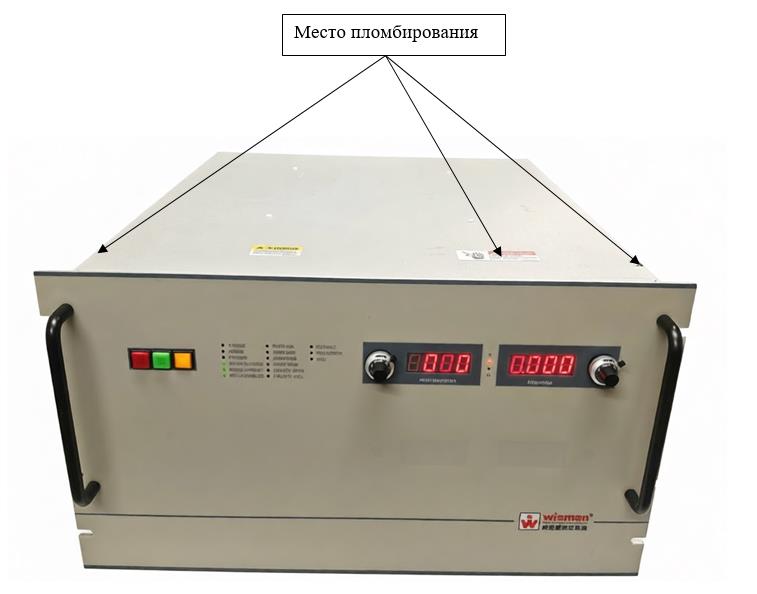

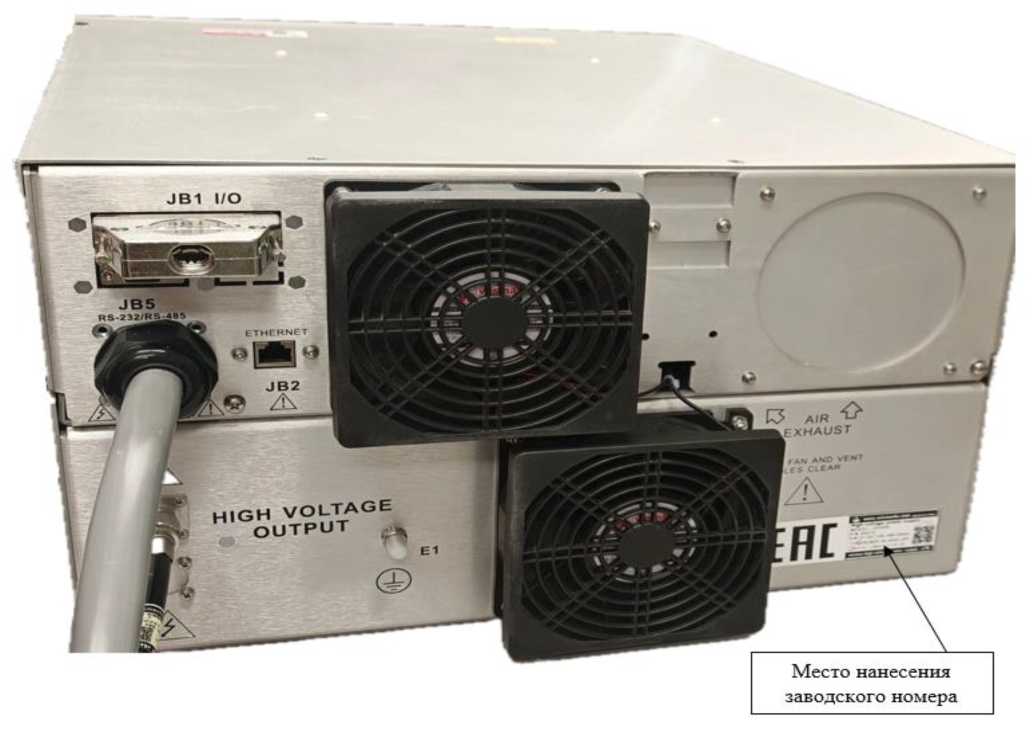

Рисунок 4 - Внешний вид источников питания модификации DE6R6 с указанием места нанесения заводского номера и места пломбирования
Метрологические и технические характеристики средства измерений
Метрологические характеристики источников приведены в таблицах 1,3,5. Основные технические характеристики источников питания приведены в таблицах 2,4,6.
Таблица 1 - Метрологические характеристики модификации DC3R2OOO, DC80P2000, DC80N2000
|
Наименование характеристики |
Значение |
|
Номинальное значение воспроизведений и измерений постоянного электрического напряжения, кВ - DC3R2000 |
3 |
|
- DC80P2000 |
80 |
|
- DC80N2000 |
80 |
|
Диапазон воспроизведений и измерений постоянного электрического напряжения, кВ - DC3R2000 |
от 0,001 до 3 |
|
- DC80P2000 |
от 0,01 до 80 |
|
- DC80N2000 |
от 0,01 до 80 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Номинальное значение воспроизведений и измерений силы постоянного тока, мА - DC3R2000 - DC80P2000 - DC80N2000 |
666 25 25 |
|
Диапазон воспроизведений и измерений силы постоянного тока, мА - DC3R2000 - DC80P2000 - DC80N2000 |
от 0,1 до 666 от 0,01 до 25 от 0,01 до 25 |
|
Полярность - DC3R2000 - DC80P2000 - DC80N2000 |
Положительная/отрицательна я Положительная Отрицательная |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений постоянного электрического напряжения в диапазоне от 0,05-Uhom до Uhom, % |
± 1 |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений силы постоянного тока в диапазоне от 0,01-Ihom до Ihom, % |
± 1 |
|
Стабильность воспроизведения постоянного электрического напряжения, ppm/ч, после 1 часа прогрева |
250 |
|
Уровень пульсаций выходного постоянного электрического напряжения, % от Uhom |
1 |
|
Нестабильность постоянного электрического напряжения при изменении тока нагрузки1), % от иуст/изм + мВ |
±(0,5 + 500) |
|
Нестабильность силы постоянного тока при изменении напряжения по нагрузке1), % от 1уст/изм + мкА |
±(0,01 + 100) |
|
Нестабильность постоянного электрического напряжения при изменении напряжения питания 2), % от иуст/изм + мВ |
±(0,05 + 500) |
|
Нестабильность силы постоянного тока при изменении напряжения питания2), % от 1уст/изм |
±0,5 |
|
Примечания: ином(уст/изм) — значение постоянного электрического напряжения на выходе источника, номинальное или установленное/измеренное по встроенному индикатору, В; 1ном(уст/изм) - значение силы постоянного тока на выходе источника, номинальное или установленное/измеренное по встроенному индикатору, мА; 1) - при изменении силы тока нагрузки от 1 % до 100 % верхнего предела установки; 2) при изменении напряжения питания на ± 10 % от номинального значения. | |
Таблица 2 - Основные технические характеристики модификации DC3R2000, DC80P2000,
DC80N2000
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
1 |
|
Масса, кг, не более |
8 |
|
Габаритные размеры (длинахширинахвысота), мм, не более - DC3R2000, DC80P2000, DC80N2000 |
482,5x482,5x88 |
|
Потребляемая мощность, Вт, не более |
2420 |
|
Передача данных по цифровым и аналоговым выходам |
наличие |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±10 % 50±1 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при 20 °С, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 86 до 106,7 |
Таблица 3 - Показатели надежности модификации DC3R2000, DC80P2000, DC80N2000
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
9 |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
Таблица 4 - Метрологические характеристики модификации DL60P300, DL60N300
|
Наименование характеристики |
Значение |
|
Номинальное значение воспроизведений и измерений постоянного электрического напряжения, кВ - DL60P300 - DL60N300 |
60 60 |
|
Диапазон воспроизведений и измерений постоянного электрического напряжения, кВ - DL60P300 - DL60N300 |
от 0,01 до 60 от 0,01 до 60 |
|
Номинальное значение воспроизведений и измерений силы постоянного тока, мА - DL60P300 - DL60N300 |
5 5 |
|
Диапазон воспроизведений и измерений силы постоянного тока, мА - DL60P300 - DL60N300 |
от 0,001 до 5 от 0,001 до 5 |
|
Полярность - DL60P300 - DL60N300 |
Положительная Отрицательная |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений постоянного электрического напряжения в диапазоне от 0,05-ином до ином, % |
± 1 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений силы постоянного тока в диапазоне от 0,01-Ihom до Ihom, % |
± 1 |
|
Стабильность воспроизведения постоянного электрического напряжения, ppm/ч, после 1 часа прогрева |
250 |
|
Уровень пульсаций выходного постоянного электрического напряжения, % от Uhom |
1 |
|
Нестабильность постоянного электрического напряжения при изменении тока нагрузки3), % от иуст/изм + мВ |
±(0,5 + 500) |
|
Нестабильность силы постоянного тока при изменении напряжения по нагрузке3), % от 1уст/изм + мкА |
±(0,01 + 100) |
|
Нестабильность постоянного электрического напряжения при изменении напряжения питания4), % от иуст/изм + мВ |
±(0,05 + 500) |
|
Нестабильность силы постоянного тока при изменении напряжения питания4), % От 1уст/изм |
±0,5 |
|
Примечания: ином(уст/изм) - значение постоянного электрического напряжения на выходе источника, номинальное или установленное/измеренное по встроенному индикатору, В; 1ном(уст/изм) - значение силы постоянного тока на выходе источника, номинальное или установленное/измеренное по встроенному индикатору, мА; 3) - при изменении силы тока нагрузки от 1 % до 100 % верхнего предела установки; 4) при изменении напряжения питания на ± 10 % от номинального значения. | |
Таблица 5 - Основные технические характеристики модификации DL60P300, DL60N300
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
1 |
|
Масса, кг, не более |
8 |
|
Габаритные размеры (длинахширинахвысота), мм, не более - DL60P300, DL60N300 |
482,5x482,5x44 |
|
Потребляемая мощность, Вт, не более |
2420 |
|
Передача данных по цифровым и аналоговым выходам |
наличие |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±10 % 50±1 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при 20 °С, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 86 до 106,7 |
|
Таблица 6 - Показатели надежности модификации DL60P300, D |
L60N300 |
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
120 000 |
Таблица 7 - Метрологические характеристики модификации DE6R6
|
Наименование характеристики |
Значение |
|
Номинальное значение воспроизведений и измерений постоянного электрического напряжения, кВ |
6 |
|
Диапазон воспроизведений и измерений постоянного электрического напряжения, кВ |
от 0,001 до 6 |
|
Номинальное значение воспроизведений и измерений силы постоянного тока, мА |
1000 |
|
Диапазон воспроизведений и измерений силы постоянного тока, мА |
от 0,001 до 1000 |
|
Полярность |
Положительная/отрицательна я |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений постоянного электрического напряжения в диапазоне от 0,05-Uhom до Uhom, % |
± 1 |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений силы постоянного тока в диапазоне от 0,01 Тном до Ihom, % |
± 1 |
|
Стабильность воспроизведения постоянного электрического напряжения, ppm/ч, после 1 часа прогрева |
250 |
|
Уровень пульсаций выходного постоянного электрического напряжения, % от Uhom |
1 |
|
Нестабильность постоянного электрического напряжения при изменении тока нагрузки5), % от иуст/изм + мВ |
±(0,5 + 500) |
|
Нестабильность силы постоянного тока при изменении напряжения по нагрузке5), % от 1уст/изм + мкА |
±(0,05 + 100) |
|
Нестабильность постоянного электрического напряжения при изменении напряжения питания6), % от иуст/изм + мВ |
±(0,05 + 500) |
|
Нестабильность силы постоянного тока при изменении напряжения питания6), % от 1уст/изм |
±0,5 |
|
Примечания: ином(уст/изм) - значение постоянного электрического напряжения на выходе источника, номинальное или установленное/измеренное по встроенному индикатору, В; 1ном(уст/изм) - значение силы постоянного тока на выходе источника, номинальное или установленное/измеренное по встроенному индикатору, мА; 5) - при изменении силы тока нагрузки от 1 % до 100 % верхнего предела установки; 6) при изменении напряжения питания на ± 10 % от номинального значения. | |
Таблица 8 - Основные технические характеристики модификации DE6R6
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
1 |
|
Масса, кг, не более |
46 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
533x482,6x266 |
|
Потребляемая мощность, Вт, не более |
6500 |
|
Передача данных по цифровым и аналоговым выходам |
наличие |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±10 % 50±1 |
Продолжение таблицы 8
|
Наименование характеристики |
Значение |
|
Время установления рабочего режима, мин, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при 20 °С, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 86 до 106,7 |
Таблица 9 - Показатели надежности модификации DE6R6
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
150 000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Количество |
|
Источник питания WISMAN |
1 шт. |
|
Кабель питания |
1 шт. |
|
Кабель высокого напряжения (7 м) |
1 шт. |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в пункте 5 «Порядок эксплуатации» паспорта.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии № 2854 от 25.12.2025 г. «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии № 2091 от 01.10.2018 г. «Об утверждении государственной поверочной схемы для средств измерений силы_постоянного электрического тока в диапазоне 1-10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии № 1520 от 28.07.2023 г. «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии № 530 от 20.03.2026 г. «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с частотными составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии № 1706 от 18.08.2023 г. «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц».
