Расходомеры многофазные УРАЛ-МР2
| Номер в ГРСИ РФ: | 99138-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Уралтехнострой", г.Уфа |
Расходомеры многофазные Урал-МР2 (далее - МФР) предназначены для непрерывных автоматизированных измерений массы и массового расхода нефтегазоводяной смеси (скважинной жидкости), массы и массового расхода нефтегазоводяной смеси (скважинной жидкости) без учета воды и попутного нефтяного газа, а также объемного расхода и объема попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси (скважинной жидкости).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99138-26 | ||||||
| Действует | по 05.08.2031 | ||||||
| Наименование | Расходомеры многофазные | ||||||
| Модель | УРАЛ-МР2 | ||||||
| Модификации |
Урал-МР2 - (ХХ1) -(ХХ2) - (ХХ3) - (ХХ4) - (ХХ5) -ТУ 2899.39-045-45211680-2023, где: Урал-МР2 - наименование МФР (ХХ1) - номинальный диаметр DN присоединительных трубопроводов, мм (ХХ2) - номинальное давление PN, МПа (ХХ3) - номинальная пропускная способность по массовому расходу жидкой смеси, т/сут (ХХ4) - исполнением для различного объемного содержания сероводорода в газе: не более 2 % (СО), не более 6 % (СП) (ХХ5) - минимальная температура измеряемой нефтегазоводяной смеси (скважинной жидкости): не менее минус 5 °С (ТО), не менее минус 30 °С (ТН) ТУ 2899.39-045-45211680-2023 - обозначение технических условий На испытания представлены: Урал-МР2-80-6,3-1000-СП-ТН-ТУ 2899.39-045-45211680-2023 |
||||||
| Приказы |
№1560 от
05.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7f3a7bb6-9b34-aecf-e068-b777fec1fc4a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Корпорация Уралтехнострой», РОССИЯ, 450065, Республика Башкортостан, г. Уфа, ул. Свободы, 61
Поверка
| Методика поверки / информация о поверке |
НА.ГНМЦ.0937-2025 МП ГСИ. Расходомеры многофазные УРАЛ-МР2. Методика поверки
(с 05.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99138-26: Описание типа
2026-99138-26.pdf
|
Скачать | 237.6 КБ | |
|
99138-26: Методика поверки
НА.ГНМЦ.0937-2025 МП
2026-mp99138-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Расходомеры многофазные Урал-МР2 (далее - МФР) предназначены для непрерывных автоматизированных измерений массы и массового расхода нефтегазоводяной смеси (скважинной жидкости), массы и массового расхода нефтегазоводяной смеси (скважинной жидкости) без учета воды и попутного нефтяного газа, а также объемного расхода и объема попутного нефтяного газа, приведенного к стандартным условиям, в составе нефтегазоводяной смеси (скважинной жидкости).
Описание
Расходомер многофазный Урал-МР2 является средством измерений, позволяющим определять параметры нефтегазоводяной смеси (скважинной жидкости), протекающей через композитную секцию МФР, без ее предварительной сепарации.
Для определения параметров измеряемой среды используется низкоэнергетическое рентгеновское излучение (далее - НРИ), которое генерируется источником НРИ. После прохождения излучения через измеряемый поток, излучение фиксируется устройствами детектирования НРИ, расположенными в блоке системы сбора данных. Обработка полученных данных и формирование финальных результатов производится в вычислителе МФР.
МФР состоит из следующих узлов:
- блок источника НРИ;
- блок системы сбора данных (далее - БССД), включает в себя детекторный блок и вычислитель;
- преобразователи давления измерительные АИР-20/М2 (регистрационные номера в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 63044-16, 46375-11);
- термопреобразователи универсальные ТПУ 0304 (регистрационный номер 50519-17);
- композитная секция с гидравлической обвязкой;
- система защиты от НРИ;
- несущая конструкция;
- система термостабилизации.
Общий вид МФР представлен на рисунке 1.
Места пломбирования МФР показаны на рисунке 2.

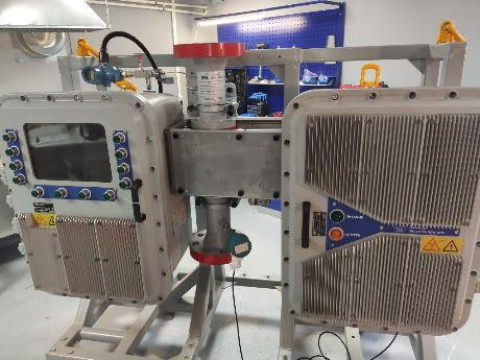

маркировочная табличка

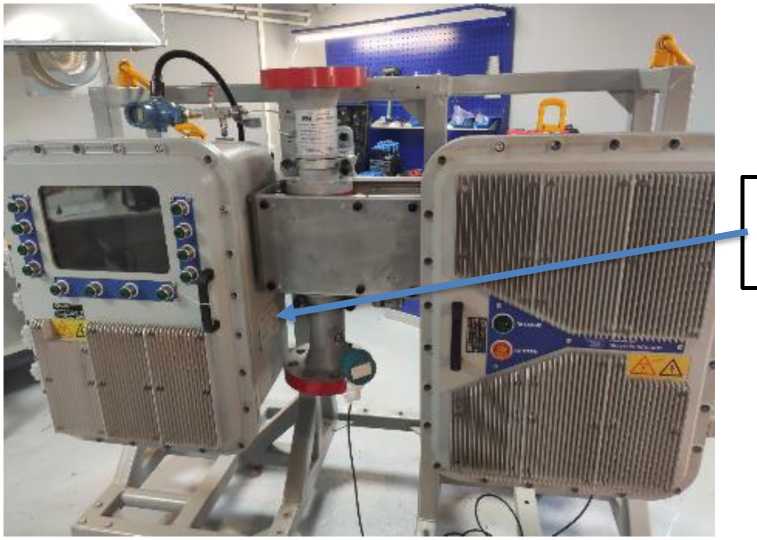

Рисунок 1 - Внешний вид МФР
Структура записи условного обозначения МФР в зависимости от типоразмера и варианта исполнения:
Урал-МР2 - ХХ - ХХ - ХХ - ХХ - ХХ ТУ 2899.39-045-45211680-2023
1 2 3 4 5 6 7
где 1 - наименование МФР;
2 - номинальный диаметр DN присоединительных трубопроводов, мм;
3 - номинальное давление PN, МПа;
4 - номинальная пропускная способность по массовому расходу жидкой смеси, т/сут;
5 - исполнением для различного объемного содержания сероводорода в газе: не более 2 % (СО), не более 6 % (СП);
6 - минимальная температура измеряемой нефтегазоводяной смеси (скважинной жидкости): не менее минус 5 °С (ТО), не менее минус 30 °С (ТН);
7 - обозначение технических условий.
Заводской номер МФР нанесен на маркировочную табличку, закрепленную на раме каркаса МФР, фотохимическим способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на МФР не предусмотрено.

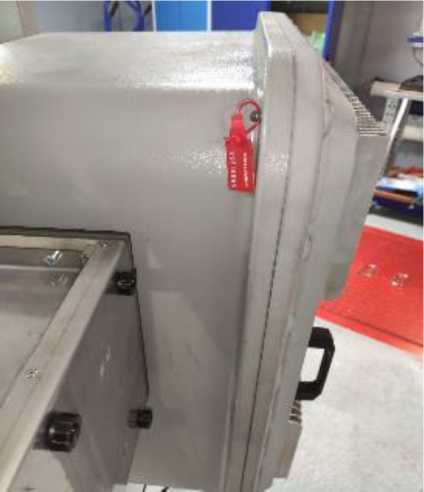

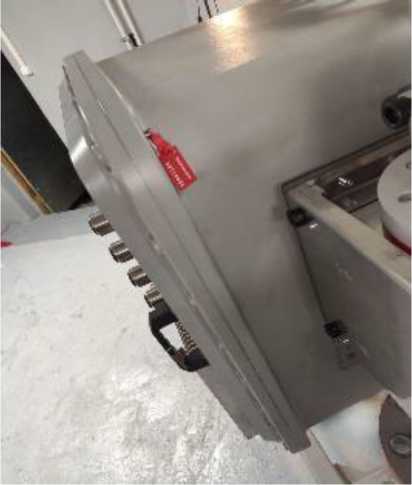

Рисунок 2 - Места пломбирования МФР
Программное обеспечение
Программное обеспечение (далее - ПО) МФР обеспечивает реализацию функций МФР.
Уровень защиты программного обеспечения (далее - ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
Метроло-гия_Урал |
libcalc_result.so |
libgsssd.so |
libiso_20765_2.so |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.х |
отсутствует | ||
|
Цифровой идентификатор ПО |
отсутствует |
4a4947b25e63b6b 443489889ef2e219 f |
33eb8cfd1ea35942 cea4e91e4f6b1fd2 |
2b04eb56c759f956 3e311d4bfb610d6b |
|
Алгоритм вычисления цифрового идентификатора ПО |
отсутствует |
MD5 | ||
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
libmi_app_a.so |
libmi_app_b.so |
libro_air.so |
libro_oil.so |
|
Номер версии (идентификационный номер) ПО |
отсутствует | |||
|
Цифровой идентификатор ПО |
b58ddf3fc1e0f8a2f ff551e4b494b08d |
3850175b076d24ae d521d1110c6a07b9 |
9eb758049063a4cb fef776f17f614c11 |
6e8c18dc64093 3096791c07c01 13f037 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 | |||
Продолжение таблицы 1
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
libro_water.so |
libro_xsol.so |
|
Номер версии (идентификационный номер) ПО |
отсутствует | |
|
Цифровой идентификатор ПО |
457ecd8e9de75bbb73d4ae2d7160127b |
a1d31cb2ef414e947cc37fbe500ad5c 4 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 | |
|
Примечание - Номер версии «Метрология_Урал» состоит из двух частей: а) номер версии метрологически значимой части «Метрология_Урал» (1); б) номер версии метрологически незначимой части «Метрология_Урал» (х), где «х» может принимать целые значения от 0 до 20 включительно. | ||
Технические характеристики
Метрологические и основные технические характеристики МФР, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3. Показатели надежности МФР приведены в таблице 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения | |||
|
Номинальный диаметр |
DN50 |
DN80 |
DN 100 |
DN150 |
|
Диапазон измерений массового расхода жидкости в составе нефтегазоводяной смеси (скважинной жидкости), т/сут |
от 24 до 400 |
от 24 до 1000 |
от 24 до 1500 |
от 24 до 3400 |
|
Диапазон измерений объёмного расхода свободного попутного нефтяного газа в составе нефтегазоводяной смеси (скважинной жидкости), м3/ч |
от 0,1 до 375 |
от 0,1 до 950 |
от 0,1 до 1425 |
от 0,1 до 2400 |
|
Пределы допускаемой относительной погрешности измерения массы и массового расхода нефтегазоводяной смеси (скважинной жидкости), % |
±2,5 | |||
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода нефтегазоводяной смеси (скважинной жидкости) без учета воды и попутного нефтяного газа, при содержании воды (в объемных долях), %: - до 70 % - св. 70 % до 95 % - св. 95 % |
±6 ±15 не нормируется | |||
|
Пределы допускаемой основной относительной погрешности измерений объема свободного попутного нефтяного газа, приведенного к стандартным условиям, % |
±5 | |||
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефтегазоводяная смесь (скважинная жидкость) |
|
Температура измеряемой среды, °С |
от -5 до +80 (исполнение ТО) от -30 до +80 (исполнение ТН) |
|
Кристаллизация пластовой воды |
не допускается (исполнение ТО) допускается (исполнение ТН) |
|
Минимальное избыточное давление, МПа |
0,4 |
|
Максимальное избыточное давление в измерительной линии, МПа |
4,0/6,3/16,0/25,0* |
|
Маркировка взрывозащиты |
1Ex IIB T4 Gb X по ГОСТ 31610.0-2019 |
|
Содержание объемной доли воды в нефтегазоводяной смеси (скважинной жидкости) (обводненность, WLR), % |
от 0 до 95 |
|
Объёмная доля газа в линии (газосодержание, GVF), % |
от 5 до 90 |
|
Содержание сероводорода в газе, %, не более |
2 (исполнение СО) 6 (исполнение СП) |
|
Диапазон плотности нефтегазоводяной смеси (скважинной жидкости), кг/м3 |
от 600 до 1180 |
|
Напряжение питания от сети переменного тока, В |
220+22 —33 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Частота переменного тока, Гц |
50±1 |
|
Максимальная потребляемая мощность, кВт, не более - импульсная - средняя |
3,0 1,0 |
|
* - приведены значения измерений для всей линейки расходомеров многофазных Урал-МР2. Подробная информация приведена в паспорте на МФР | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средний срок службы композитной секции, лет, не менее |
10 |
Знак утверждения типа
наносится в центре титульных листов руководства по эксплуатации и паспорта МФР типографским способом, на маркировочной табличке - методом штамповки.
Комплектность
Комплектность МФР приведена в таблице 5.
Таблица 5 - Комплект поставки расходомеров многофазных Урал-МР2
|
Наименование |
Обозначение |
Кол-во |
|
Расходомер многофазный Урал-МР2 |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
Комплект запасных частей, инструментов и принадлежностей |
_ |
1 комп. |
|
Комплект монтажных частей |
_ |
1 комп. |
|
Кювета спектрофотометрическая |
_ |
1 шт. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса скважинной жидкости и объем попутного нефтяного газа. Методика измерений с применением расходомеров многофазных УРАЛ-МР2», утвержденном ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2025.50481 (свидетельство об аттестации № RA.RU.313391/10109-24 от 20.12.2024 г.).
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.2.1, п. 6.5);
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;
ГОСТ Р 8.1016-2022 «Государственная система обеспечения единства измерений. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования» (п. 6.2);
ТУ 2899.39-045-45211680-2023 «Расходомеры многофазные Урал-МР2. Технические условия».
