Газоанализаторы SFOCX-400
| Номер в ГРСИ РФ: | 99141-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ |
Газоанализаторы SFOCX-400 (далее по тексту - газоанализаторы) предназначены для непрерывных измерений объемной доли кислорода в дымовых и других технологических газах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99141-26 | ||||||
| Действует | по 10.08.2031 | ||||||
| Наименование | Газоанализаторы | ||||||
| Модель | SFOCX-400 | ||||||
| Приказы |
№1585 от
10.08.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7606f89b-e522-a834-a50f-bf24a804f548 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ, (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing
Поверка
| Методика поверки / информация о поверке |
МП-1124-2026 ГСИ. Газоанализаторы SFOCX-400. Методика поверки
(с 10.08.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99141-26: Описание типа
2026-99141-26.pdf
|
Скачать | 147.3 КБ | |
|
99141-26: Методика поверки
МП-1124-2026
2026-mp99141-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Газоанализаторы SFOCX-400 (далее по тексту - газоанализаторы) предназначены для непрерывных измерений объемной доли кислорода в дымовых и других технологических газах.
Описание
Принцип действия газоанализаторов основан на электрохимическом определении кислорода. В качестве первичного преобразователя в газоанализаторах используются датчики кислорода из оксида циркония, принцип действия которых основан на уравнении Нернста.
Газоанализаторы представляют собой стационарные автоматические приборы, состоящие из двух блоков:
- система пробоотбора с датчиком кислорода;
- контроллер с дисплеем.
Блоки выполнены в обогреваемых взрывозащищенных корпусах.
Принцип работы газоанализатора заключается в следующем: проба отбирается из потока в первичный контур воздушным эжектором и после анализа возвращается в технологический поток, результаты анализа отображаются на дисплее, расположенном на контроллере.
Газоанализаторы оснащены интерфейсом RS-485, аналоговыми выходами от 4 до 20 мА и поддерживают протокол Modbus.
О бщий вид газоанализаторов представлен на рисунке 1.
Серийный номер газоанализаторов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом цифровой печати на идентификационные таблички, приклеиваемые на каждый блок газоанализатора. Внешний вид таблички представлен на рисунке 2.
Нанесение знака поверки на газоанализатор не предусмотрено.
Пломбирование газоанализатора не предусмотрено. Конструкция газоанализатора обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).

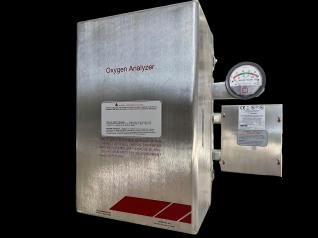

Система пробоотбора с датчиком кислорода
Контроллер с дисплеем
Рисунок 1 - Общий вид газоанализаторов SFOCX-400

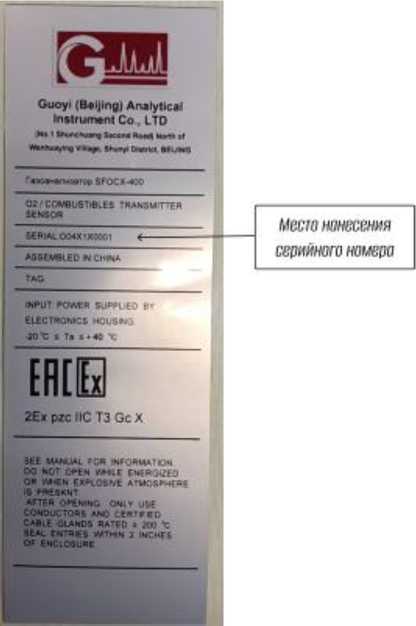

Рисунок 2 - Идентификационная табличка с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из встроенного метрологически значимого ПО, которое обеспечивает обработку, преобразование и вывод измерительной информации на дисплей.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса электронного блока на электронной плате.
Идентификационные данные встроенного ПО приведены в таблице 1
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.34 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений1) объемной доли кислорода, % |
от 0 до 100 включ. |
|
Пределы допускаемой погрешности измерений объемной доли кислорода: - абсолютной в поддиапазоне от 0 до 3 % включ., % - относительной в поддиапазоне св. 3 до 100 % включ., % |
±0,3 ±5,0 |
|
Время установления выходного сигнала (To,9), с, не более |
13 |
|
1) Фактический диапазон измерений указывается в руководстве по эксплуатации и паспорте газоанализатора и не превышает указанных в таблице значений | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более - при пуске газоанализатора - при эксплуатации газоанализатора |
1950 740 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
330х475х220 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -20 до +40 от 10 до 90 от 84 до 106 |
|
Маркировка взрывозащиты по ГОСТ 31610.0-2019 |
2Ex pzc IIC T3 Gc X |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 142542015 |
IP56 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
219000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Газоанализатор SFOCX-400 |
- |
1 |
|
Монтажные принадлежности |
- |
по заказу |
|
Руководство по эксплуатации и паспорт |
РЭ.ПС.001 |
1 |
Сведения о методах измерений
приведены в главе 4 «Эксплуатация, пользовательский интерфейс» документа РЭ.ПС.001 «Газоанализаторы SFOCX-400. Руководство по эксплуатации и паспорт».
Нормативные документы
Стандарт предприятия Guoyi (Beijing) Analytical Instrument Co., LTD, Китай «Газоанализаторы SFOCX-400»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
